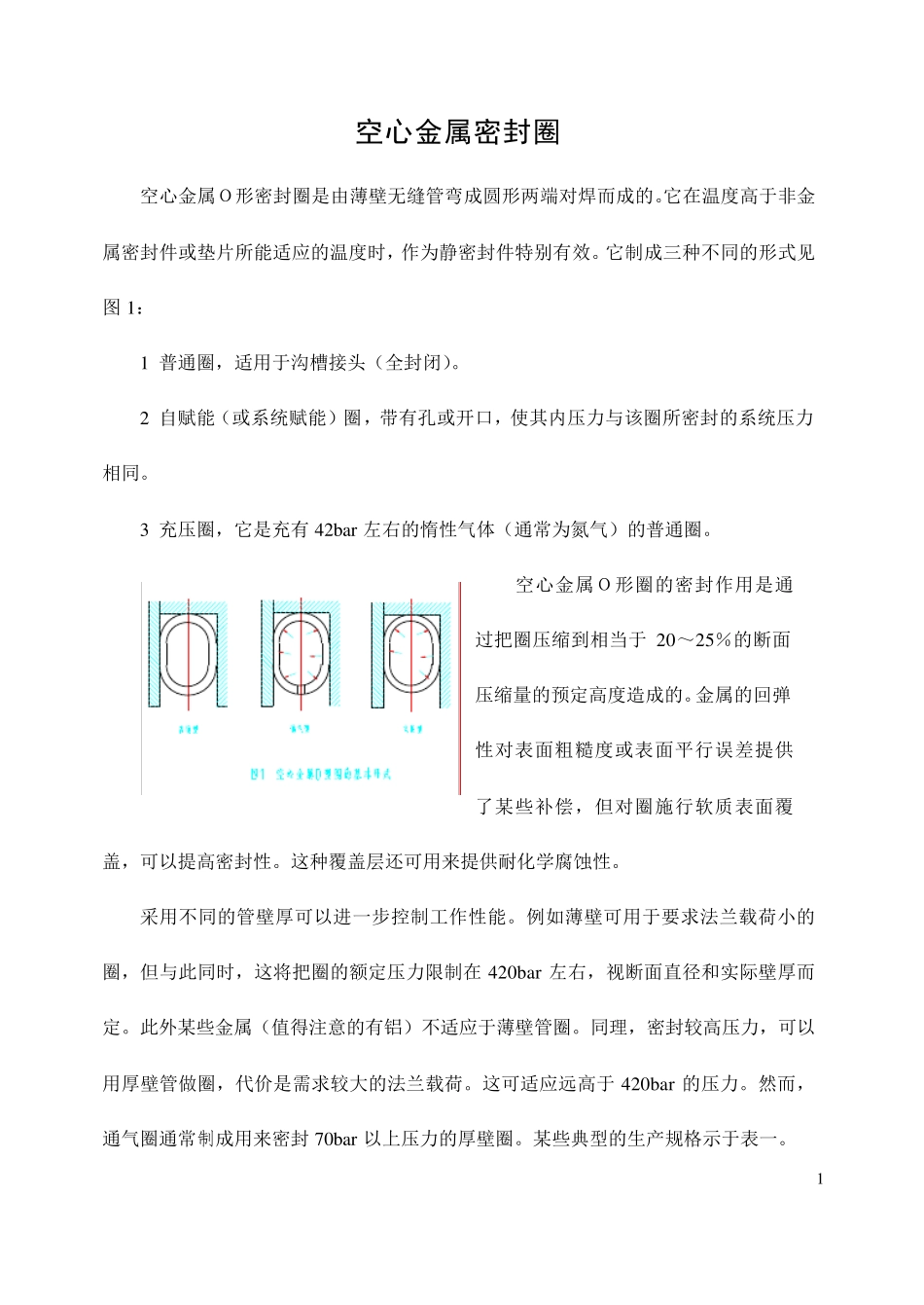

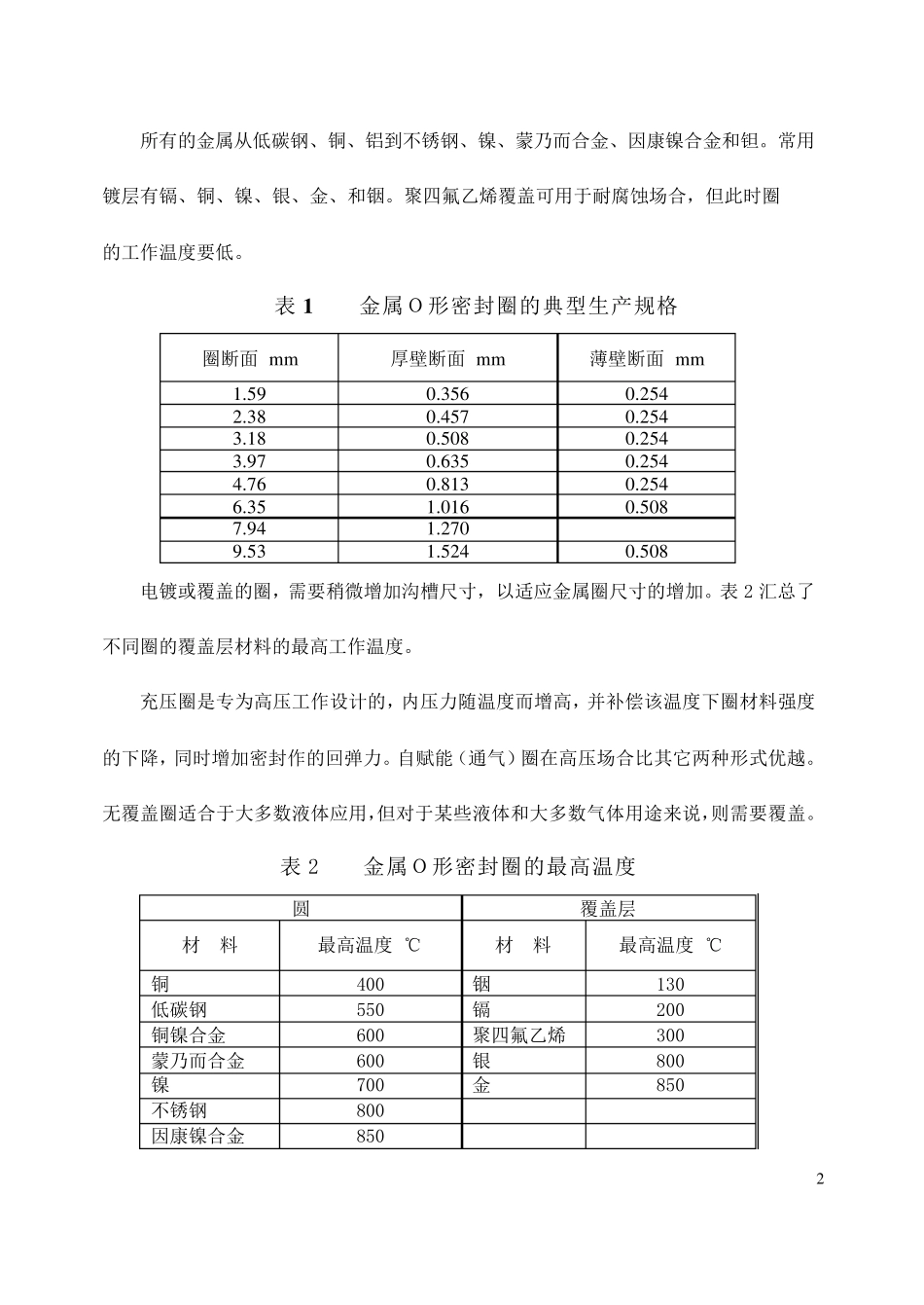

1 空心金属密封圈 空心金属O形密封圈是由薄壁无缝管弯成圆形两端对焊而成的。它在温度高于非金属密封件或垫片所能适应的温度时,作为静密封件特别有效。它制成三种不同的形式见图 1: 1 普通圈,适用于沟槽接头(全封闭)。 2 自赋能(或系统赋能)圈,带有孔或开口,使其内压力与该圈所密封的系统压力相同。 3 充压圈,它是充有 42bar左右的惰性气体(通常为氮气)的普通圈。 空心金属O形圈的密封作用是通过把圈压缩到相当于 20~25%的断面压缩量的预定高度造成的。金属的回弹性对表面粗糙度或表面平行误差提供了某些补偿,但对圈施行软质表面覆盖,可以提高密封性。这种覆盖层还可用来提供耐化学腐蚀性。 采用不同的管壁厚可以进一步控制工作性能。例如薄壁可用于要求法兰载荷小的圈,但与此同时,这将把圈的额定压力限 制在 420bar 左右,视 断面直 径 和 实 际 壁厚而定。此外 某些金属(值 得 注 意 的有铝 )不适应于薄壁管圈。同理 ,密封较 高压力,可以用厚壁管做 圈,代 价 是需 求较 大 的法兰载荷。这可适应远 高于 420bar 的压力。然 而,通气圈通常制成用来密封70bar以上 压力的厚壁圈。某些典 型 的生 产 规 格 示 于表一。 2 所 有 的 金 属 从 低 碳 钢 、 铜 、 铝 到 不 锈 钢 、 镍 、 蒙 乃 而 合 金 、 因 康 镍 合 金 和 钽 。 常 用镀 层 有 镉 、 铜 、 镍 、 银 、 金 、 和 铟 。 聚 四 氟 乙 烯 覆 盖 可 用 于 耐 腐 蚀 场 合 , 但 此 时 圈 的 工 作 温 度 要 低 。 表1 金 属 O 形 密 封 圈 的 典 型 生 产 规 格 圈 断 面 m m 厚 壁 断 面 m m 薄 壁 断 面 m m 1.59 0.356 0.254 2.38 0.457 0.254 3.18 0.508 0.254 3.97 0.635 0.254 4.76 0.813 0.254 6.35 1.016 0.508 7.94 1.270 9.53 1.524 0.508 电 镀 或 覆 盖 的 圈 , 需 要 稍 微 增 加 沟 槽 尺 寸 , 以 适 应 金 属 圈 尺 寸 的 增 加 。 表 2 汇 总 了不 同 圈 的 覆 盖 层 材 料 的 最 高 工 作 温 度 。 充 压 圈 是 专 为 高 压 工 作 设 计 的 , 内 压 力 随 温 度 而 增 高 , 并 补 偿 该 温 度 下 圈 材 料 强 度的 下 降 , 同 时 增 加...
