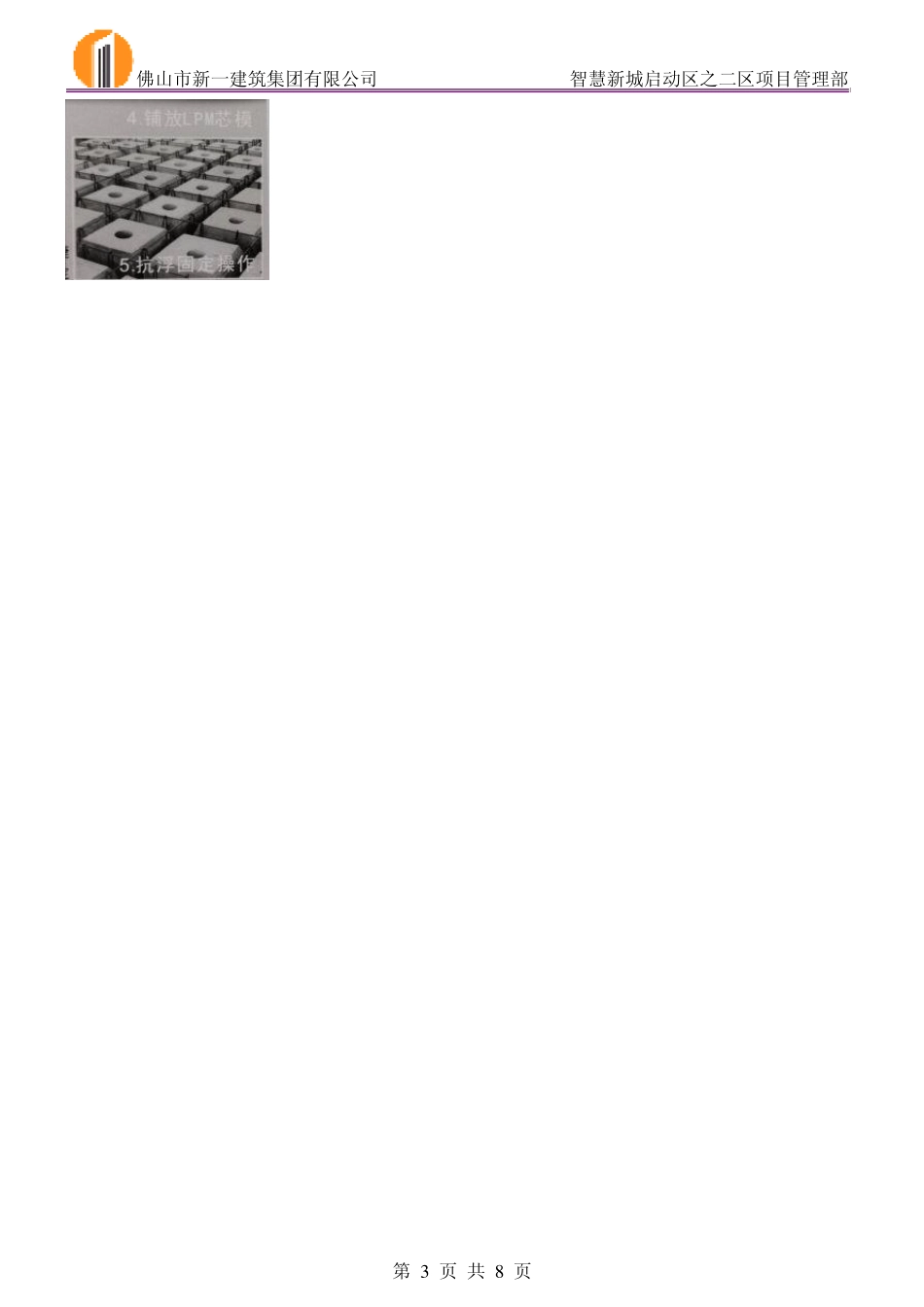

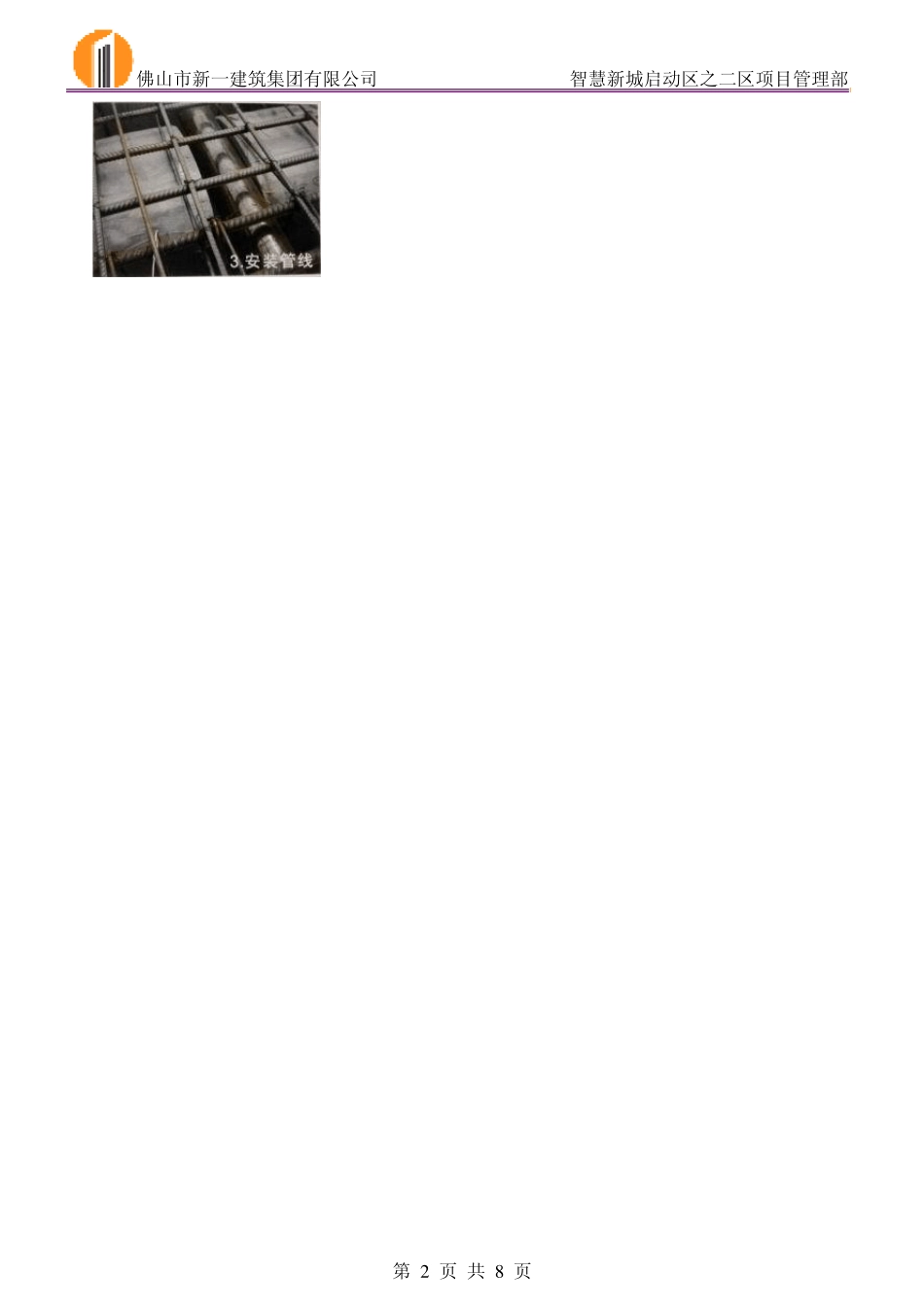

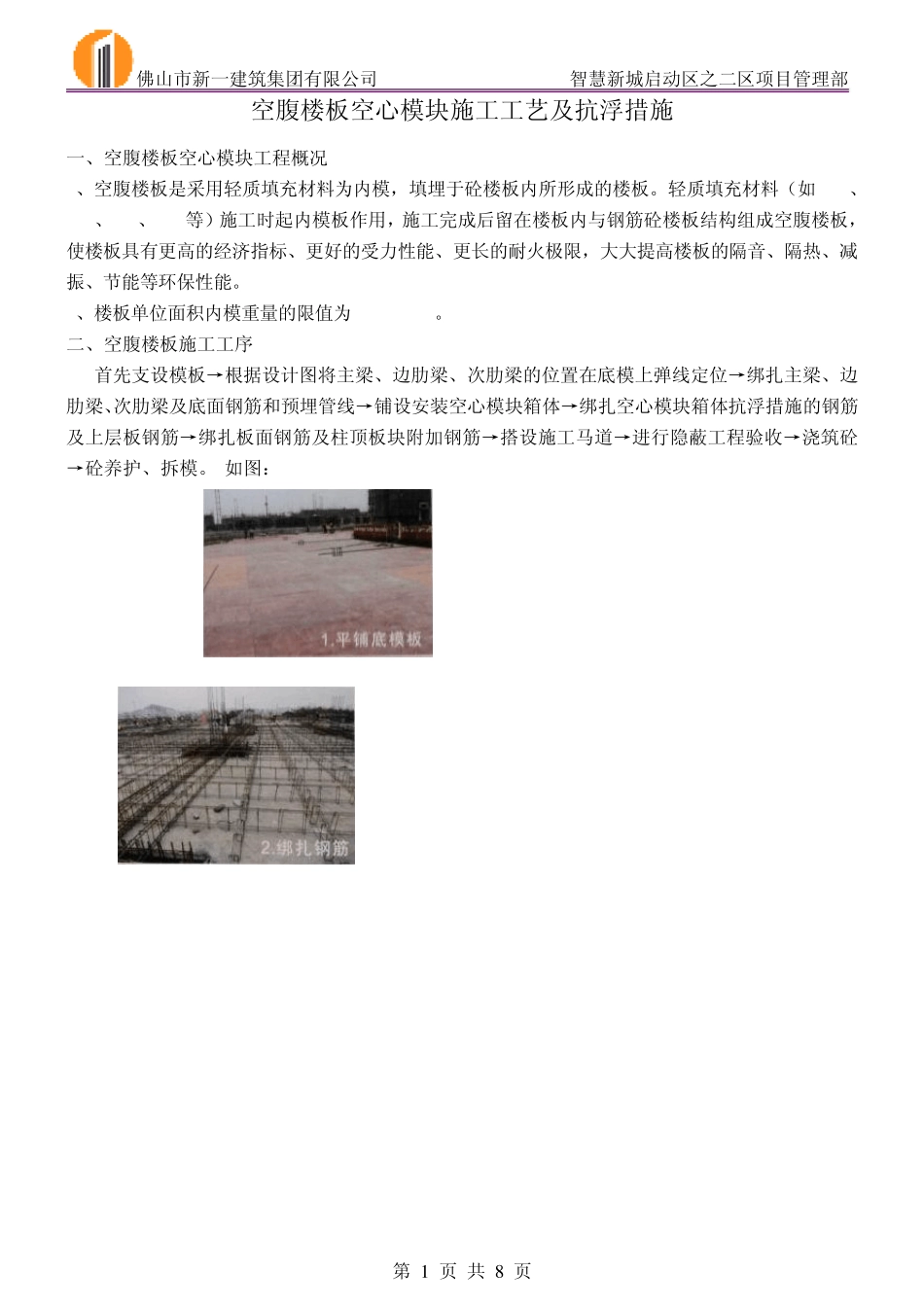

佛山市新一建筑集团有限公司 智慧新城启动区之二区项目管理部 第 1 页 共 8 页 空腹楼板空心模块施工工艺及抗浮措施 一、空腹楼板空心模块工程概况 1、空腹楼板是采用轻质填充材料为内模，填埋于砼楼板内所形成的楼板。轻质填充材料（如EPC、SDM、LPM、BZS等）施工时起内模板作用，施工完成后留在楼板内与钢筋砼楼板结构组成空腹楼板，使楼板具有更高的经济指标、更好的受力性能、更长的耐火极限，大大提高楼板的隔音、隔热、减振、节能等环保性能。 2、楼板单位面积内模重量的限值为0.1kN/m 。 二、空腹楼板施工工序 首先支设模板→根据设计图将主梁、边肋梁、次肋梁的位置在底模上弹线定位→绑扎主梁、边肋梁、次肋梁及底面钢筋和预埋管线→铺设安装空心模块箱体→绑扎空心模块箱体抗浮措施的钢筋及上层板钢筋→绑扎板面钢筋及柱顶板块附加钢筋→搭设施工马道→进行隐蔽工程验收→浇筑砼→砼养护、拆模。 如图： 佛山市新一建筑集团有限公司 智慧新城启动区之二区项目管理部 第 2 页 共 8 页 佛山市新一建筑集团有限公司 智慧新城启动区之二区项目管理部 第 3 页 共 8 页 佛山市新一建筑集团有限公司 智慧新城启动区之二区项目管理部 第 4 页 共 8 页 三、空腹楼板施工设计要求 1、底模板要求平整，以免影响板底观感。 2、安放内模前，应将底模清扫干净。 3、密肋内的箍筋尺寸在加工时应严格按设计图计算准确，弯钩的半径应严格控制（弯钩的内半径不得大于 18）， 以免影响主筋的位置及内模的安装质量。 4、在浇筑砼前必须采取有效的抗浮措施，保证内模在空心楼板中竖向水平方向的定位。 5、楼面层混凝土骨料碎石粒径 16～20，不应超过 30，宜选用瓜米石做骨料。 6、砼浇筑宜采用泵送施工方法，砼拌合物的坍落度不宜小于 160mm，振捣时振捣器应避免触碰内模、钢筋。 7、砼振捣时应采用 50及 30棒配合使用，对较小的肋梁及板底应采用 30棒振捣，面层砼可采用平板振动器振捣。 振捣时间应较普通楼板适当延长，确保砼密实。 8、在内模安装和砼浇筑前，应铺设架空马道，严禁将施工机具和重物直接放置在内模上。在施工佛山市新一建筑集团有限公司 智慧新城启动区之二区项目管理部 第 5 页 共 8 页 过程中操作人员不得直接踩踏内模。施工中的吊装重物应降在垫板上，商砼输送管的支承处应设垫板，并将垫板支承在架立钢 筋骨架上。 9、在浇筑砼前，应对钢筋、预应力筋和预留、预埋设...
