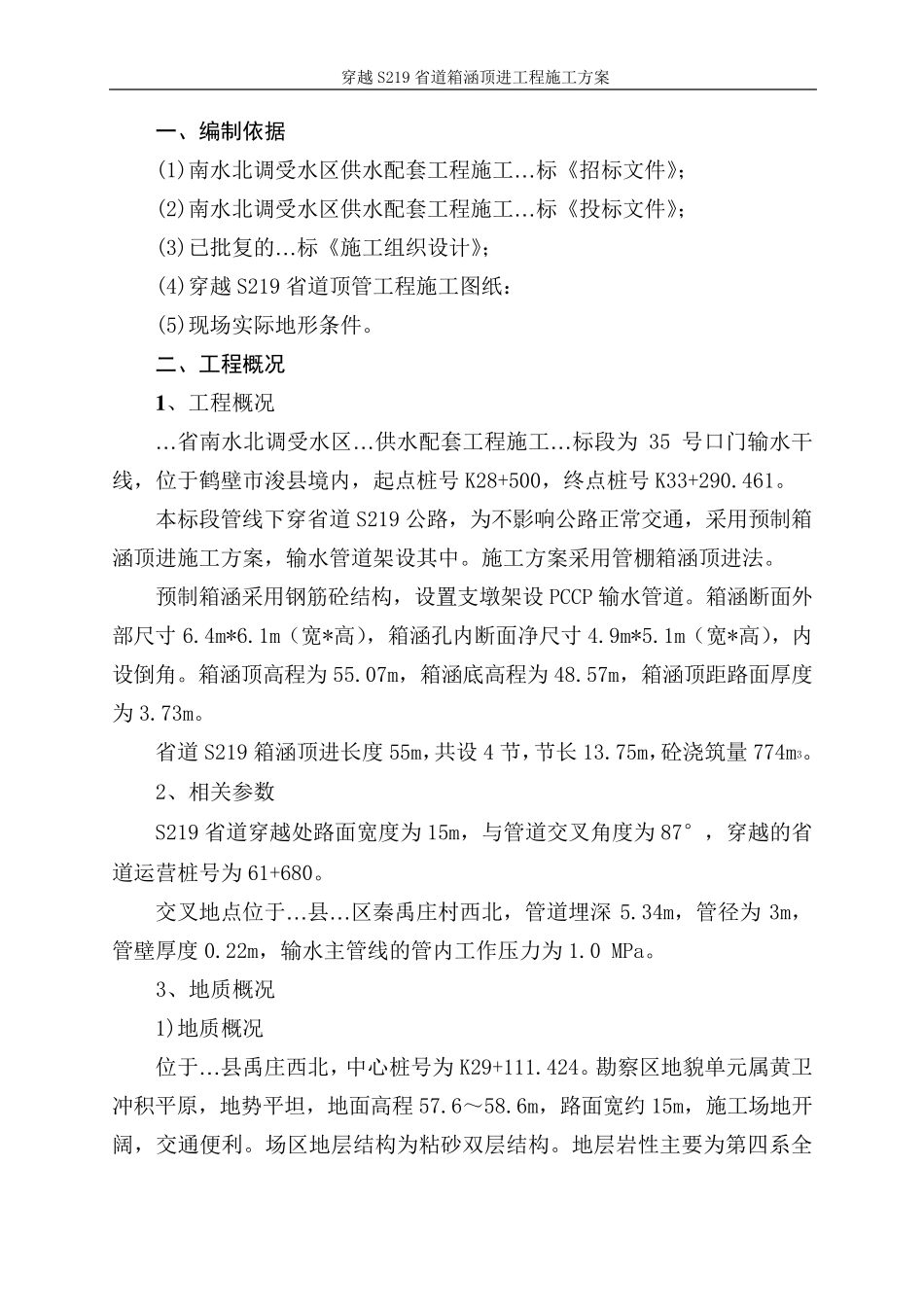

穿 越 S219 省 道 箱 涵 顶 进 工 程 施 工 方 案 一、编制依据 (1)南 水 北 调 受 水 区 供 水 配 套 工 程 施 工 …标 《 招 标 文 件 》; (2)南 水 北 调 受 水 区 供 水 配 套 工 程 施 工 …标 《 投 标 文 件 》; (3)已 批 复 的 …标 《 施 工 组 织 设 计 》; (4)穿 越 S219 省 道 顶 管 工 程 施 工 图 纸 : (5)现 场 实 际 地 形 条 件 。 二、工程概况 1 、 工 程 概 况 …省 南 水 北 调 受 水 区 …供 水 配 套 工 程 施 工 …标 段 为35 号 口 门 输 水 干线 , 位 于 鹤 壁 市 浚 县 境 内 , 起 点 桩 号 K28+500, 终 点 桩 号 K33+290.461。 本 标 段 管 线 下 穿 省 道 S219 公 路 , 为 不 影 响 公 路 正 常 交 通 , 采 用 预 制 箱涵 顶 进 施 工 方 案 , 输 水 管 道 架 设 其 中 。 施 工 方 案 采 用 管 棚 箱 涵 顶 进 法 。 预 制 箱 涵 采 用 钢 筋 砼 结 构 , 设 置 支 墩 架 设 PCCP 输 水 管 道 。 箱 涵 断 面 外部 尺 寸 6.4m*6.1m( 宽 *高 ), 箱 涵 孔 内 断 面 净 尺 寸 4.9m*5.1m( 宽 *高 ), 内设 倒 角 。 箱 涵 顶 高 程 为 55.07m, 箱 涵 底 高 程 为 48.57m, 箱 涵 顶 距 路 面 厚 度为 3.73m。 省 道 S219 箱 涵 顶 进 长 度 55m,共 设 4 节 ,节 长 13.75m,砼 浇 筑 量 774m3。 2、 相 关参数 S219 省 道 穿 越 处路 面 宽 度 为 15m, 与管 道 交 叉角 度 为 87°, 穿 越 的 省道 运营桩 号 为 61+680。 交 叉地 点 位 于 …县 …区 秦禹庄村西北 , 管 道 埋深5.34m, 管 径为3m,管 壁 厚 度 0.22m, 输 水 主管 线 的 管 内 工 作压力为 1.0 MPa。 3、 地 质概 况 1)地 质概 况 位 于 …县 禹庄西北 , 中 心桩 号 为 K29+111.424。 勘察区 地 貌单元属黄卫冲积 平 原 , 地 势 平 坦 , 地 面 高 程 57.6~ 58.6m, 路 面 宽 约 15m, 施 工 场 地 开阔 , 交 通 便 利 。 场 区 地 层 结 构 为 粘 砂 双 层 结 构 。 地...
