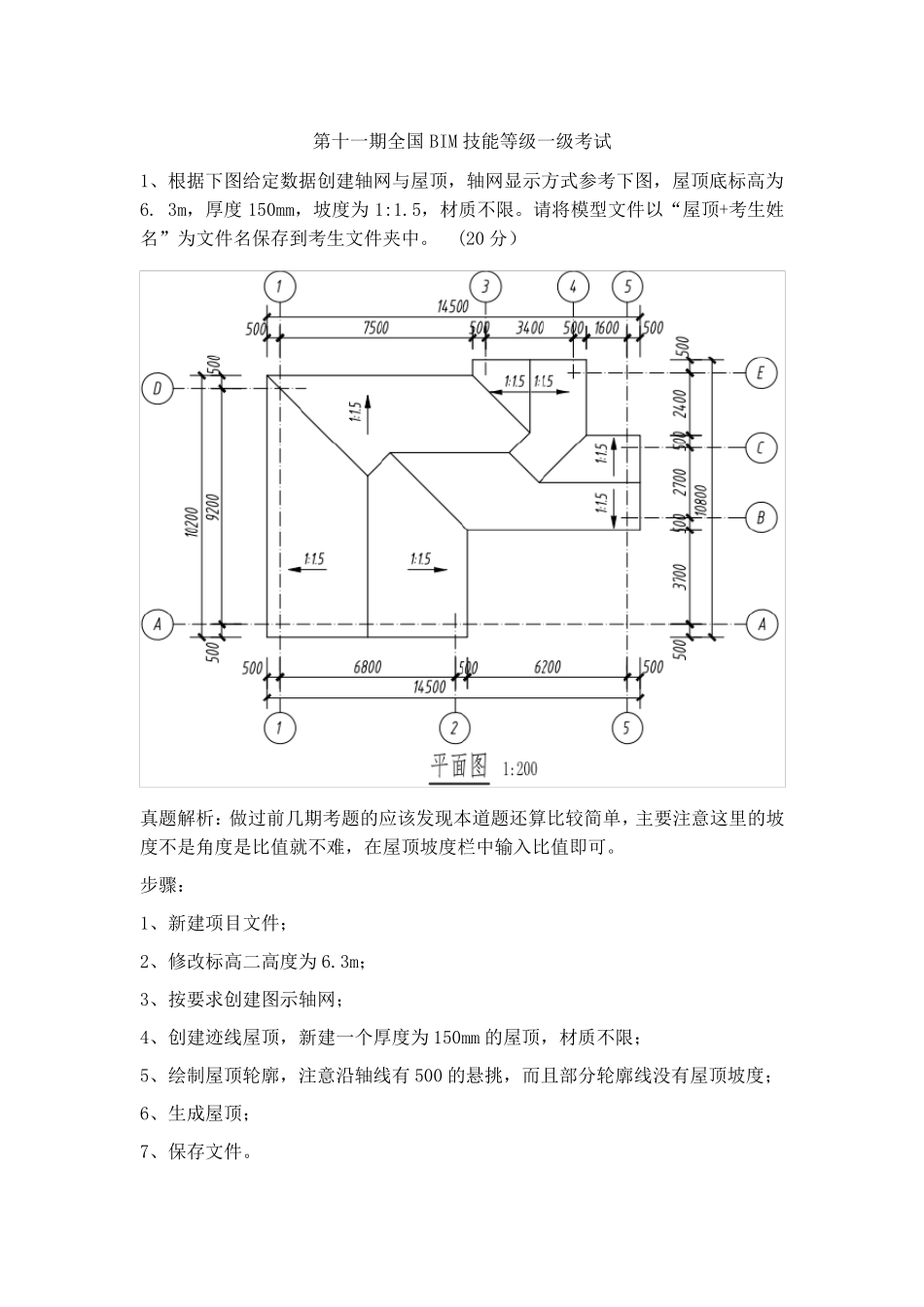

第十一期全国BIM 技能等级一级考试 1、根据下图给定数据创建轴网与屋顶，轴网显示方式参考下图，屋顶底标高为6
3m，厚度150mm，坡度为1:1
5，材质不限
请将模型文件以“屋顶+考生姓名”为文件名保存到考生文件夹中
(20 分） 真题解析：做过前几期考题的应该发现本道题还算比较简单，主要注意这里的坡度不是角度是比值就不难，在屋顶坡度栏中输入比值即可
步骤： 1、新建项目文件； 2、修改标高二高度为6
3m； 3、按要求创建图示轴网； 4、创建迹线屋顶，新建一个厚度为150mm 的屋顶，材质不限； 5、绘制屋顶轮廓，注意沿轴线有 500 的悬挑，而且部分轮廓线没有屋顶坡度； 6、生成屋顶； 7、保存文件

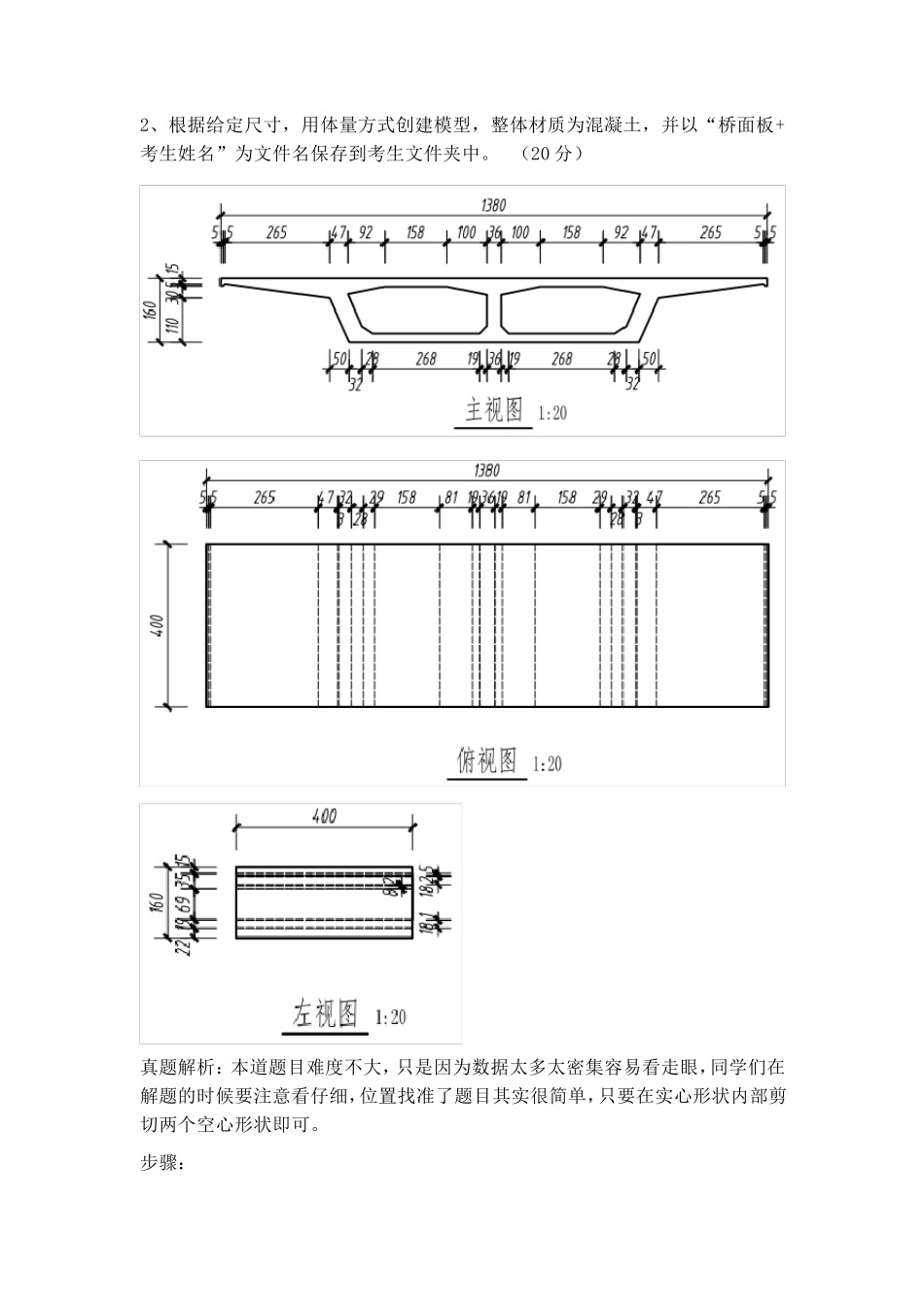

2、根据给定尺寸，用体量方式创建模型，整体材质为混凝土，并以“桥面板+考生姓名”为文件名保存到考生文件夹中
（20 分） 真题解析：本道题目难度不大，只是因为数据太多太密集容易看走眼，同学们在解题的时候要注意看仔细，位置找准了题目其实很简单，只要在实心形状内部剪切两个空心形状即可

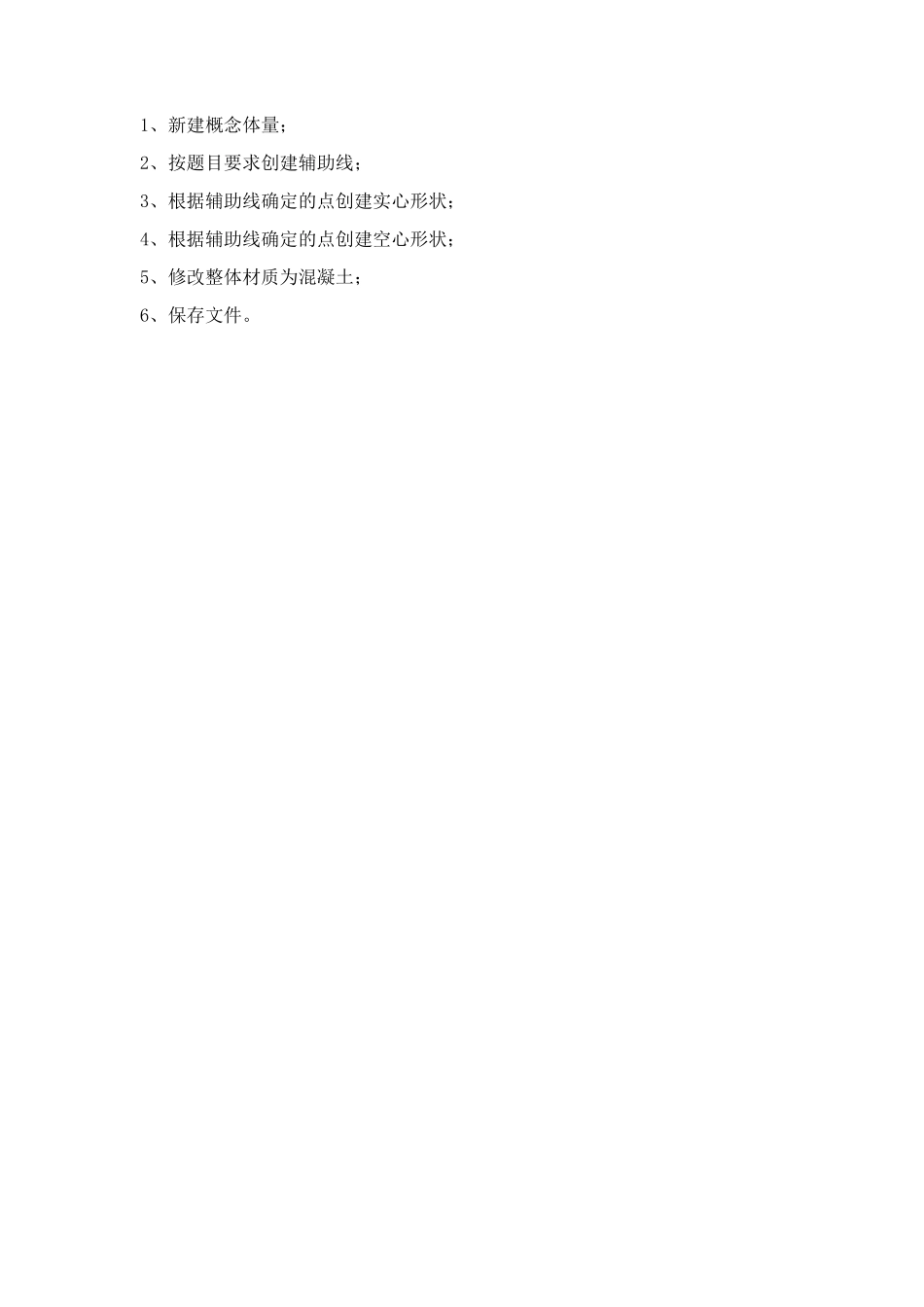

步骤： 1、新建概念体量； 2、按题目要求创建辅助线； 3、根据辅助线确定的点创建实心形状； 4、根据辅助线确定的点创建空心形状； 5、修改整体材质为混凝土； 6、保存文件
3、根据给定尺寸，用构件集方式创建模型，整体材质为木材，请将模型以“鸟居+考生姓名”为文件名保存到考生又件天中
（20 分） 真题解析：本道题目比较简单，基本上趋势实心拉伸形状
最上面那根圆杆可以用三角形的空心行转个剪切实心圆柱得到
4、根据以下要求和给出的图纸，创建模型并将结果输出
在考生文件夹下新建名为“第四题输出结果”的文件夹，将结果文件保存在该文件夹
(40 分) (1) BIM 建模环境设置（1 分） 设置项目信息：①项目发布日期： 2017 年 9 月 1 日；②项目编号： 2017001-
