第1章、铝绞线及钢芯铝绞线

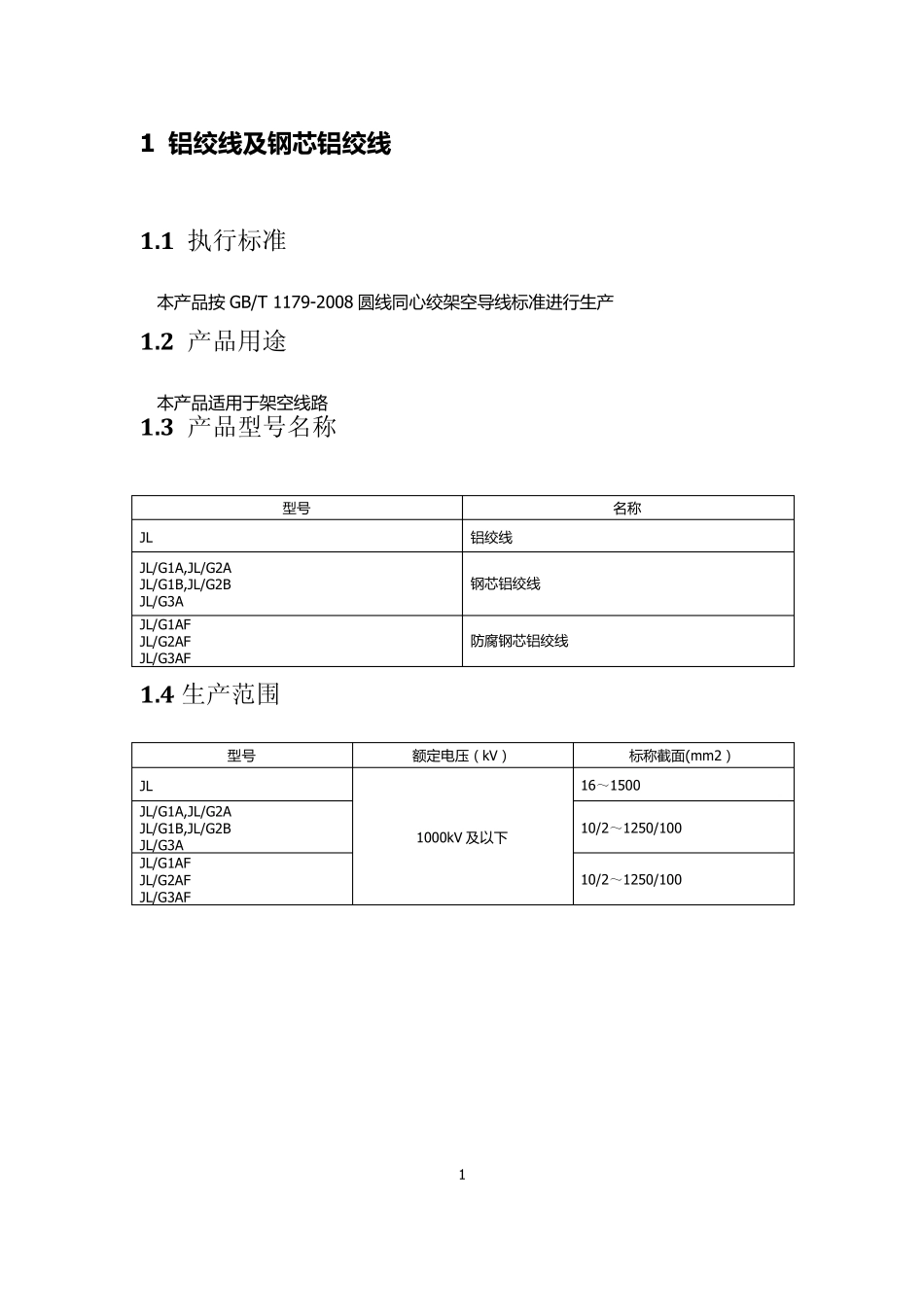

第1章、铝绞线及钢芯铝绞线_第1页
1/8

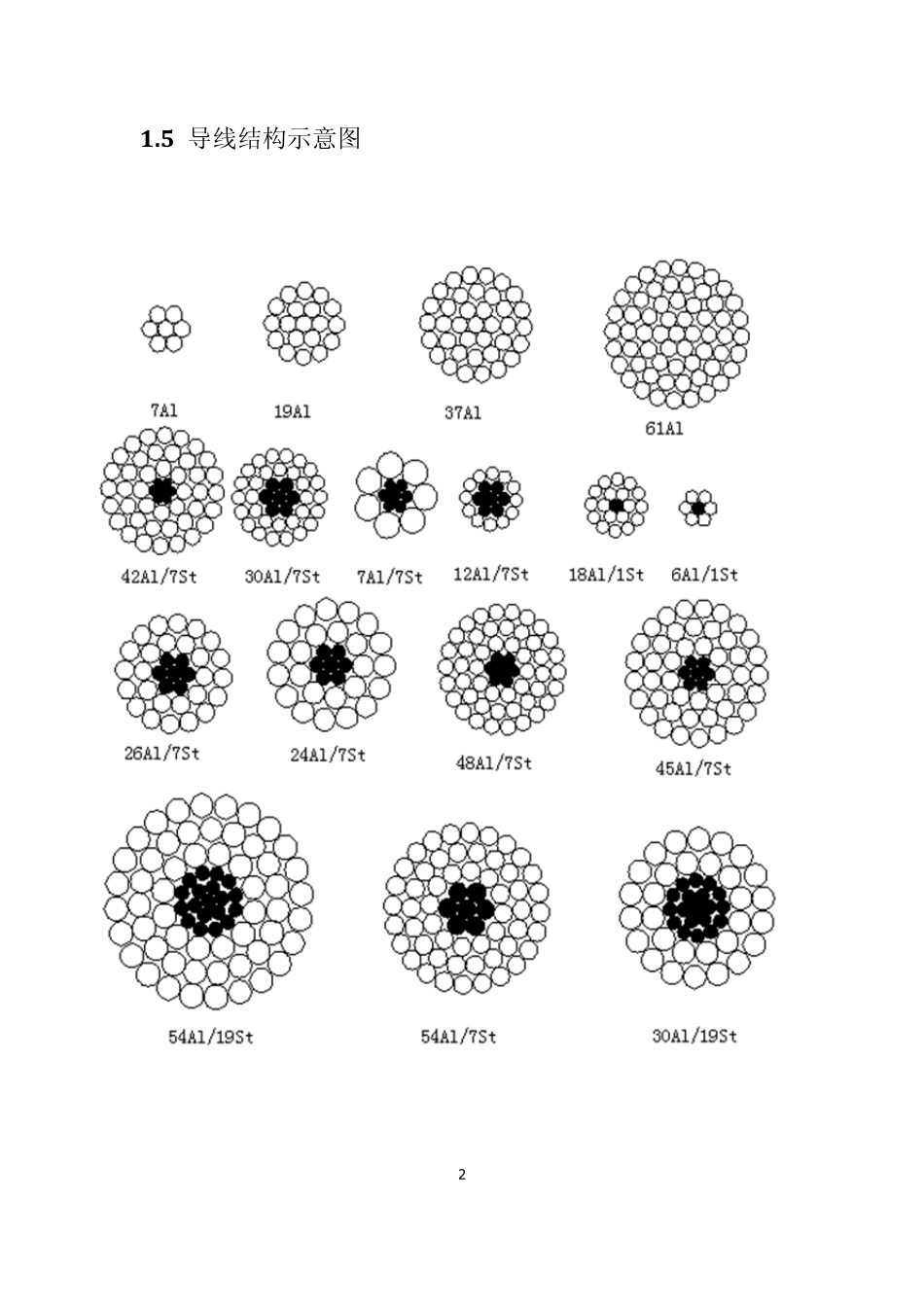

第1章、铝绞线及钢芯铝绞线_第2页
2/8

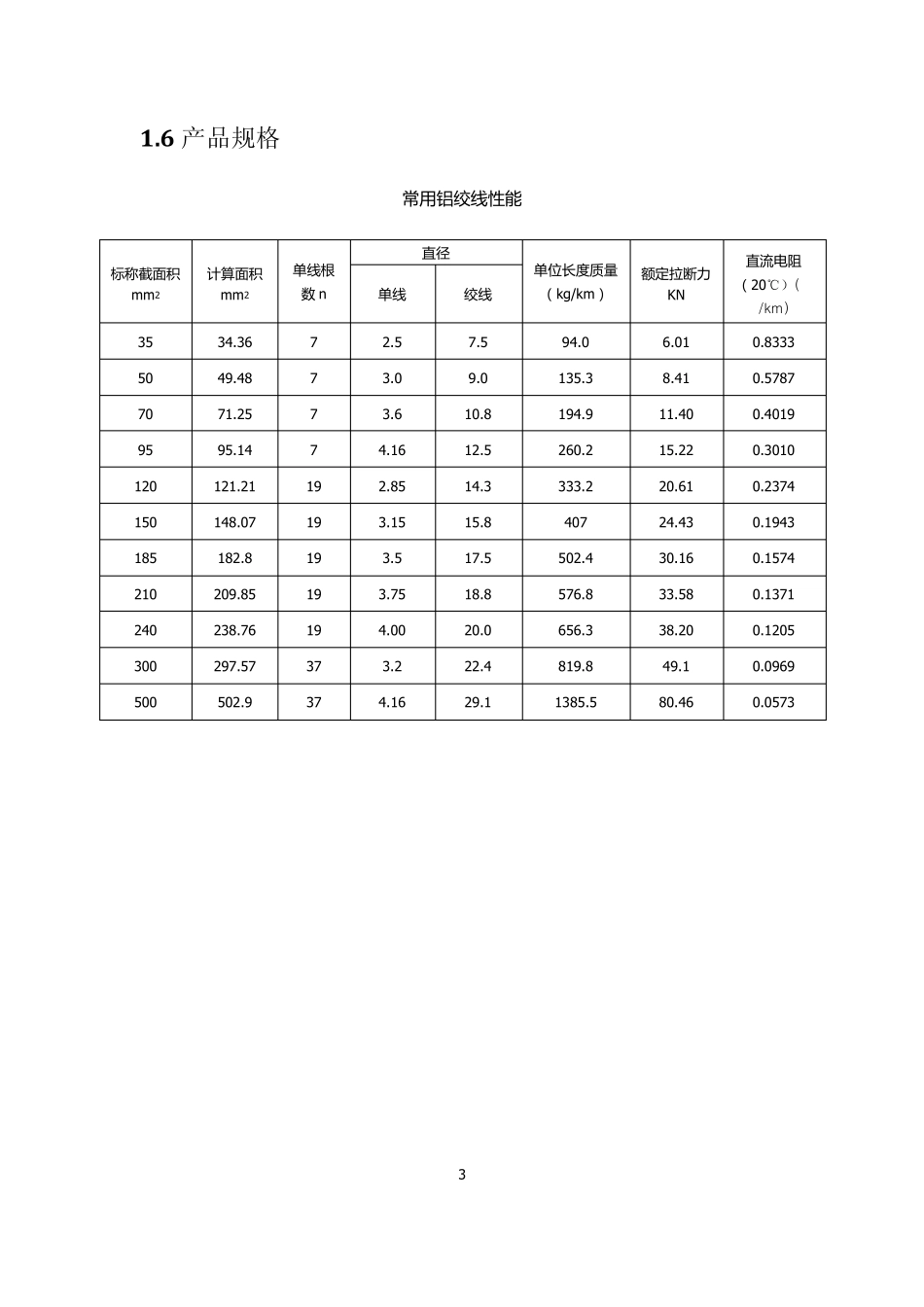

第1章、铝绞线及钢芯铝绞线_第3页
3/8
1 1 铝 绞 线 及钢芯铝 绞 线 1.1 执行标准 本 产 品 按 GB/T 1179-2008 圆 线 同 心 绞 架 空 导 线 标 准 进 行 生 产 1.2 产品用途 本 产 品 适 用 于 架 空 线 路 1.3 产品型号名称 型 号 名 称 JL 铝 绞 线 JL/G1A,JL/G2A JL/G1B,JL/G2B JL/G3A 钢 芯 铝 绞 线 JL/G1AF JL/G2AF JL/G3AF 防 腐 钢 芯 铝 绞 线 1.4 生产范围 型 号 额 定 电 压 ( kV) 标 称 截 面 (m m 2) JL 1000kV 及 以 下 16~1500 JL/G1A,JL/G2A JL/G1B,JL/G2B JL/G3A 10/2~1250/100 JL/G1AF JL/G2AF JL/G3AF 10/2~1250/100 2 1.5 导线结构示意图 3 1.6 产品规格 常 用 铝 绞 线 性 能 标 称 截 面 积mm2 计 算 面 积mm2 单 线 根数 n 直 径 单 位长度质量(kg/km) 额定拉断力KN 直 流电阻(20℃)(Ω/km ) 单 线 绞 线 35 34.36 7 2.5 7.5 94.0 6.01 0.8333 50 49.48 7 3.0 9.0 135.3 8.41 0.5787 70 71.25 7 3.6 10.8 194.9 11.40 0.4019 95 95.14 7 4.16 12.5 260.2 15.22 0.3010 120 121.21 19 2.85 14.3 333.2 20.61 0.2374 150 148.07 19 3.15 15.8 407 24.43 0.1943 185 182.8 19 3.5 17.5 502.4 30.16 0.1574 210 209.85 19 3.75 18.8 576.8 33.58 0.1371 240 238.76 19 4.00 20.0 656.3 38.20 0.1205 300 297.57 37 3.2 22.4 819.8 49.1 0.0969 500 502.9 37 4.16 29.1 1385.5 80.46 0.0573 4 JL/G1A 型 钢 芯 铝 绞 线 常 用 技 术 参数 标称截面铝/钢 钢比/ % 面积/mm² 单线根数 单线直径/mm 直径/mm 额定抗拉力/kN 单位长度重量(kg/km) 直流电阻(20℃)/(Ω/km) 铝 钢 总和 铝 钢 铝 钢 钢芯 绞线 10/2 17 10.60 1.77 12.37 6 1 1.50 1.50 1.50 4.50 4.14 42.8 2.7062 16/3 17 16.13 2.69 18.82 6 1 1.85 1.85 1.85 5.55 6.13 65.1 1.7791 35/6 17 34.86 5.81 40.67 6 1 2.72 2.72 2.72 8.16 12.55 140.8 0.8230 50/8 17 48.25 8.04 56.30 6 1 3.20 3.20 3.20 9.60 16.81 194.8 0.5946 50/30 58 50.73 29.59 80.32 12 7 2.32 2.32 6.96 11.6 42.61 371.1 0.5693 70/10 17 68.05 11.34 79....
