第4章形状和位置公差

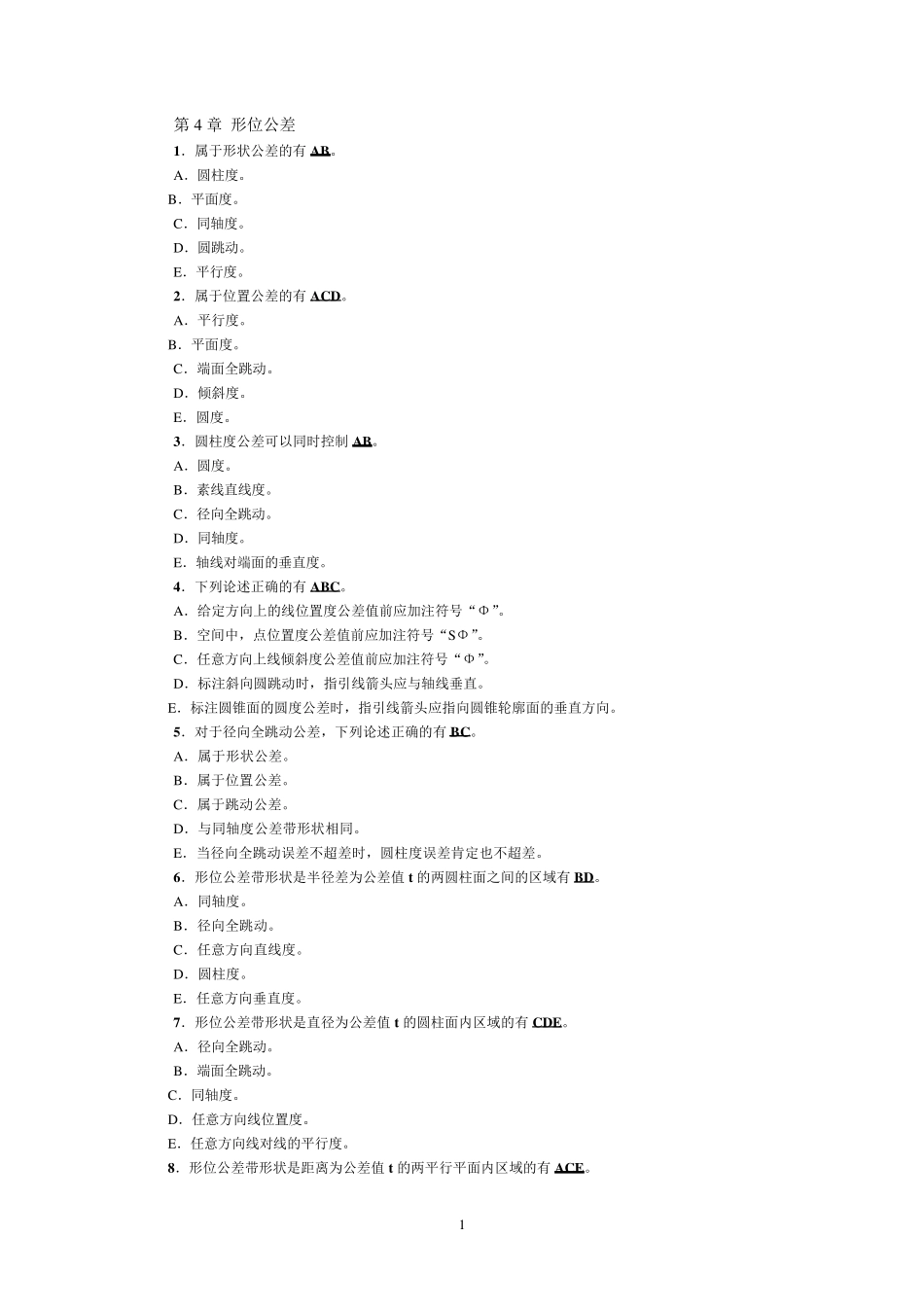

1 第4 章 形位公差 1．属于形状公差的有AB。 A．圆柱度。 B．平面度。 C．同轴度。 D．圆跳动。 E．平行度。 2．属于位置公差的有ACD。 A．平行度。 B．平面度。 C．端面全跳动。 D．倾斜度。 E．圆度。 3．圆柱度公差可以同时控制AB。 A．圆度。 B．素线直线度。 C．径向全跳动。 D．同轴度。 E．轴线对端面的垂直度。 4．下列论述正确的有ABC。 A．给定方向上的线位置度公差值前应加注符号“Φ”。 B．空间中，点位置度公差值前应加注符号“SΦ”。 C．任意方向上线倾斜度公差值前应加注符号“Φ”。 D．标注斜向圆跳动时，指引线箭头应与轴线垂直。 E．标注圆锥面的圆度公差时，指引线箭头应指向圆锥轮廓面的垂直方向。 5．对于径向全跳动公差，下列论述正确的有BC。 A．属于形状公差。 B．属于位置公差。 C．属于跳动公差。 D．与同轴度公差带形状相同。 E．当径向全跳动误差不超差时，圆柱度误差肯定也不超差。 6．形位公差带形状是半径差为公差值t的两圆柱面之间的区域有BD。 A．同轴度。 B．径向全跳动。 C．任意方向直线度。 D．圆柱度。 E．任意方向垂直度。 7．形位公差带形状是直径为公差值t的圆柱面内区域的有CDE。 A．径向全跳动。 B．端面全跳动。 C．同轴度。 D．任意方向线位置度。 E．任意方向线对线的平行度。 8．形位公差带形状是距离为公差值t的两平行平面内区域的有ACE。 2 A．平面度。 B．任意方向的线的直线度。 C．给定一个方向的线的倾斜度。 D．任意方向的线的位置度。 E．面对面的平行度。 9．对于端面全跳动公差，下列论述正确的有BCE。 A．属于形状公差。 B．属于位置公差。 C．属于跳动公差。 D．与平行度控制效果相同。 E．与端面对轴线的垂直度公差带形状相同。 10．下列公差带形状相同的有BD。 A．轴线对轴线的平行度与面对面的平行度。 B．径向圆跳动与圆度。 C．同轴度与径向全跳动。 D．轴线对面的垂直度与轴线对面的倾斜度。 E．轴线的直线度与导轨的直线度 11．某轴Φ10 0 -0.015 mm ○E 则 ADE。 A．被测要素遵守 MMC 边界。 B．被测要素遵守 MMVC 边界。 C．当被测要素尺寸为Φ10 mm 时，允许形状误差最大可达 0．015 mm。 D．当被测要素尺寸为Φ9.985mm 时，允许形状误差最大可达 0．015 mm。 E．局部实际尺寸应大于等于最小实体尺寸。 12．被测要素采用最大实体要求的零形位公差时 BCD。 A．位置公差值的框...
