第6 章 使用OrCAD Captu re CIS 绘制电路图 OrCAD Captu re CIS 是OrCAD 的统一输入和管理软件
本章是将 Captu re CIS 作为 PSpice 的图形输入方式,来介绍Captu r CIS 的使用方法

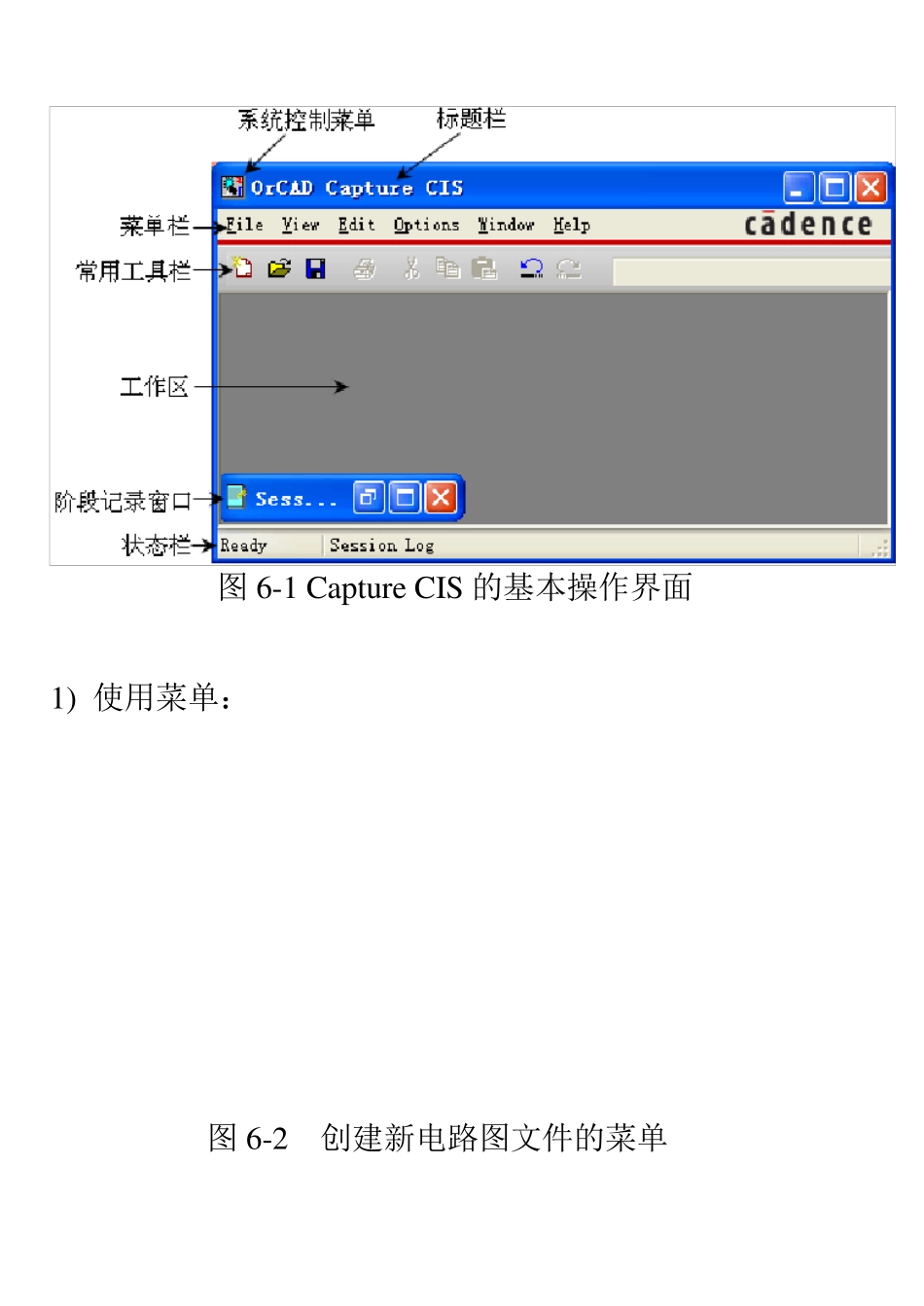

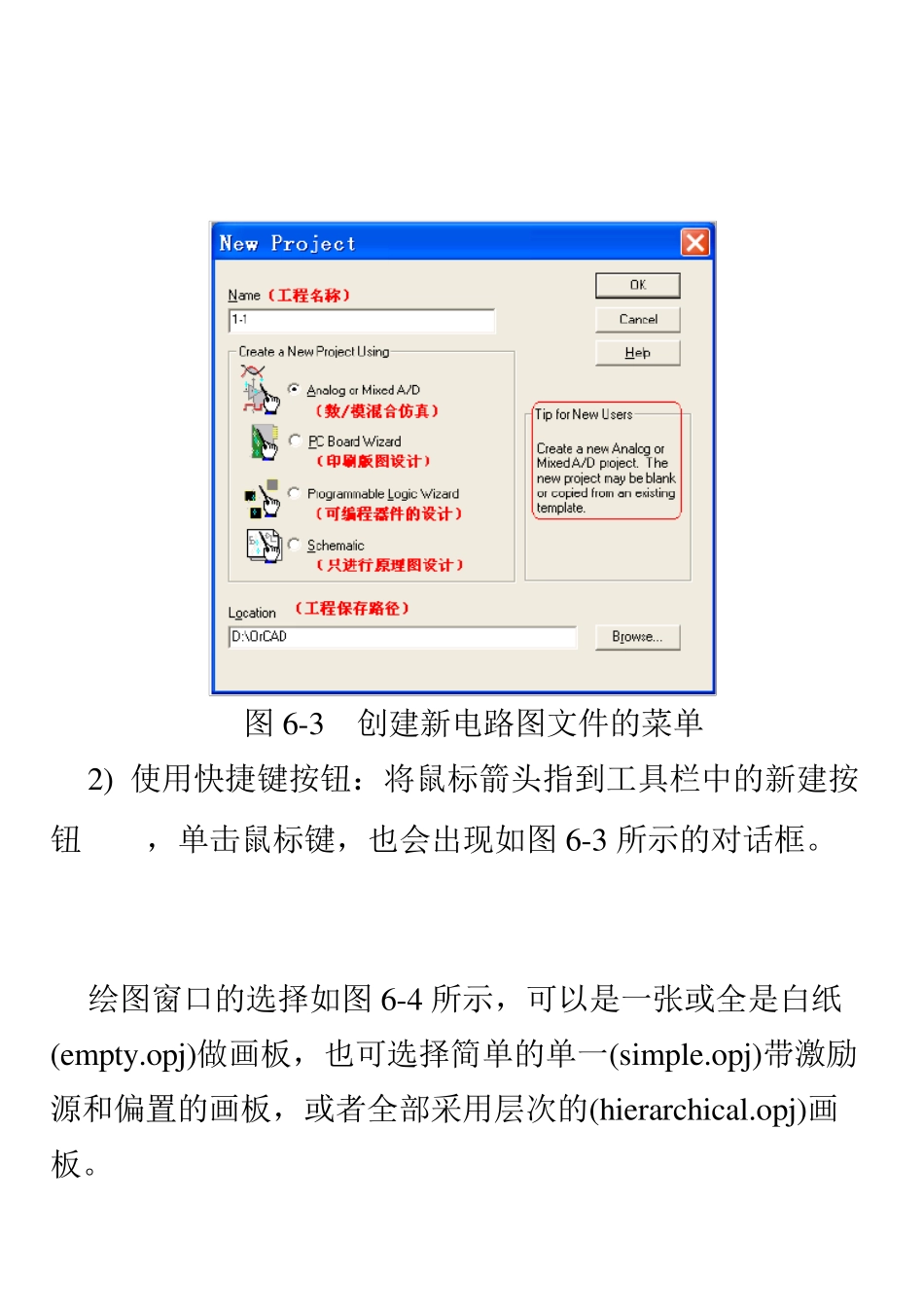

1 创建新电路图文件 图6-1 Captu re CIS 的基本操作界面 1) 使用菜单: 图6-2 创建新电路图文件的菜单 图6-3 创建新电路图文件的菜单 2) 使用快捷键按钮:将鼠标箭头指到工具栏中的新建按钮 ,单击鼠标键,也会出现如图6-3 所示的对话框
绘图窗口的选择如图6-4 所示,可以是一张或全是白纸(empty
opj)做画板,也可选择简单的单一(simple
opj)带激励源和偏置的画板,或者全部采用层次的(hierarchical
opj)画板
图6 -4 绘图窗口的选择 图6 -5 新建绘制仿真用输入电路图窗口 图中,是Captu re CIS 三个主要工作窗口: ① 专案管理窗口:管理并显示各种数据信息
② Schematic 窗口:电路原理图绘制窗口
③ 信息查看窗口(Session Log):显示软件运行操作过程中的提示或出错信息
图6-6 绘图栏工具按钮 6
2 绘制电路原理图 图6-7 共射极BJT 放大电路 6
1 加载元器件库 当第一次启用Captu re CIS 程序时,或者新电路图元器件不在已经加载的元器件库中时,需要做加载元器件库操作
步骤如下: 1 ) 利用菜单栏启动Place/Part命令,或者单击右侧绘图工具栏的按钮,便打开取放元器件对话框,如图6 -8 所示
图6 -8 取放元器件对话框 2) 单击【Add Library … 】按钮,出现库文件浏览对话框,如图6-9 所示
图6-9 库文件浏览对话框 3) 若要对电路进行 PSp ice 模拟分
