第8期BIM一级历年真题解析

第8期BIM一级历年真题解析_第1页
1/20
第8期BIM一级历年真题解析_第2页
2/20
第8期BIM一级历年真题解析_第3页
3/20

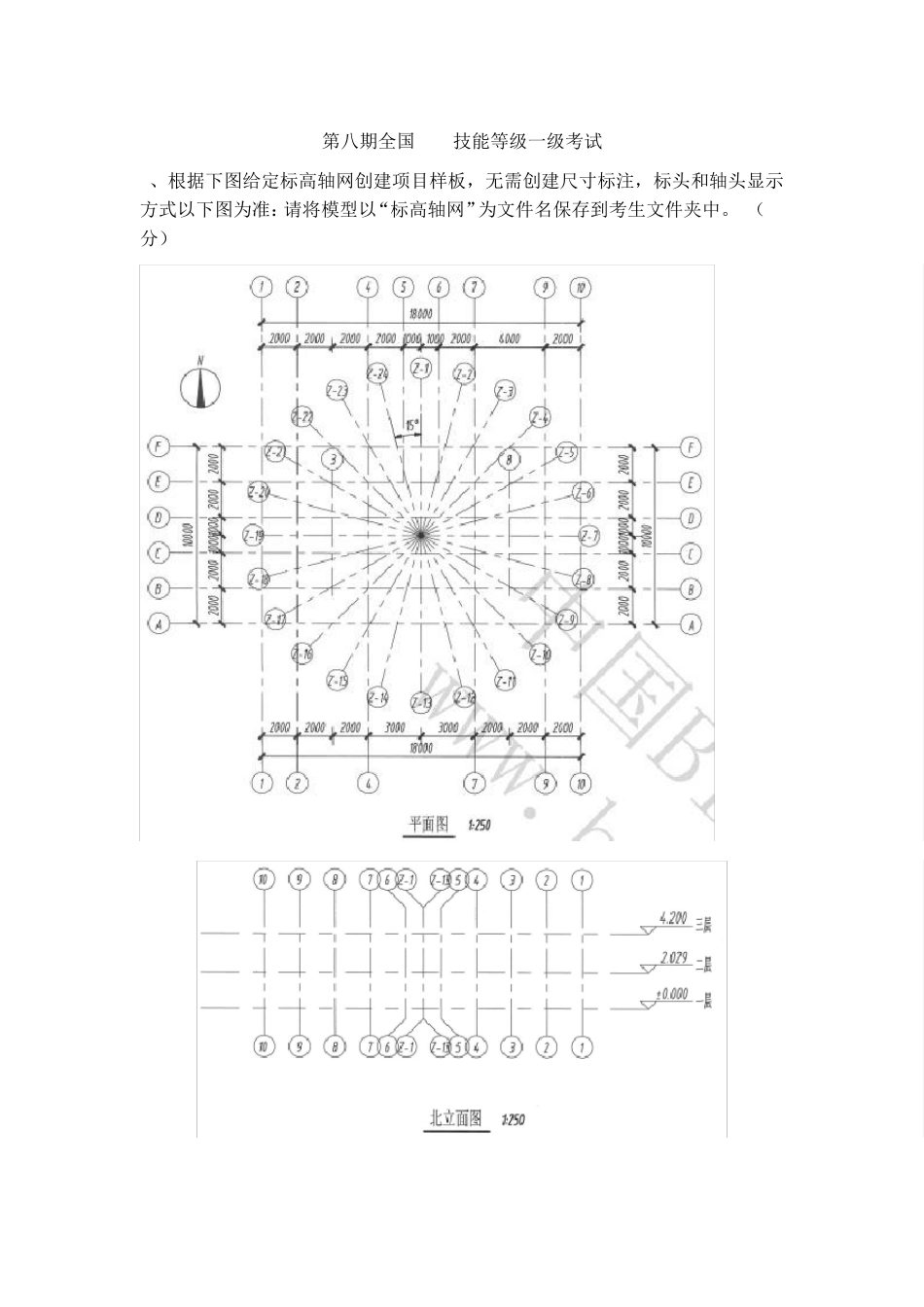

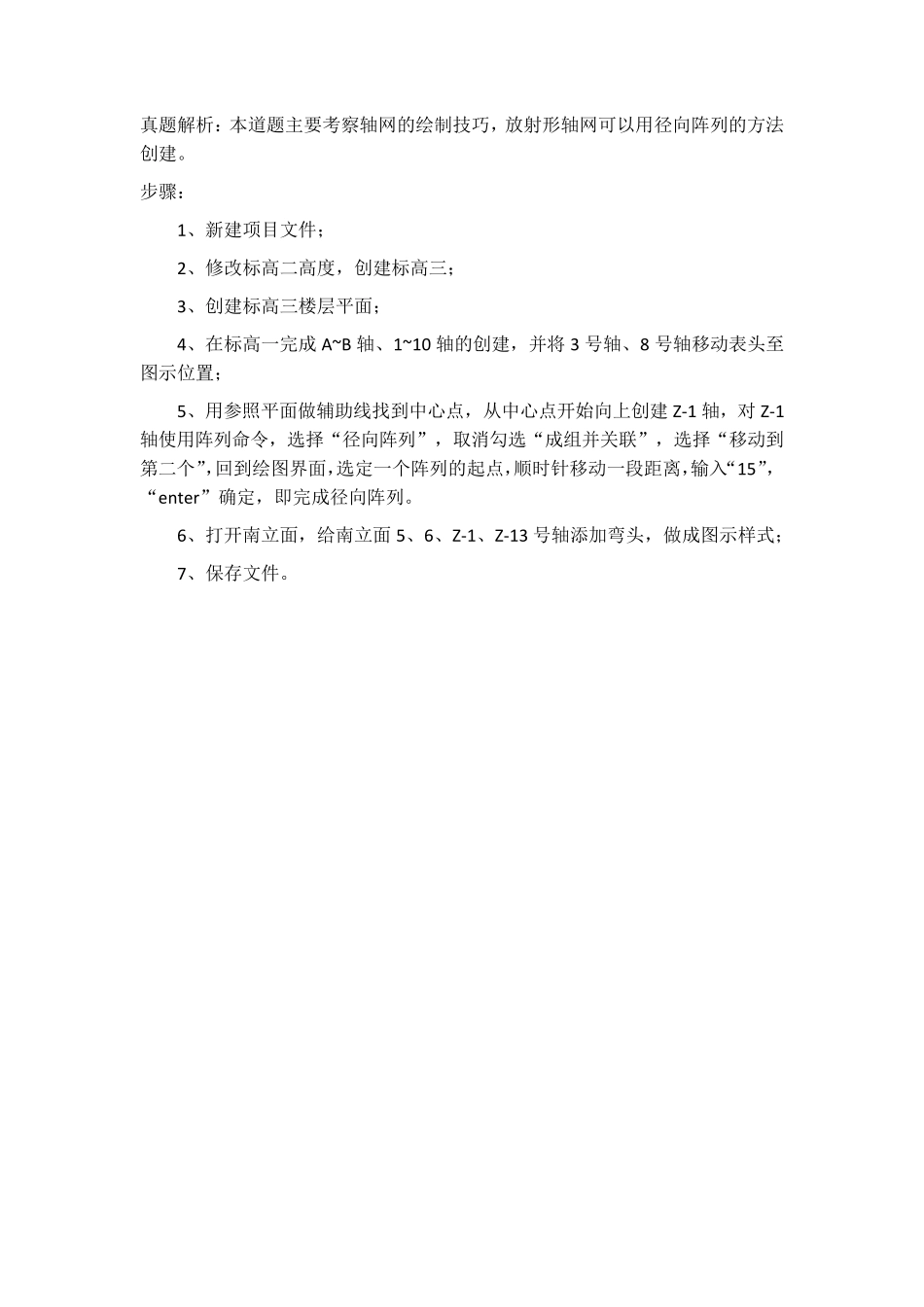

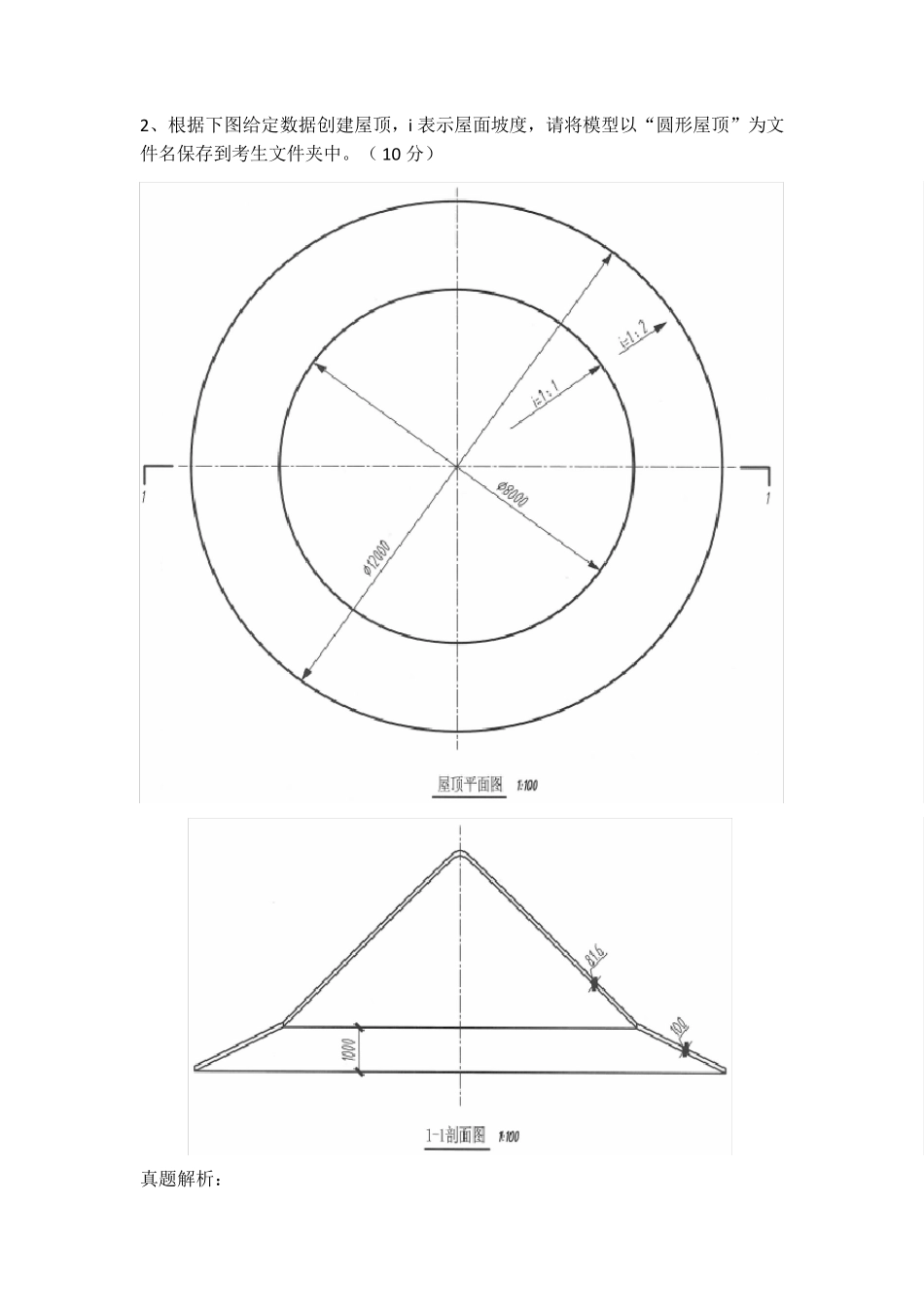

第八期全国BIM技能等级一级考试 1、根据下图给定标高轴网创建项目样板,无需创建尺寸标注,标头和轴头显示方式以下图为准:请将模型以“标高轴网”为文件名保存到考生文件夹中。 (10分) 真题解析:本道题主要考察轴网的绘制技巧,放射形轴网可以用径向阵列的方法创建。 步骤: 1、新建项目文件; 2、修改标高二高度,创建标高三; 3、创建标高三楼层平面; 4、在标高一完成A~ B 轴、1~ 10 轴的创建,并将3 号轴、8 号轴移动表头至图示位置; 5、用参照平面做辅助线找到中心点,从中心点开始向上创建Z-1 轴,对Z-1轴使用阵列命令,选择“径向阵列”,取消勾选“成组并关联”,选择“移动到第二个”,回到绘图界面,选定一个阵列的起点,顺时针移动一段距离,输入“15”,“enter”确定,即完成径向阵列。 6、打开南立面,给南立面5、6、Z-1、Z-13 号轴添加弯头,做成图示样式; 7、保存文件。 2、根据下图给定数据创建屋顶,i表示屋面坡度,请将模型以“圆形屋顶”为文件名保存到考生文件夹中。( 10 分) 真题解析: 本道题的屋顶可以看作两个屋顶的拼合,下部是一个开了洞的圆锥屋顶,上部是一个以洞口直径为底部直径的圆锥屋顶。 步骤: 1 、 新建项目文件; 2 、 修改标高二高度为1 0 0 0 ; 3 、 用参照平面线确定中心,在标高一中心处创建下部迹线屋顶,屋顶结构厚度为1 0 0 ,屋顶边界为直径1 2 0 0 0 的圆形,坡度为1 :2 ,设置截断标高为标高二,完成屋顶; 4 、 在标高二创建上部屋顶,屋顶边界为直径8 0 0 0 的圆形,坡度为1 :1 ,屋顶结构厚度为8 1 .6 ; 5 、 保存文件。 3 、根据下图给定数据,用体量方式创建模型,请将模型以“体量模型’为文件名保存到考生文件夹中(2 0 分) 真题解析:这是一个类似于央视大厦的一个体量模型,跟之前第七期的第四题很相似, 同样是两种方法,可以用创建一个实心体量再创建几个空心体量剪切实心体量的方法完成,也可以创建一根根矩形柱体连接起来完成。 步骤: 1、 创建概念体量族文件; 2、 创建一个31213*31630*30000 的实心体量; 3、 在东面和南面创建一个梯形和三角形空心体量剪切实心体量; 4、 保存族文件。 4、根据下图给定数据,用构件集形式创建U 型墩柱,整体材质为混凝土,请将模型以“U型墩柱”为文件名保存到考生文件夹中。(20 分) 真题解析:本道题难度中等,熟练运用实心空心拉伸、放...
