第8章TBM施工方法

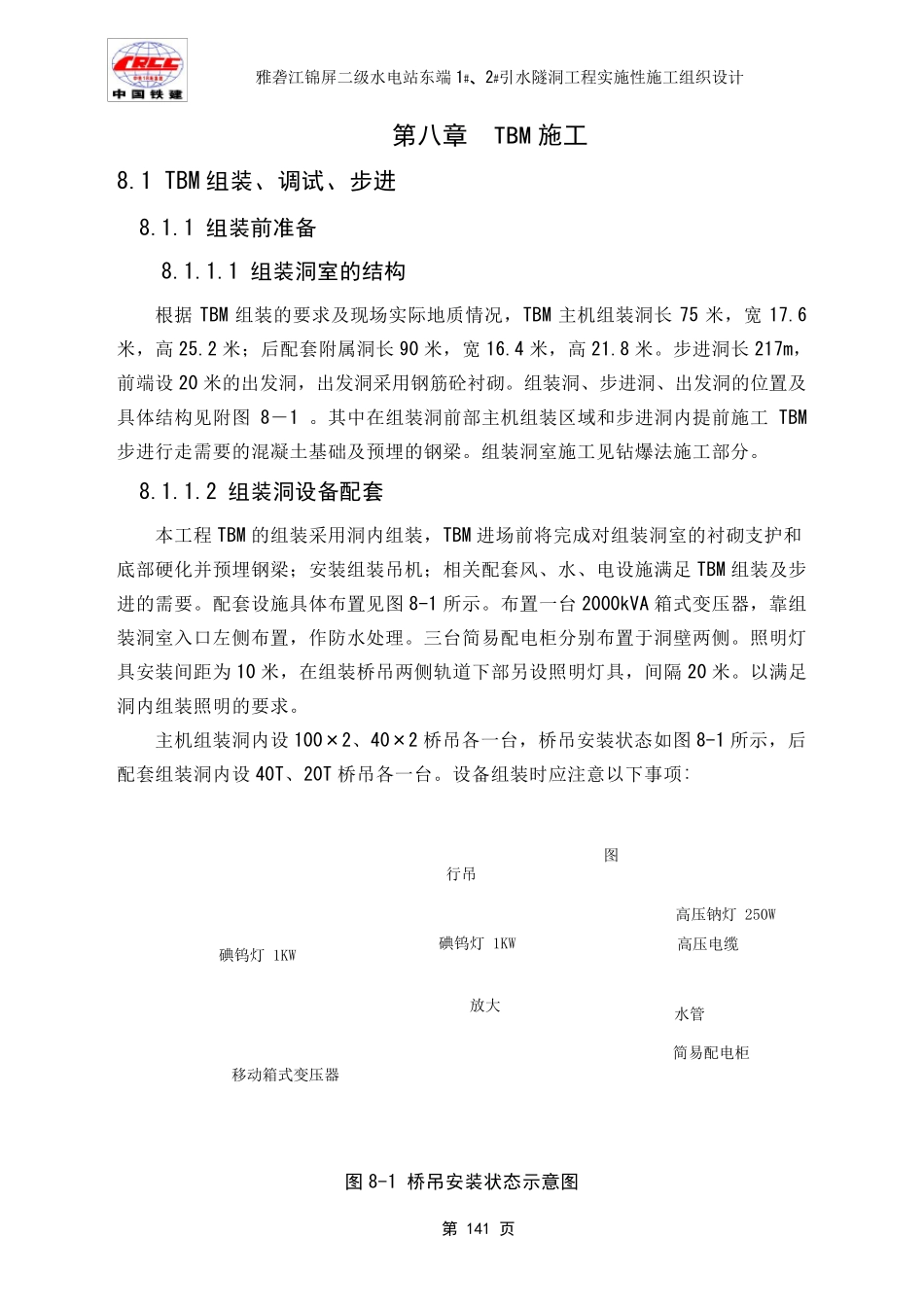

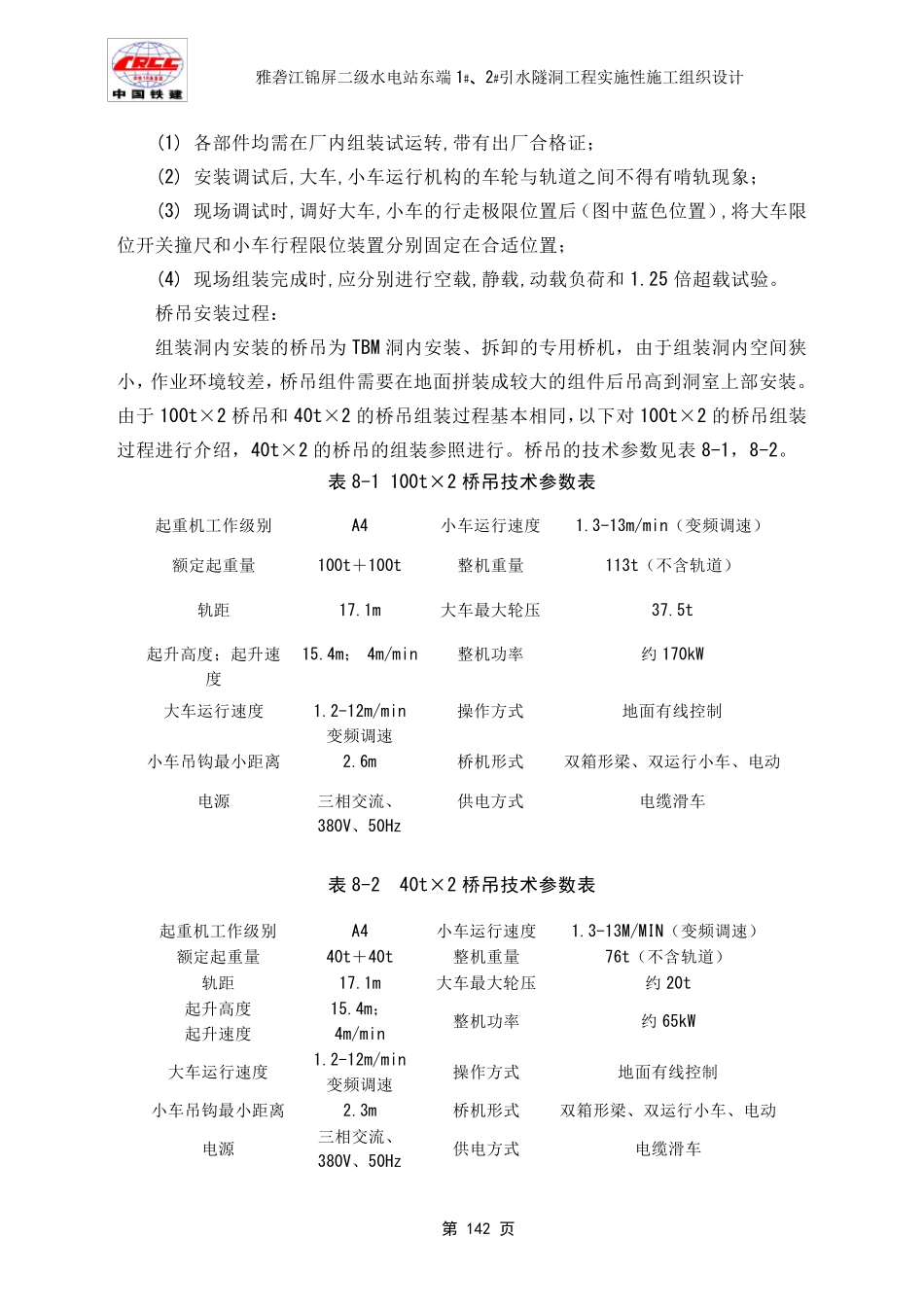

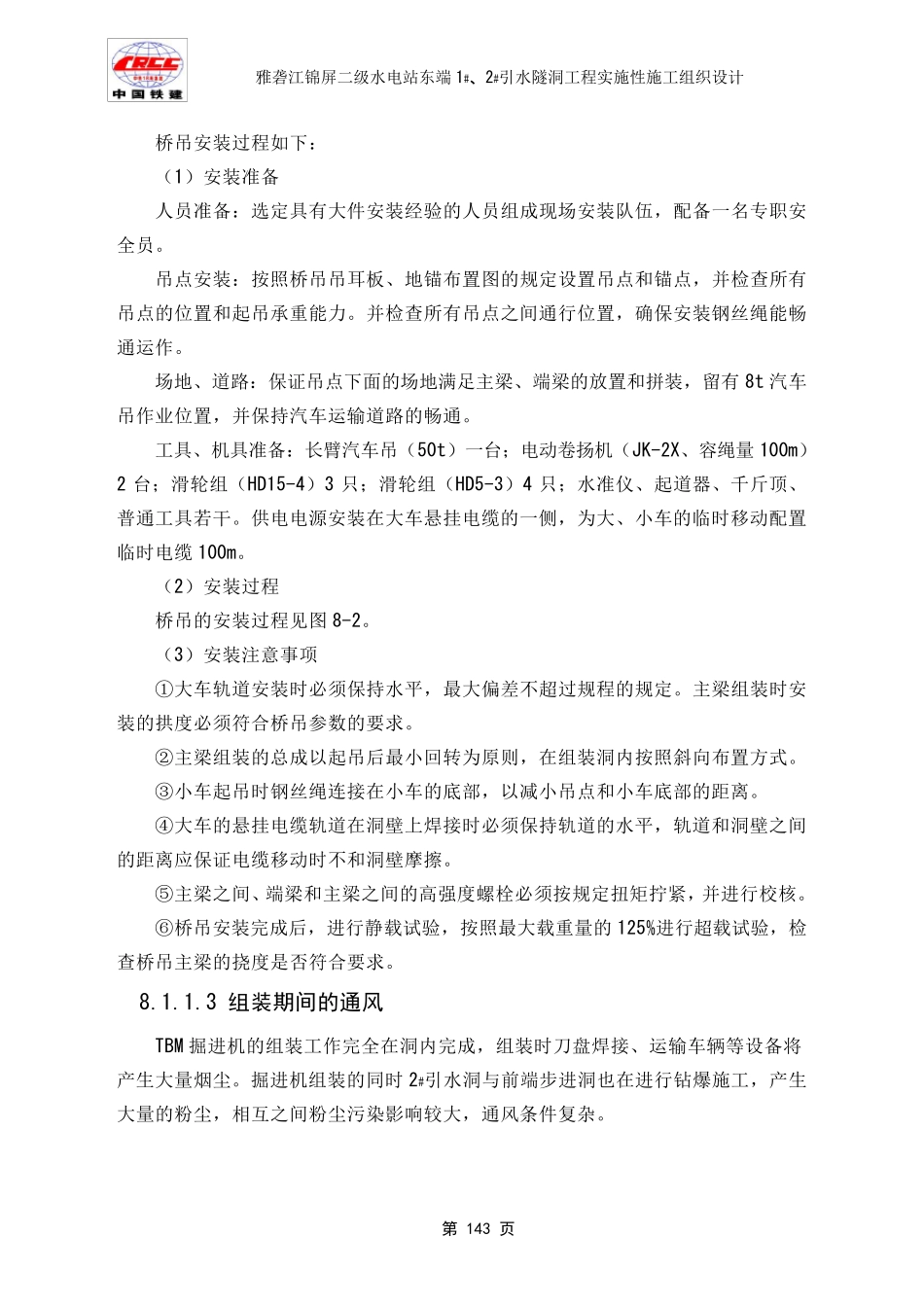

雅砻江锦屏二级水电站东端1#、2#引水隧洞工程实施性施工组织设计 第 141 页 第八章 TBM 施工 8.1 TBM 组装、调试、步进 8.1.1 组装前准备 8.1.1.1 组装洞室的结构 根据TBM 组装的要求及现场实际地质情况，TBM 主机组装洞长75 米，宽17.6米，高25.2 米；后配套附属洞长90 米，宽16.4 米，高21.8 米。步进洞长217m，前端设20 米的出发洞，出发洞采用钢筋砼衬砌。组装洞、步进洞、出发洞的位置及具体结构见附图 8－1 。其中在组装洞前部主机组装区域和步进洞内提前施工TBM步进行走需要的混凝土基础及预埋的钢梁。组装洞室施工见钻爆法施工部分。 8.1.1.2 组装洞设备配套 本工程TBM 的组装采用洞内组装，TBM 进场前将完成对组装洞室的衬砌支护和底部硬化并预埋钢梁；安装组装吊机；相关配套风、水、电设施满足 TBM 组装及步进的需要。配套设施具体布置见图 8-1 所示。布置一台 2000kVA 箱式变压器，靠组装洞室入口左侧布置，作防水处理。三台简易配电柜分别布置于洞壁两侧。照明灯具安装间距为10 米，在组装桥吊两侧轨道下部另设照明灯具，间隔20 米。以满足洞内组装照明的要求。 主机组装洞内设100×2、40×2 桥吊各一台，桥吊安装状态如 图 8-1 所示，后配套组装洞内设40T、20T 桥吊各一台。设备 组装时 应 注 意 以下事 项 : 图 8-1 桥吊安装状态示意图 放 大 图 高压钠 灯 250W高压电缆水管简易配电柜移 动 箱式变压器碘 钨 灯 1KW碘 钨 灯 1KW行吊雅砻江锦屏二级水电站东端 1#、 2#引水隧洞工程实施性施工组织设计 第 142 页 (1) 各部件均需在厂内组装试运转,带有出厂合格证； (2) 安装调试后,大车,小车运行机构的车轮与轨道之间不得有啃轨现象； (3) 现场调试时,调好大车,小车的行走极限位置后（图中蓝色位置）,将大车限位开关撞尺和小车行程限位装置分别固定在合适位置； (4) 现场组装完成时,应分别进行空载,静载,动载负荷和 1.25 倍超载试验。 桥吊安装过程： 组装洞内安装的桥吊为 TBM 洞内安装、拆卸的专用桥机，由于组装洞内空间狭小，作业环境较差，桥吊组件需要在地面拼装成较大的组件后吊高到洞室上部安装。由于 100t×2 桥吊和 40t×2 的桥吊组装过程基本相同，以下对 100t×2 的桥吊组装过程进行介绍，40t×2 的桥吊的组装参照进行。桥吊的技术参数见表 8-1，8-2。 表8-1 100t×2 桥吊技术参数表 表8-2 40t×2 桥吊技术参数表 ...
