大型塔类设备组焊方案

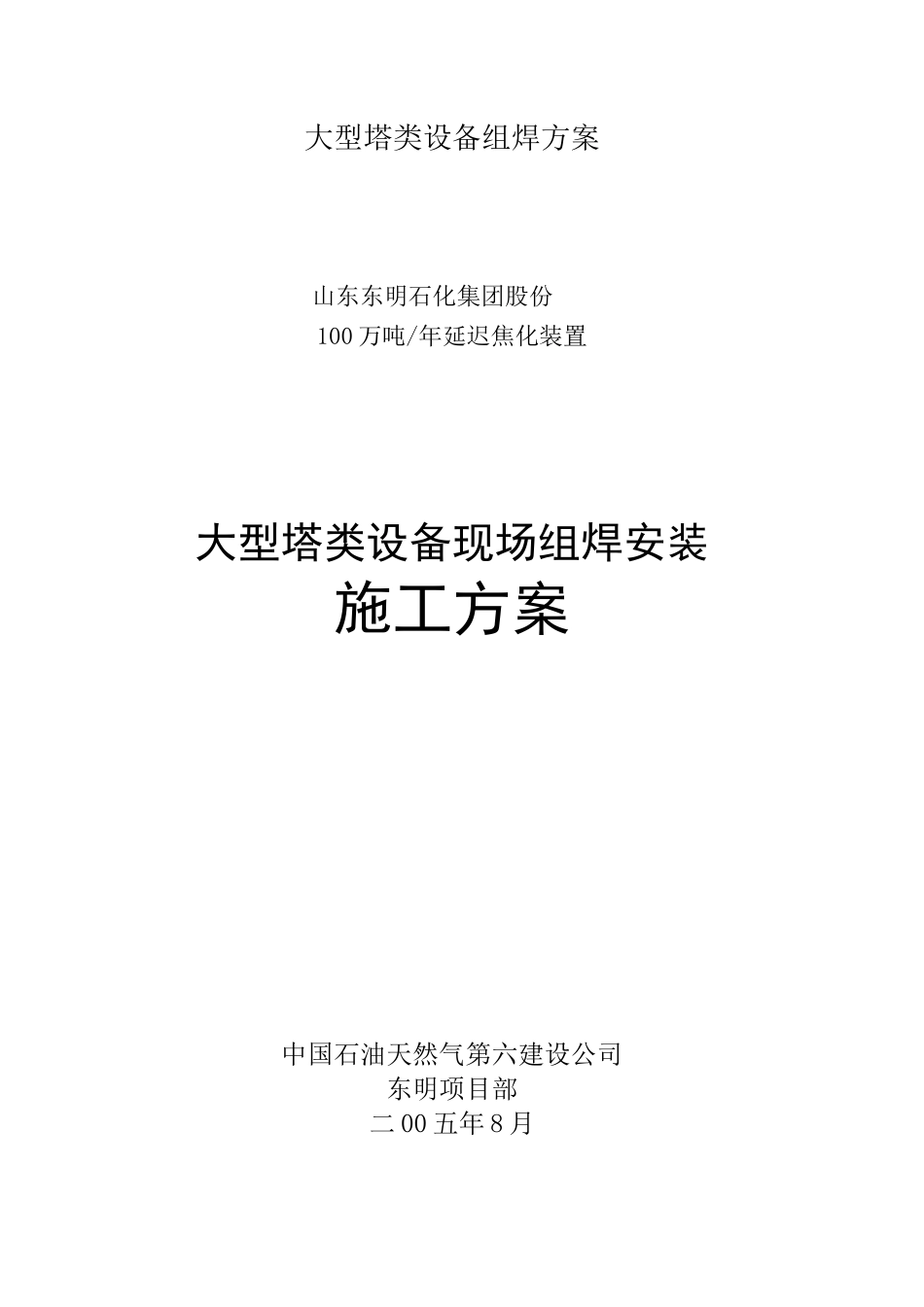

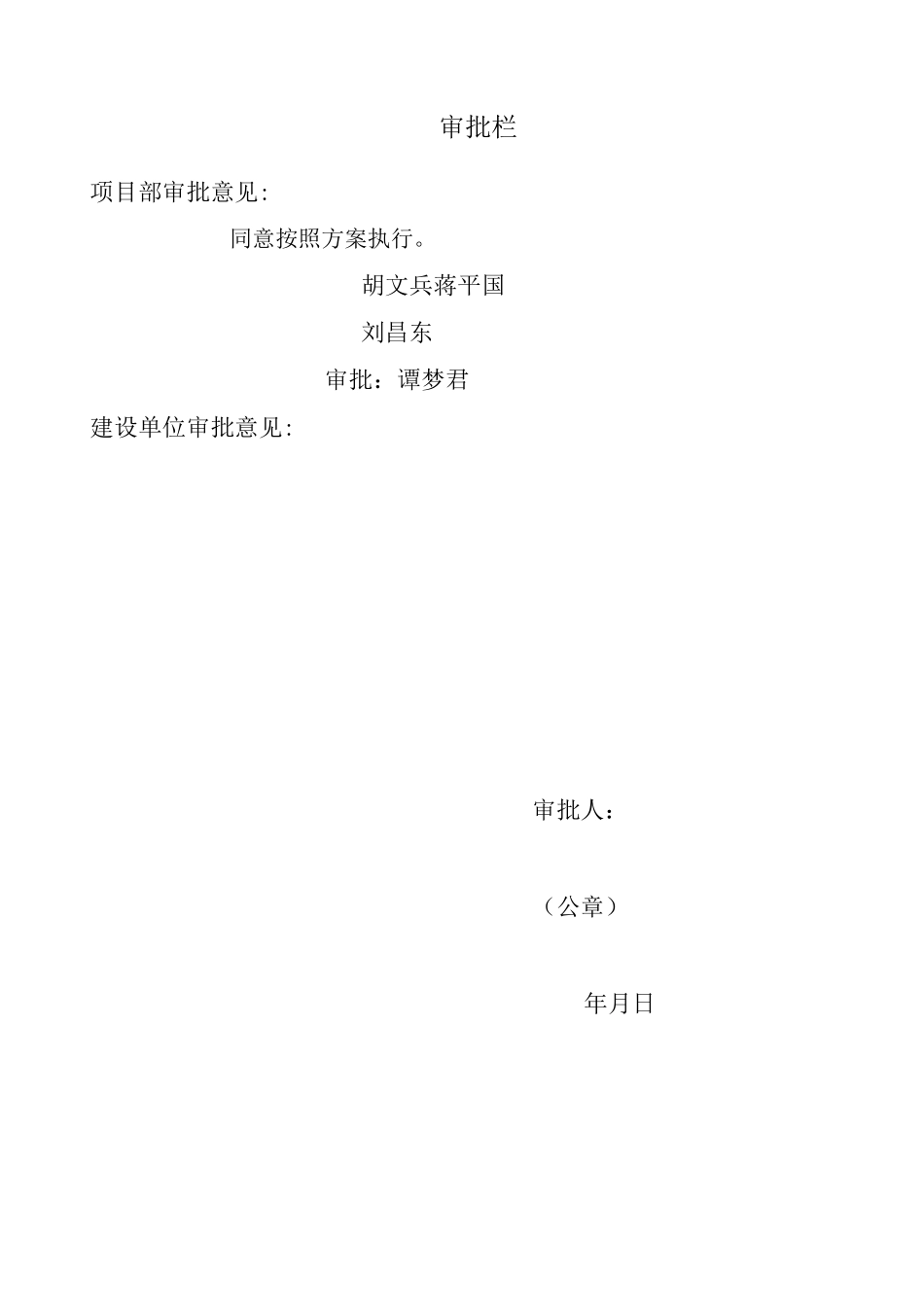

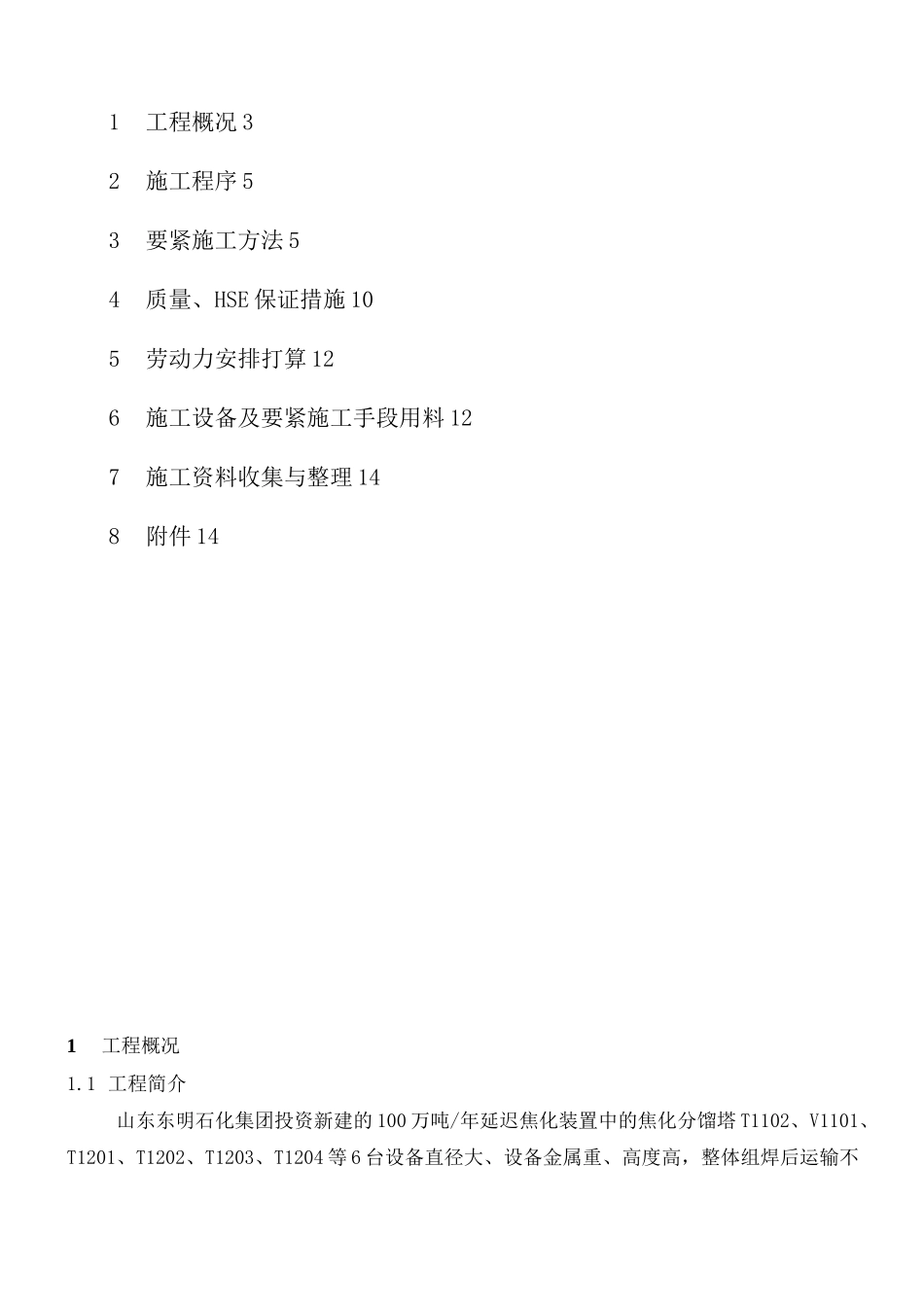

大型塔类设备组焊方案山东东明石化集团股份100 万吨/年延迟焦化装置大型塔类设备现场组焊安装施工方案中国石油天然气第六建设公司东明项目部二 00 五年 8 月审批栏项目部审批意见:同意按照方案执行。胡文兵蒋平国刘昌东审批：谭梦君建设单位审批意见:审批人：（公章）年月日1工程概况 32施工程序 53要紧施工方法 54质量、HSE 保证措施 105劳动力安排打算 126施工设备及要紧施工手段用料 127施工资料收集与整理 148附件 141工程概况1.1 工程简介山东东明石化集团投资新建的 100 万吨/年延迟焦化装置中的焦化分馏塔 T1102、V1101、T1201、T1202、T1203、T1204 等 6 台设备直径大、设备金属重、高度高，整体组焊后运输不便，采纳设备制造厂家分段到货、我方现场组焊的方式进行安装。为节约投资，依照建设单位的安排，塔段运抵现场后选用CKE2500 型履带吊车吊装。四台塔的分段情形以及设计条件见下表1.1-1、1.1-2。依照设备的实际情形采纳焦化分馏塔分6 段、其它设备分2 段吊装，空中组对、焊接的方式安装。表 1.1-1100 万吨/年延迟焦化装置现场组焊设备一览表位号设备名称设备部件规格(mm)材质重量数量分段位置(m)V1101原料油、加热炉进料缓冲罐底段4200X41067X(14+3)/1620R/20R+0Cr18Ni10Ti40t10〜19.57上段47t119.57〜41.77T1201吸取塔底段©1600X44153X(16+3)/(14+3)/(12+3)/(10+3)20R+0Cr18Ni10Ti30t10~21.55上段28t121.55~44.15T1202解吸塔底段©1600X40005X(16+3)/(14+3)/(12+3)20R+0Cr13Al27t10~19.53上段28t119.53~40T1203再吸取塔底段©1400X33703X(12+3)/(10+3)20R+0Cr13Al18t10~17.05上段23t117.05~33.7T1204稳固塔底段©1800X42707X(14+3)20R+0Cr13Al30t10~21.41上段32t121.41~42.71T1102焦化分馏塔第 1 段©4800X59647X(14+3)20R+0Cr18Ni10Ti/20R+0Cr13Al10.4t10~4第 2 段50t14~19.32第 3 段52t119.32〜34.28第 4 段37t134.28〜43.3第 5 段34t143.3〜52.第 6 段24t152.3~59.27表 1.1-2 六台塔要紧设计条件一览表位号名称介质设计压力（MPa）射线探伤比例合格等级焊后热处理容器类别V1101原料油、加热炉进料缓冲罐减压渣油0.3320%III否一类T1102焦化分馏塔油气0.28100%II否一类T1201吸取塔汽油、干气1.48100%II否一类T1202解吸塔汽油等1.48100%II否一类T1203再吸取塔柴油、干气1.42100%II否一类T1204稳固塔汽油等1.48100%II否一类1.2 工程特点1.2.1 分段到货的塔类设备几何尺寸大，高度高，且...
