联想主板替换成普通主板的方法

联想主板替换成普通主板的方法_第1页
1/34
联想主板替换成普通主板的方法_第2页
2/34
联想主板替换成普通主板的方法_第3页
3/34

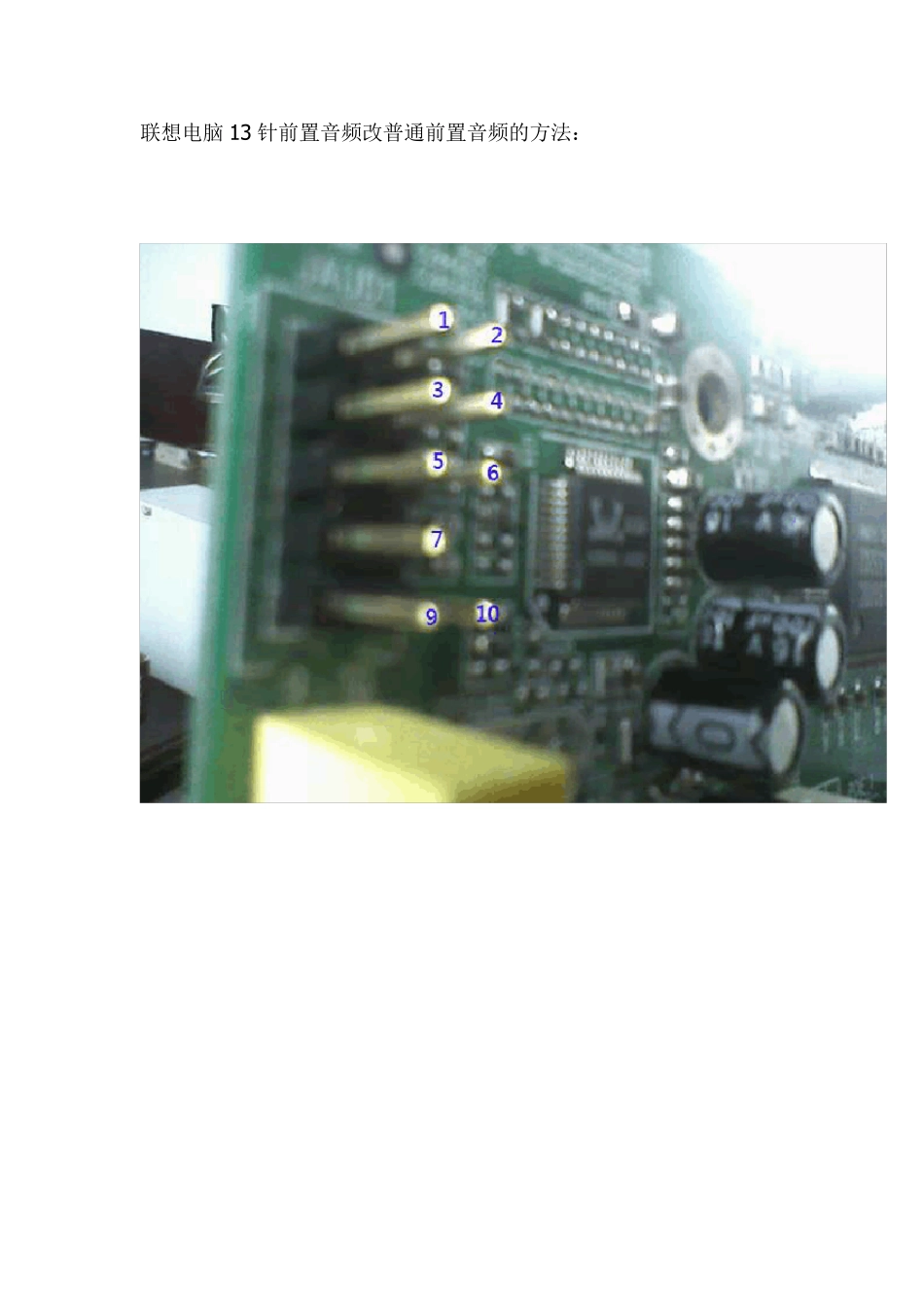

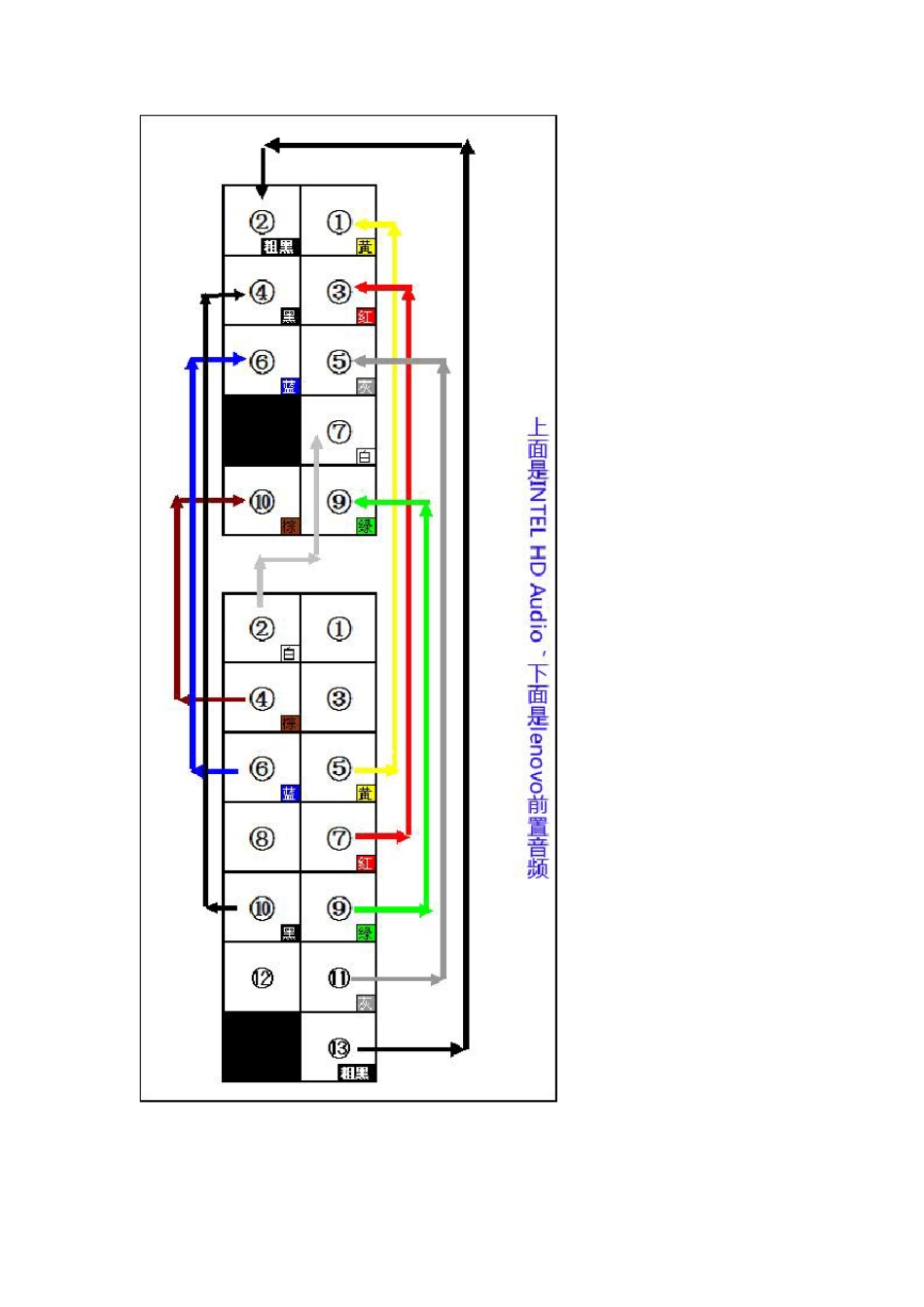

联想电脑13 针前置音频改普通前置音频的方法: 联想主板音频和 USB 跳线定义(附 F_PANEL) 来源:CSKB.LENOVO.COM 编号:14305 主板音频和 USB 跳线的定义有联想标准和 Intel 标准。两种标准的定义不同。 2004 年以前开始使用的主板(主板编号是 11004XXX 开头或者更低)两种标准的都有。 商用机使用 Intel 定义的主板很少。有部分 Intel 标准的主板带有转接线,通过转接线转成联想标准。 2004 年以后开始使用的主板,基本都统一为联想标准。在指导用户操作时,先通过用户描述和主板图片查询跳线定义是哪种标准。 一、联想 USB 规格定义: USB Connector Definition For LEGEND USB3 Pin No. Sy mbol Pin No. Sy mbol EXAMPLE: USB3 2 10 1 +5V 与+5VSB共存的DUAL方式 2 GND 3 USB0- 4 (Cut away) 5 USB0+ 6 USB1+ 1 7 GND 8 USB1- 9 GND 10 +5V 与+5VSB 共存的DUAL 方式 USB4 Pin No. Symbol Pin No. Symbol EXAMPLE: USB4 2 10 1 1 +5V 与+5VSB 共存的DUAL方式 2 GND 3 USB0- 4 (Cut away) 5 USB0+ 6 USB1+ 7 GND 8 USB1- 9 GND 10 +5V 与+5VSB 共存的DUAL 方式 二、INTEL USB规格定义: 三、联想 11 针 USB 规格定义: 11 针增加的 2 针没有实际定义,即在 Intel USB 规格定义的 1 和 2 针前面增加 2 针。 四、联想 AUDIO 规格定义: Audio Header: (2x8) (F_Audio) Pin No. Symbol Pin No. Symbol 9 MIC 10 GND (MIC) 11 Front LINE Out(R) 12 LINE Next(R) 13 Front LINE Out(L) 14 LINE Next(L) 15 GND (fLO) 16 (Cut away) Note 多数主板 1-8 号引脚布线保留,但是 PIN 脚去掉,如果不使用前置音频,需要把 11-12 Pin,13-14 Pin 使用跳线帽短接。 早期少数 1-8 号引脚没有去掉的主板跳线定义: 1-8 为内置音频,9-16 为前置音频,多数主板音频线接口通常都设计成一组 16PIN 的插座,有部分主板 1-8 和 9-16 之间有一段距离: 1—8PIN 为 内置音频线接口 9—16PIN 为 前置音频线接口 2X8 01 Active Line Out (R) 02 Active Line Out (L) 03 GND (ALO) 04 GND (ALO) 05 GND (+12) 06 GND (+12) 07 +12V (1A) 08 NC 09 MIC 10 GND (MIC) 11 Front Line Out (R) 12 Line Next (R) 13 Fro...
