聚甲醛(POM)赛钢,性能

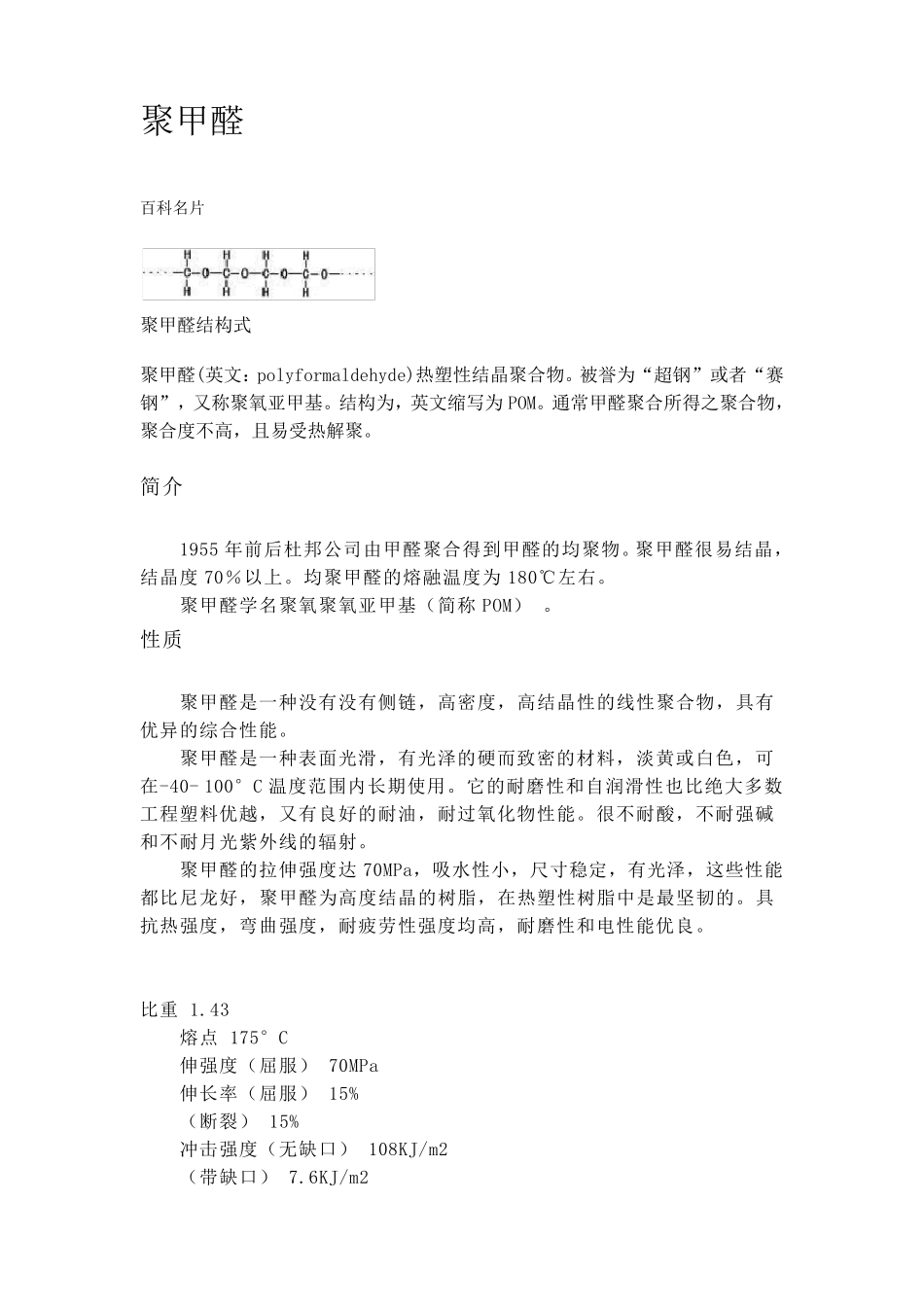

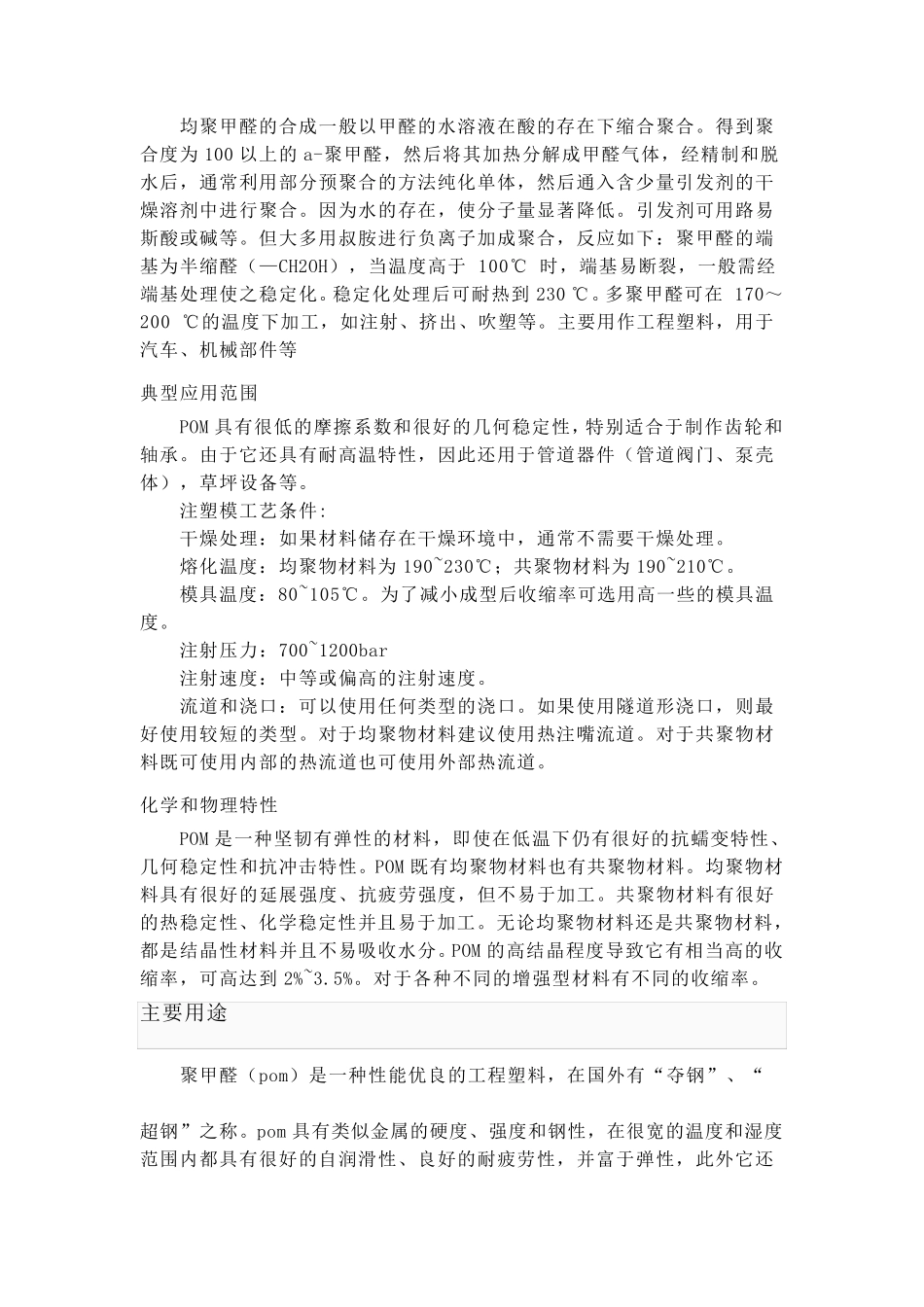

聚甲醛 百科名片 聚甲醛结构式 聚甲醛(英文：polyformaldehyde)热塑性结晶聚合物。被誉为“超钢”或者“赛钢”，又称聚氧亚甲基。结构为，英文缩写为POM。通常甲醛聚合所得之聚合物，聚合度不高，且易受热解聚。 简介 1955 年前后杜邦公司由甲醛聚合得到甲醛的均聚物。聚甲醛很易结晶，结晶度70％以上。均聚甲醛的熔融温度为180℃左右。 聚甲醛学名聚氧聚氧亚甲基（简称POM） 。 性质 聚甲醛是一种没有没有侧链，高密度，高结晶性的线性聚合物，具有优异的综合性能。 聚甲醛是一种表面光滑，有光泽的硬而致密的材料，淡黄或白色，可在-40- 100°C 温度范围内长期使用。它的耐磨性和自润滑性也比绝大多数工程塑料优越，又有良好的耐油，耐过氧化物性能。很不耐酸，不耐强碱和不耐月光紫外线的辐射。 聚甲醛的拉伸强度达70MPa，吸水性小，尺寸稳定，有光泽，这些性能都比尼龙好，聚甲醛为高度结晶的树脂，在热塑性树脂中 是最 坚 韧 的。具抗 热强度，弯 曲 强度，耐疲 劳 性强度均高，耐磨性和电 性能优良。 比重 1.43 熔点 175°C 伸强度（屈 服 ） 70MPa 伸长率 （屈 服 ） 15% （断 裂 ） 15% 冲 击 强度（无 缺 口 ） 108KJ/m2 （带 缺 口 ） 7.6KJ/m2 均聚甲醛的合成一般以甲醛的水溶液在酸的存在下缩合聚合。得到聚合度为100 以上的a-聚甲醛，然后将其加热分解成甲醛气体，经精制和脱水后，通常利用部分预聚合的方法纯化单体，然后通入含少量引发剂的干燥溶剂中进行聚合。因为水的存在，使分子量显著降低。引发剂可用路易斯酸或碱等。但大多用叔胺进行负离子加成聚合，反应如下：聚甲醛的端基为半缩醛（—CH2OH），当温度高于 100℃ 时，端基易断裂，一般需经端基处理使之稳定化。稳定化处理后可耐热到230 ℃。多聚甲醛可在 170～200 ℃的温度下加工，如注射、挤出、吹塑等。主要用作工程塑料，用于汽车、机械部件等 典型应用范围 POM 具有很低的摩擦系数和很好的几何稳定性，特别适合于制作齿轮和轴承。由于它还具有耐高温特性，因此还用于管道器件（管道阀门、泵壳体），草 坪 设 备 等。 注塑模 工艺 条 件: 干燥处理：如果 材 料储 存在干燥环 境 中，通常不 需要干燥处理。 熔 化温度：均聚物 材 料为190~230℃； 共 聚物 材 料为190~210℃。 模 具温度：80~105℃。为了 减 小 成型后收 缩率 可选 用高一些 的模 具温度。 注射压 力...
