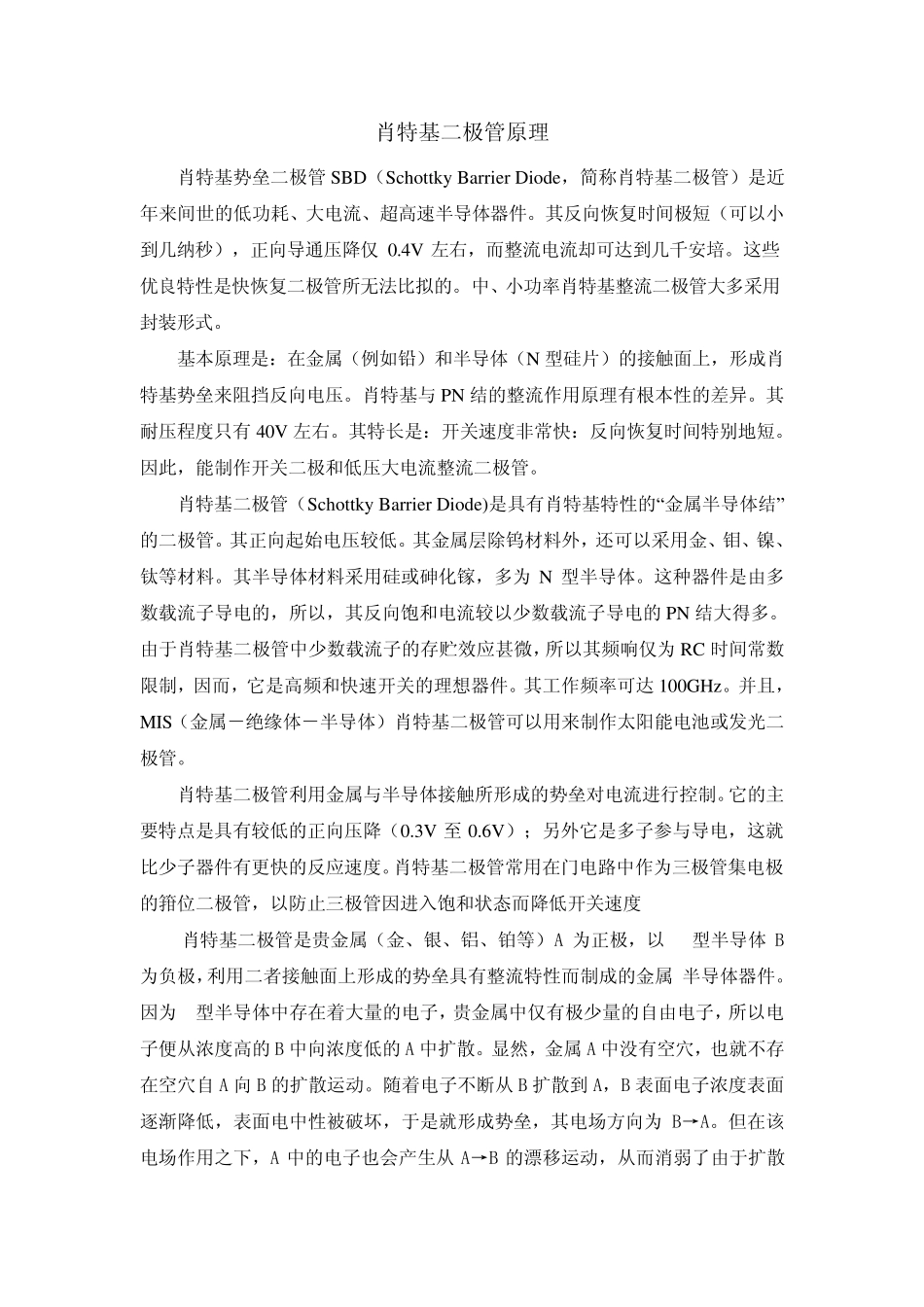

肖 特 基 二 极 管 原 理 肖 特 基 势 垒 二 极 管 SBD( Schottky Barrier Diode, 简 称 肖 特 基 二 极 管 ) 是 近年 来 间 世 的 低 功 耗 、 大 电 流 、 超 高 速 半 导 体 器 件 。 其 反 向 恢 复 时 间 极 短 ( 可 以 小到 几 纳 秒 ) , 正 向 导 通 压 降 仅0.4V 左 右 , 而 整 流 电 流 却 可 达 到 几 千 安 培 。 这 些优 良 特 性 是 快 恢 复 二 极 管 所 无 法 比 拟 的 。 中 、 小 功 率 肖 特 基 整 流 二 极 管 大 多 采 用封 装 形 式 。 基 本 原 理 是 : 在 金 属 ( 例 如 铅 ) 和 半 导 体 ( N 型 硅 片 ) 的 接 触 面 上 , 形 成 肖特 基 势 垒 来 阻 挡 反 向 电 压 。 肖 特 基 与 PN 结 的 整 流 作 用 原 理 有 根 本 性 的 差 异 。 其耐 压 程 度 只 有 40V 左 右 。 其 特 长 是 : 开 关 速 度 非 常 快 : 反 向 恢 复 时 间 特 别 地 短 。因 此 , 能 制 作 开 关 二 极 和 低 压 大 电 流 整 流 二 极 管 。 肖 特 基 二 极 管 ( Schottky Barrier Diode)是 具 有 肖 特 基 特 性 的 “金 属 半 导 体 结 ”的 二 极 管 。 其 正 向 起始电 压 较低 。 其 金 属 层除钨材料外, 还可 以 采 用 金 、 钼、 镍、钛等材料。 其 半 导 体 材料采 用 硅 或砷化镓, 多 为N 型 半 导 体 。 这 种器 件 是 由多数载流 子导 电 的 , 所 以 , 其 反 向 饱和 电 流 较以 少数载流 子导 电 的 PN 结 大 得多 。由于肖 特 基 二 极 管 中 少数载流 子的 存贮效应甚微, 所 以 其 频响仅 为RC 时 间 常 数限制 , 因 而 , 它是 高 频和 快 速 开 关 的 理 想器 件 。 其 工作 频率 可 达 100GHz。 并且,MIS( 金 属 -绝缘体 -半 导 体 ) 肖 特 基 二 极 管 可 以 用 来 制 作 太阳能 电 池或发光二极 管 。 肖 特 基 二 极 管 利用 金 属 与 半 导 体 接 触 所 形 成 的 势 垒 对电 流 进行控制 。 它的 主要特 点是 具 有 较低...
