肖特基二极管常用参数大全

肖特基二极管常用参数大全_第1页
1/13
肖特基二极管常用参数大全_第2页
2/13
肖特基二极管常用参数大全_第3页
3/13

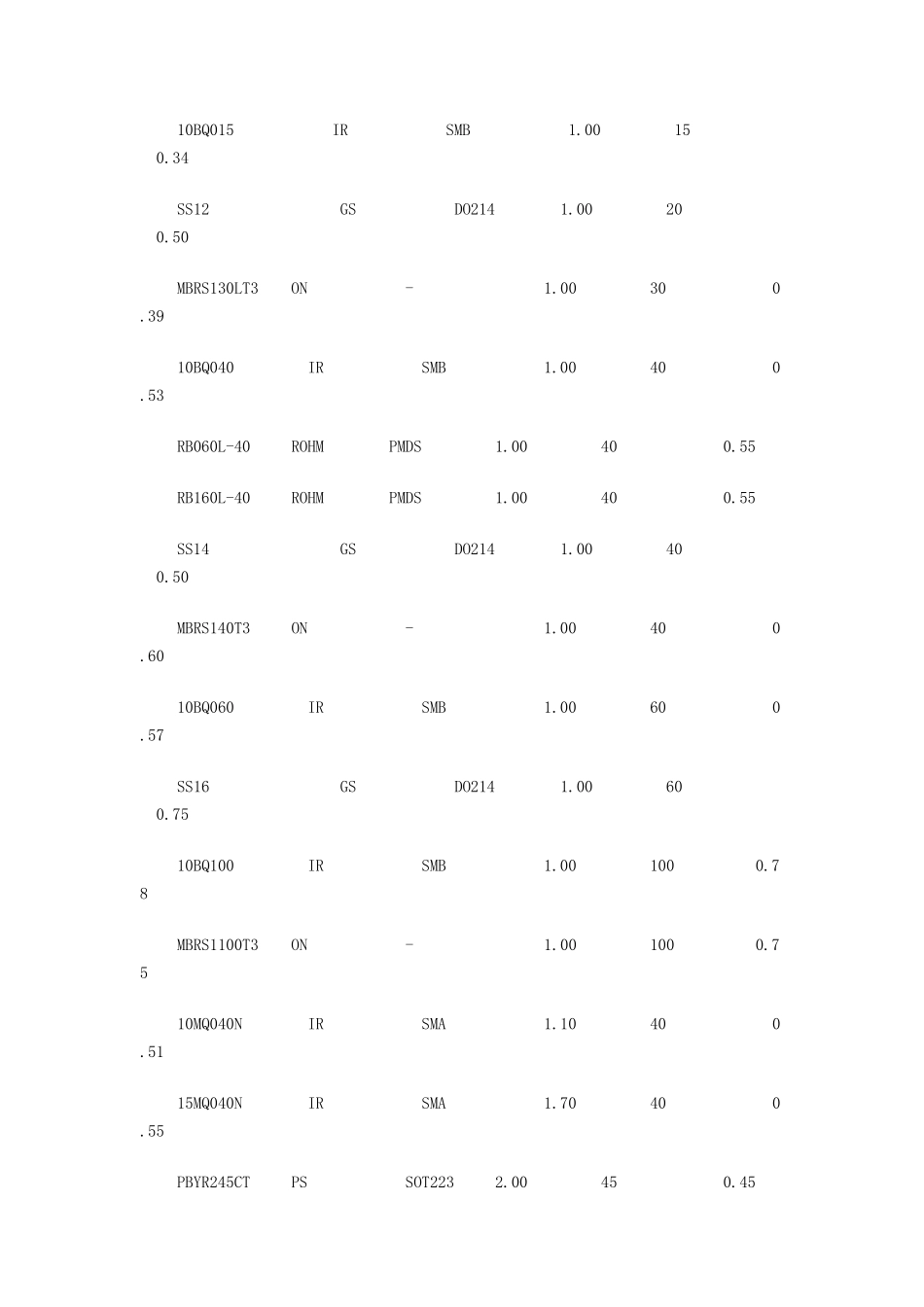

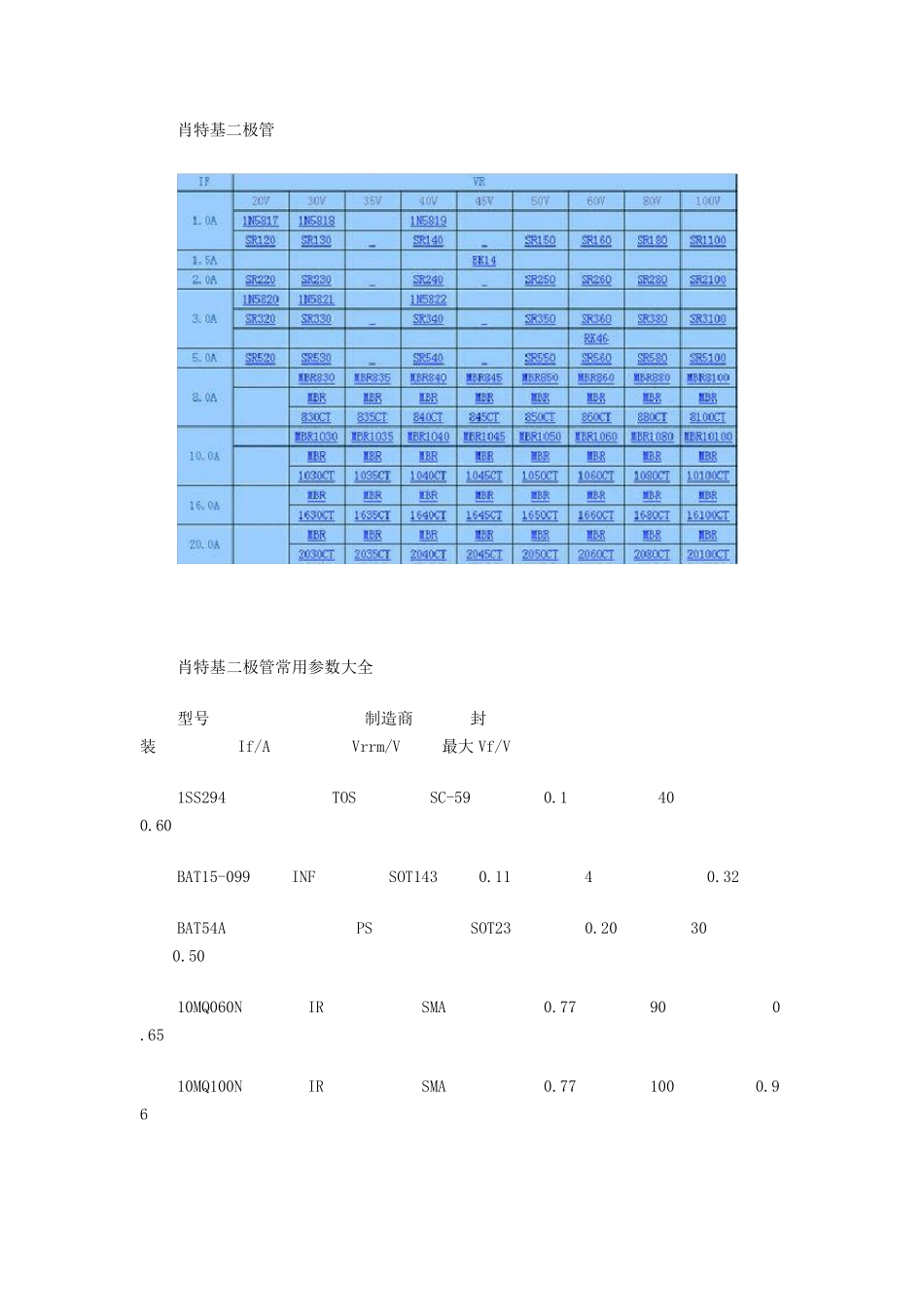

肖特基(势垒)二极管(简称SBD)整流二极管的基本原理 • FCH10A15 型号简称:10A15 • 主要参数:IF(AV)=10A, VRRM=150V • 产品封装:TO-220F • 脚位长度:6-12m m • 可测试参数:耐压VRRM 正向压降(正向直流电压)VF 漏电IR • 型号全名:FCH20A15 • 型号简称:20A15 • 主要参数:20A 150V • 产品封装:TO-220F • 可测试参数:耐压VRRM 正向压降(正向直流电压)VF 漏电IR • 在金属(例如铅)和半导体(N 型硅片)的接触面上,用已形成的肖特基来阻挡反向电压。肖特基与 PN 结的整流作用原理有根本性的差异。其耐压程度只有 40V 左右。其特长是:开关速度非常快:反向恢复时间特别地短。因此,能制作开关二极和低压大电流整流二极管。 肖特基整流二极管的主要参数 • 以下是部分常用肖特基二极管型号,以及耐压和整流电流值: 肖特基二极管 肖特基二极管常用参数大全 型号 制造商 封装 If/A Vrrm/V 最大 Vf/V 1SS294 TOS SC-59 0.1 40 0.60 BAT15-099 INF SOT143 0.11 4 0.32 BAT54A PS SOT23 0.20 30 0.50 10MQ060N IR SMA 0.77 90 0.65 10MQ100N IR SMA 0.77 100 0.96 10BQ015 IR SMB 1.00 15 0.34 SS12 GS DO214 1.00 20 0.50 MBRS130LT3 ON - 1.00 30 0.39 10BQ040 IR SMB 1.00 40 0.53 RB060L-40 ROHM PMDS 1.00 40 0.55 RB160L-40 ROHM PMDS 1.00 40 0.55 SS14 GS DO214 1.00 40 0.50 MBRS140T3 ON - 1.00 40 0.60 10BQ060 IR SMB 1.00 60 0.57 SS16 GS DO214 1.00 60 0.75 10BQ100 IR SMB 1.00 100 0.78 MBRS1100T3 ON - 1.00 100 0.75 10MQ040N IR SMA 1.10 40 0.51 15MQ040N IR SMA 1.70 40 0.55 PBYR245CT PS SOT223 2.00 45 0.45 30BQ015 IR SMC 3.00 15 0.35 30BQ040 IR SMC 3.00 40 0.51 30BQ060 IR SMC 3.00 60 0.58 30BQ100 IR SMC 3.00 100 0.79 STPS340U STM SOD6 3.00 40 0.84 MBRS340T3 ON - 3.00 40 0.52 RB051L-40 ROHM PMDS 3.00 40 0.45 MBRS360T3 ON - 3.00 60 0.70 30WQ04FN IR DPAK 3.30 40 0.62 30WQ06FN IR DPAK 3.30 60 0.70 30WQ10FN IR DPAK 3.30 100 0.91 30WQ03FN IR DPAK 3.50 30 0.52 50WQ03FN IR DPAK 5.50 30 0.53 50WQ06FN IR DPAK...
