内涨圈法管道接口修复技术施工工法

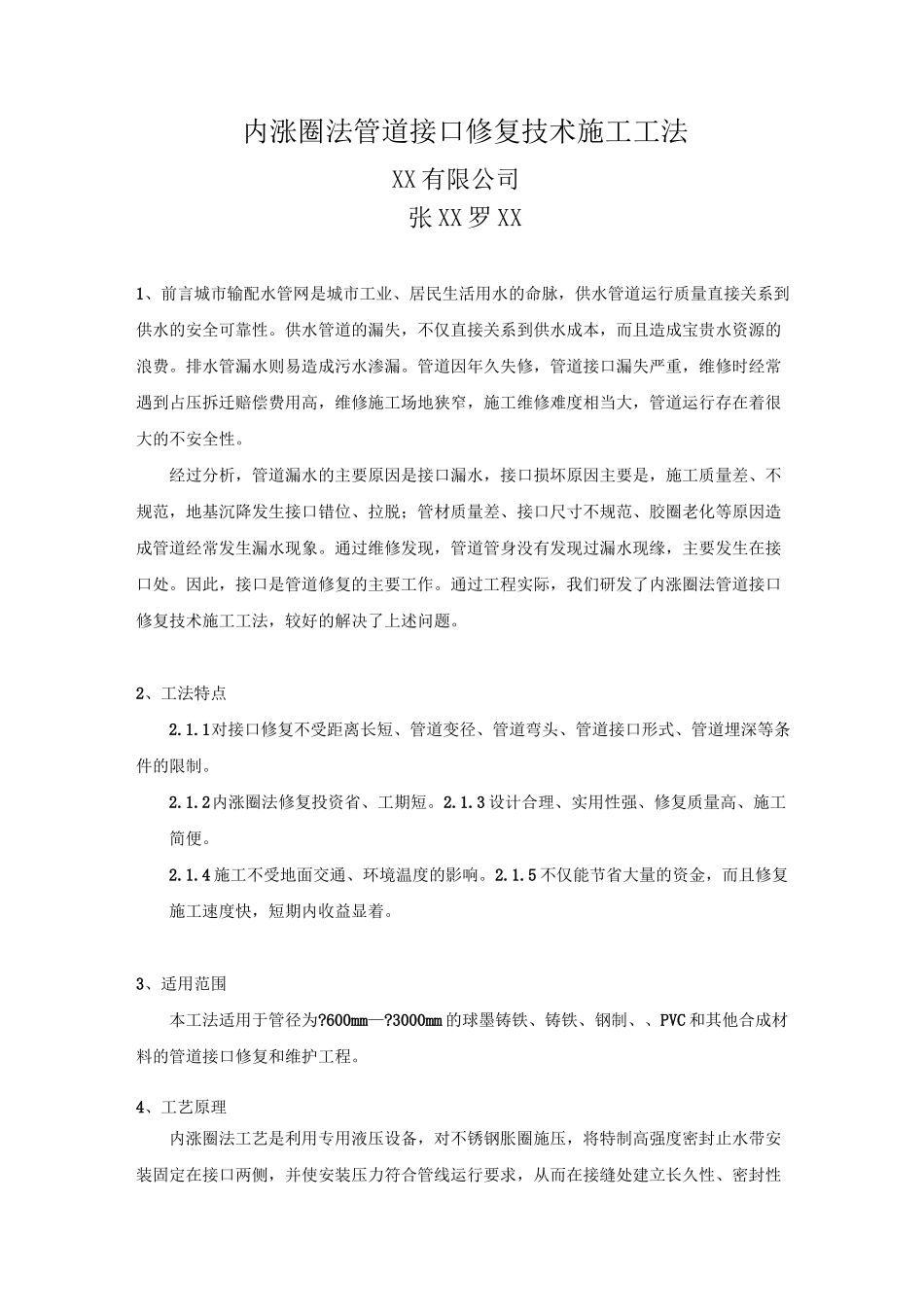

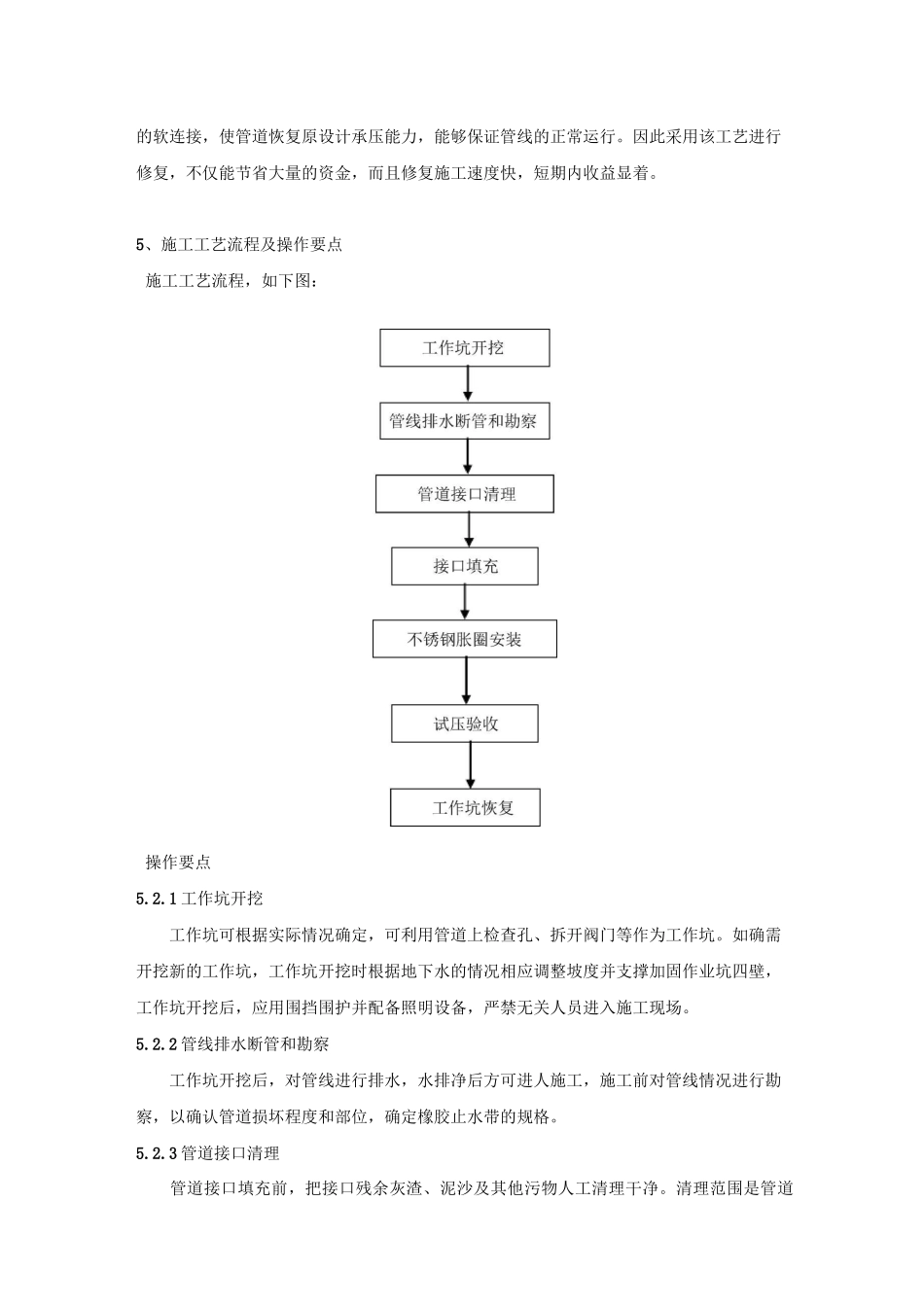

内涨圈法管道接口修复技术施工工法（2014 年度）省级工法申报材料XX 有限公司二 0 一四年三月二十三日内涨圈法管道接口修复技术施工工法XX 有限公司张 XX 罗 XX1、前言城市输配水管网是城市工业、居民生活用水的命脉，供水管道运行质量直接关系到供水的安全可靠性。供水管道的漏失，不仅直接关系到供水成本，而且造成宝贵水资源的浪费。排水管漏水则易造成污水渗漏。管道因年久失修，管道接口漏失严重，维修时经常遇到占压拆迁赔偿费用高，维修施工场地狭窄，施工维修难度相当大，管道运行存在着很大的不安全性。经过分析，管道漏水的主要原因是接口漏水，接口损坏原因主要是，施工质量差、不规范，地基沉降发生接口错位、拉脱；管材质量差、接口尺寸不规范、胶圈老化等原因造成管道经常发生漏水现象。通过维修发现，管道管身没有发现过漏水现缘，主要发生在接口处。因此，接口是管道修复的主要工作。通过工程实际，我们研发了内涨圈法管道接口修复技术施工工法，较好的解决了上述问题。2、工法特点2.1.1对接口修复不受距离长短、管道变径、管道弯头、管道接口形式、管道埋深等条件的限制。2.1.2内涨圈法修复投资省、工期短。2.1.3 设计合理、实用性强、修复质量高、施工简便。2.1.4 施工不受地面交通、环境温度的影响。2.1.5 不仅能节省大量的资金，而且修复施工速度快，短期内收益显着。3、适用范围本工法适用于管径为?600mm—?3000mm 的球墨铸铁、铸铁、钢制、、PVC 和其他合成材料的管道接口修复和维护工程。4、工艺原理内涨圈法工艺是利用专用液压设备，对不锈钢胀圈施压，将特制高强度密封止水带安装固定在接口两侧，并使安装压力符合管线运行要求，从而在接缝处建立长久性、密封性的软连接，使管道恢复原设计承压能力，能够保证管线的正常运行。因此采用该工艺进行修复，不仅能节省大量的资金，而且修复施工速度快，短期内收益显着。5、施工工艺流程及操作要点施工工艺流程，如下图：操作要点5.2.1 工作坑开挖工作坑可根据实际情况确定，可利用管道上检查孔、拆开阀门等作为工作坑。如确需开挖新的工作坑，工作坑开挖时根据地下水的情况相应调整坡度并支撑加固作业坑四壁，工作坑开挖后，应用围挡围护并配备照明设备，严禁无关人员进入施工现场。5.2.2 管线排水断管和勘察工作坑开挖后，对管线进行排水，水排净后方可进人施工，施工前对管线情况进行勘察，以确认管道损坏程度和部位，确定橡胶止水带的规格。5.2.3 管道接口...
