3RW44软启动操作步骤

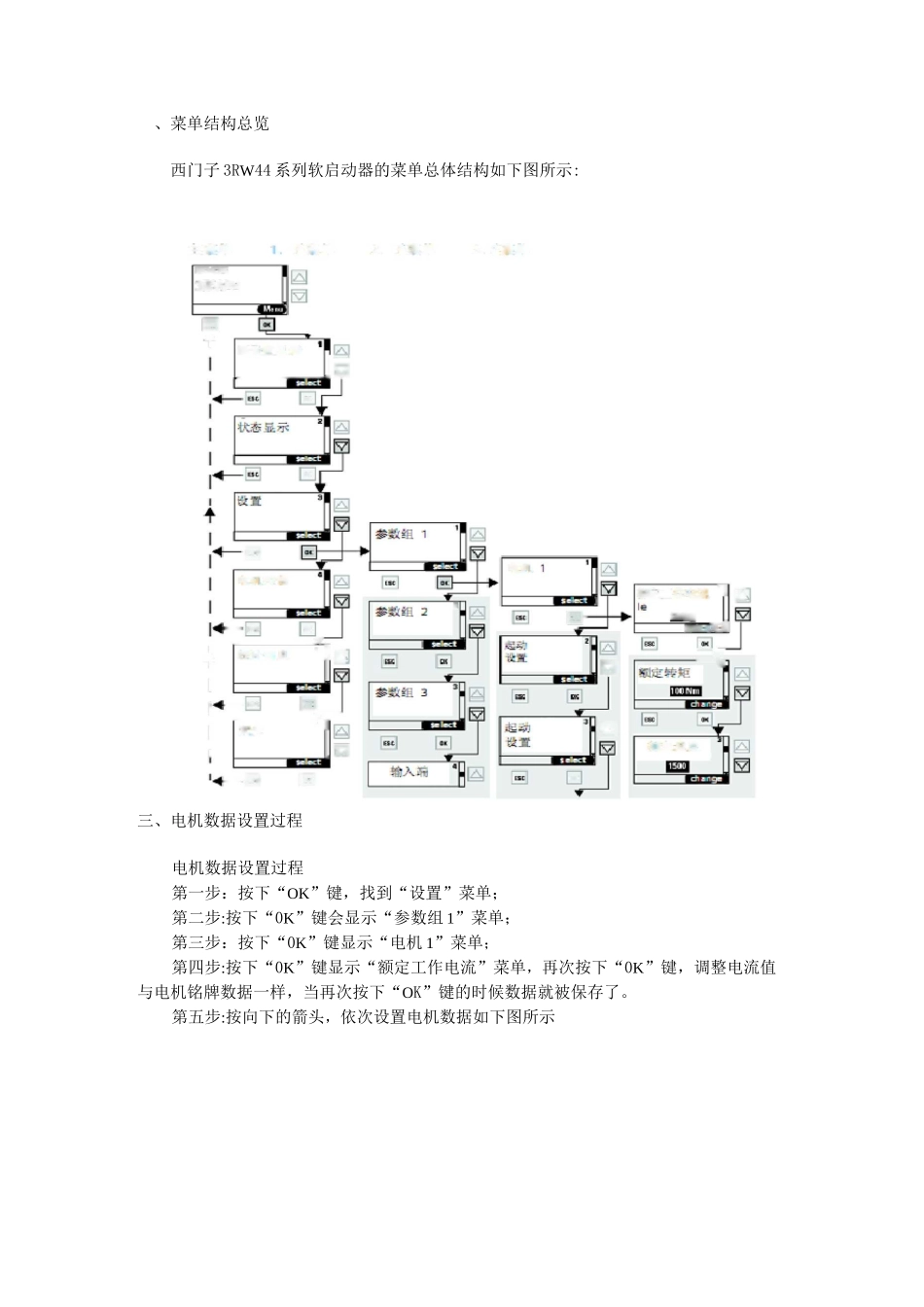

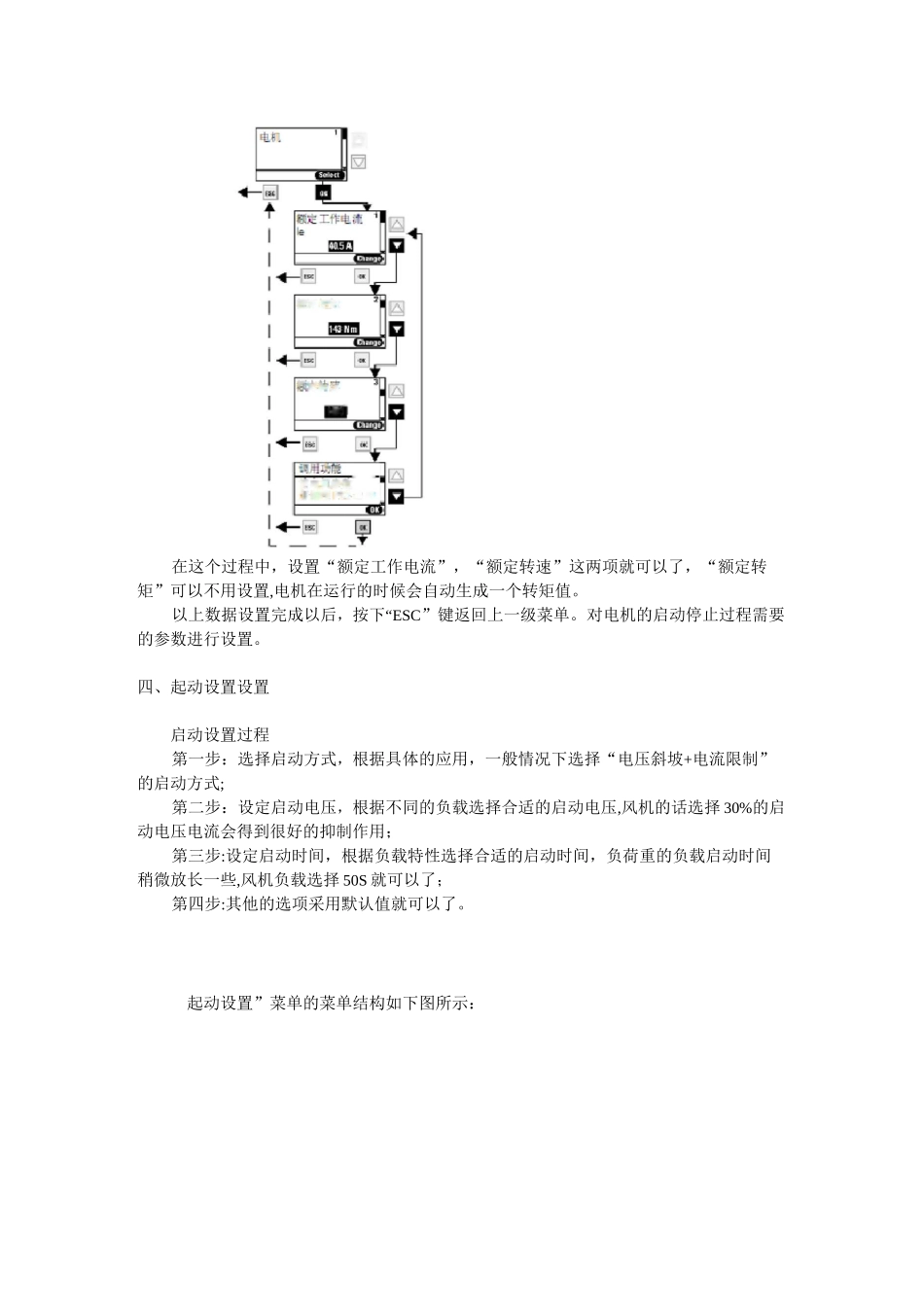

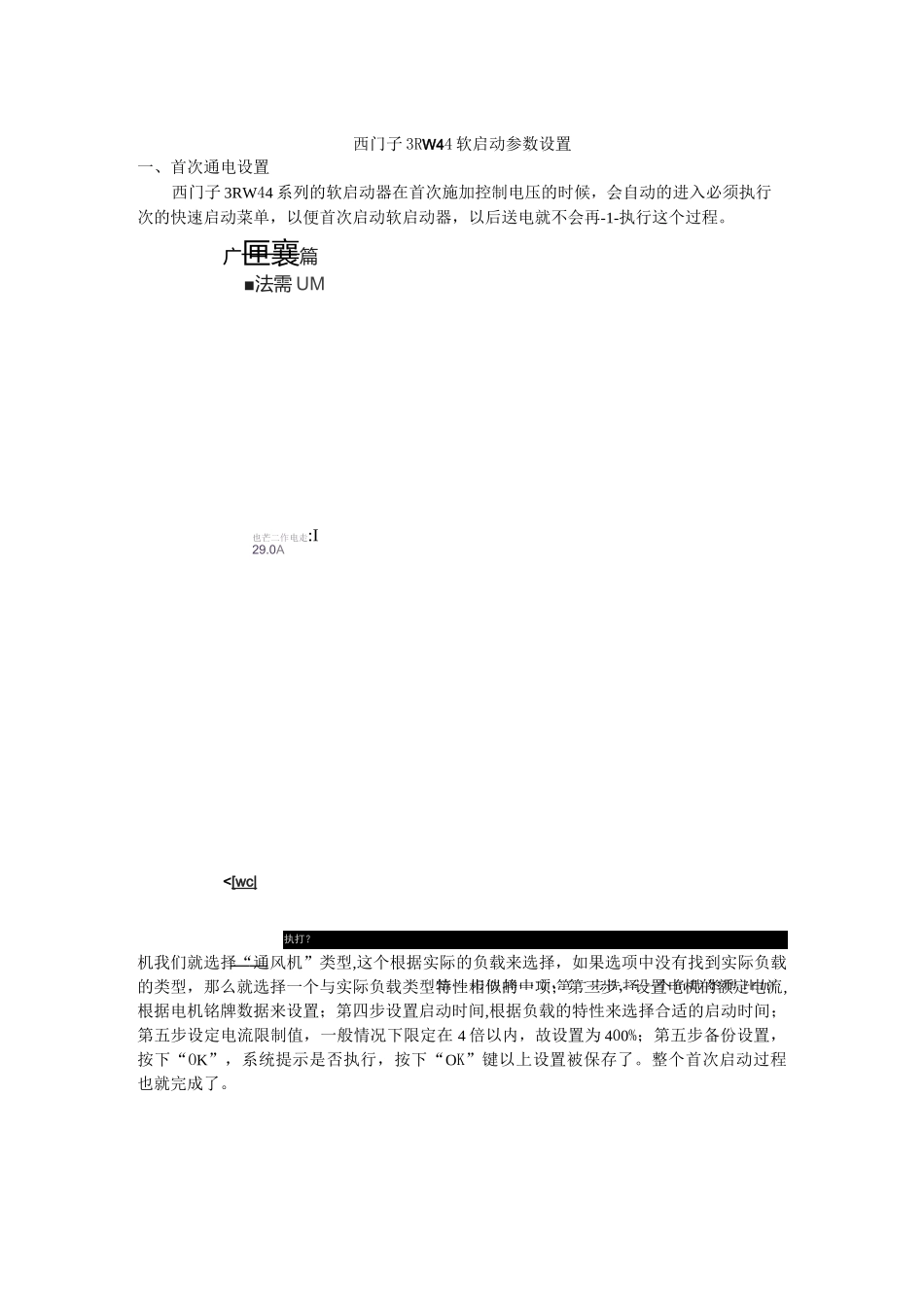

——第一步选择中文;第二步选择一个负载类型,比如西门子 3RW44 软启动参数设置一、首次通电设置西门子 3RW44 系列的软启动器在首次施加控制电压的时候，会自动的进入必须执行次的快速启动菜单，以便首次启动软启动器，以后送电就不会再-1-执行这个过程。广匣襄篇■法需 UM也芒二作电走:I29.0A<[wc|执打？机我们就选择“通风机”类型,这个根据实际的负载来选择，如果选项中没有找到实际负载的类型，那么就选择一个与实际负载类型特性相似的一项；第三步，设置电机的额定电流,根据电机铭牌数据来设置；第四步设置启动时间,根据负载的特性来选择合适的启动时间；第五步设定电流限制值，一般情况下限定在 4 倍以内，故设置为 400%；第五步备份设置，按下“OK”，系统提示是否执行，按下“OK”键以上设置被保存了。整个首次启动过程也就完成了。--电3&0au0—早两电菽控刊醍工作电旋 U|Ztaaj-KaiLijjnB|克全 TI■囱埶定竝;童EIIMCNE3RW4.3 英单2.子葵单玄子英单5MH 直辰示辰—0E*址计佶忌 5RgI|—3 回—"L“#■、菜单结构总览西门子 3RW44 系列软启动器的菜单总体结构如下图所示:三、电机数据设置过程电机数据设置过程第一步：按下“OK”键，找到“设置”菜单；第二步:按下“0K”键会显示“参数组 1”菜单；第三步：按下“0K”键显示“电机 1”菜单；第四步:按下“0K”键显示“额定工作电流”菜单，再次按下“0K”键，调整电流值与电机铭牌数据一样，当再次按下“OK”键的时候数据就被保存了。第五步:按向下的箭头，依次设置电机数据如下图所示底主特磁輻电杠挣丸~夏制?t 出春 m 申t'「'77在这个过程中，设置“额定工作电流”，“额定转速”这两项就可以了，“额定转矩”可以不用设置,电机在运行的时候会自动生成一个转矩值。以上数据设置完成以后，按下“ESC”键返回上一级菜单。对电机的启动停止过程需要的参数进行设置。四、起动设置设置启动设置过程第一步：选择启动方式，根据具体的应用，一般情况下选择“电压斜坡+电流限制”的启动方式;第二步：设定启动电压，根据不同的负载选择合适的启动电压,风机的话选择 30%的启动电压电流会得到很好的抑制作用；第三步:设定启动时间，根据负载特性选择合适的启动时间，负荷重的负载启动时间稍微放长一些,风机负载选择 50S 就可以了；第四步:其他的选项采用默认值就可以了。起动设置”菜单的菜单结构如下图所示：0...360i20...100%以上起动设置过程设置完成以后，按下“ESC”键返回...
