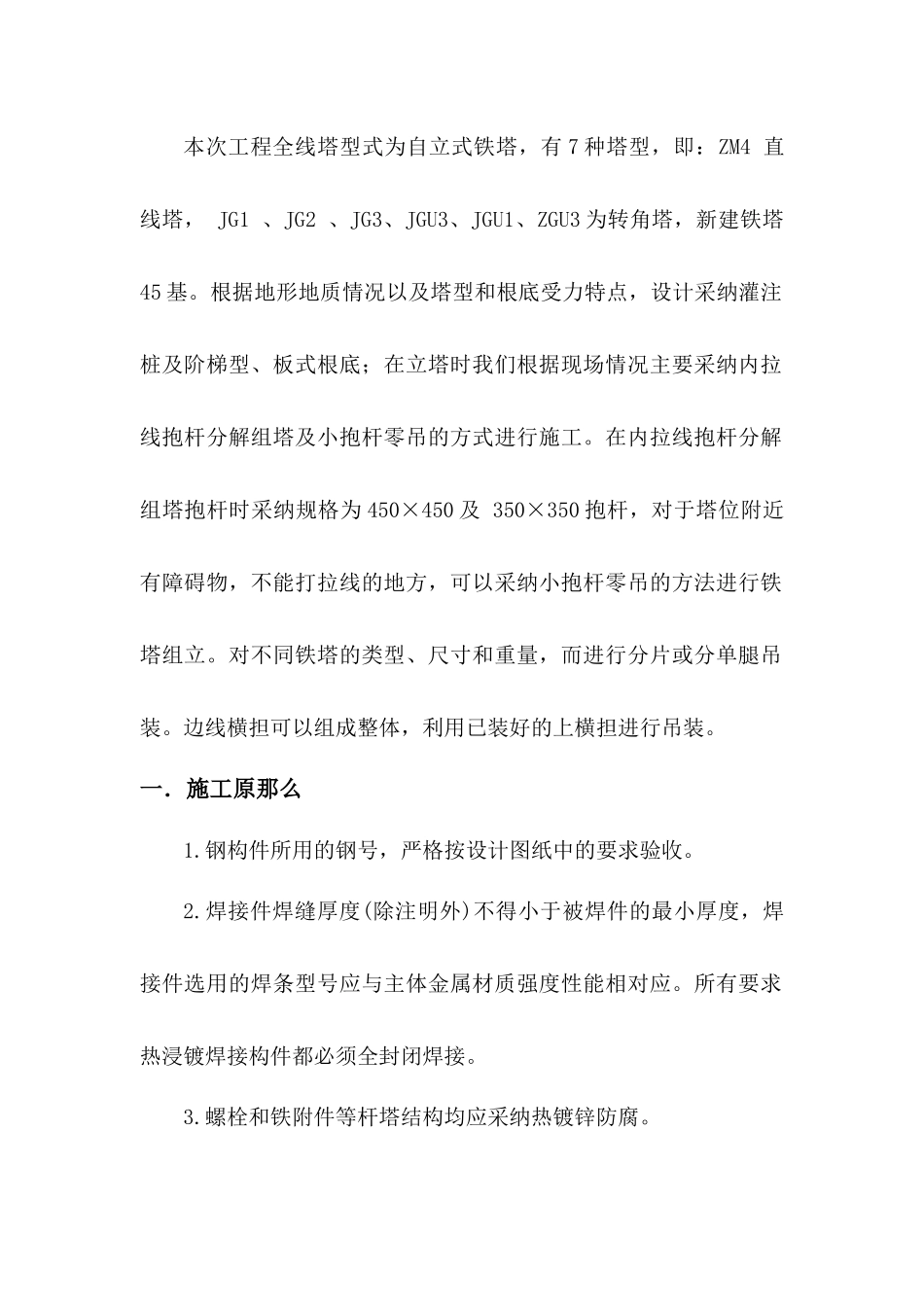

批准: 日期: 年 月 日审核: 日期: 年 月 日编制: 日期: 年 月 日 本次工程全线塔型式为自立式铁塔,有 7 种塔型,即:ZM4 直线塔, JG1 、JG2 、JG3、JGU3、JGU1、ZGU3 为转角塔,新建铁塔45 基。根据地形地质情况以及塔型和根底受力特点,设计采纳灌注桩及阶梯型、板式根底;在立塔时我们根据现场情况主要采纳内拉线抱杆分解组塔及小抱杆零吊的方式进行施工。在内拉线抱杆分解组塔抱杆时采纳规格为 450×450 及 350×350 抱杆,对于塔位附近有障碍物,不能打拉线的地方,可以采纳小抱杆零吊的方法进行铁塔组立。对不同铁塔的类型、尺寸和重量,而进行分片或分单腿吊装。边线横担可以组成整体,利用已装好的上横担进行吊装。一.施工原那么1.钢构件所用的钢号,严格按设计图纸中的要求验收。2.焊接件焊缝厚度(除注明外)不得小于被焊件的最小厚度,焊接件选用的焊条型号应与主体金属材质强度性能相对应。所有要求热浸镀焊接构件都必须全封闭焊接。3.螺栓和铁附件等杆塔结构均应采纳热镀锌防腐。4.采纳?电力金具产品样本?的金具零件。5.脚钉装设方向:直线杆:装在统—方向。耐张及转角杆:装在双杆外侧。三联杆:装在跳线横担的反侧。铁塔:具体见铁塔结构加工安装统一要求。6.转角及终端杆组立后须向外角侧预偏,以保证其架线后不向内角侧倾斜;转角及终端杆取表所列预偏值为宜(施工中可根据实际情况相对调整)。线路转角范围 α杆组立后预偏值(毫米)转角杆(杆顶值)终端杆00<α≤300200300(杆顶)300<α≤600250600<α≤9003007.直线杆的吊杆应收紧,使横担在挂线前能向上预偏,悬臂端部向上的预偏值一般以 1/100 悬臂长为宜。8.直线杆不允许采纳二倍导(地)线荷重吊装方法施工。9.耐张、转角及终端杆塔(包括三联杆)导地线紧线前,在挂线点附近均应打好顺线方向的临时平衡拉线,拉线对地夹角应小于450.不能采纳三相同时紧线的施工方法,紧线顺序为先紧中相再紧边相,或按组装图中要求顺序进行。施工时牵引绳对地夹角小于200。10.铁塔安装时应注意螺栓规格的使用,核对图纸,检查螺栓实际穿过构件的总厚度有无改变,改变程度是否影响螺栓规格的使用。在架导聪前螺栓必须按要求进行紧固,架线后再全面复紧—遍,每次螺栓的紧固力矩不应小于下表值,并检查图纸要求的双帽螺栓是否装齐并紧固,螺柱的扭矩如下表:螺栓规格M12M16M20M244000800010000200005000120001700030000二.操作方法铁塔分片的原那么 分片重量不超过抱...
