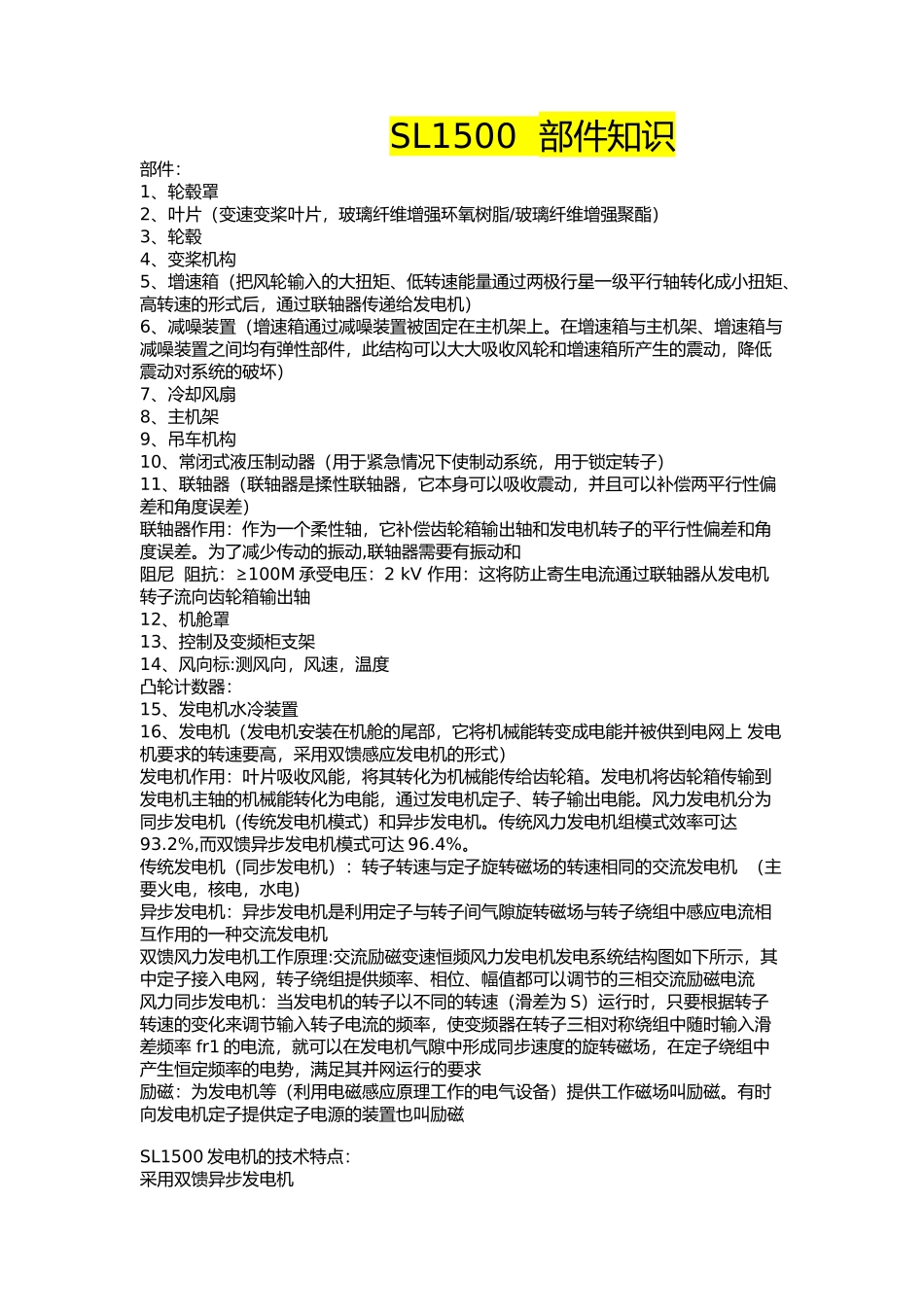

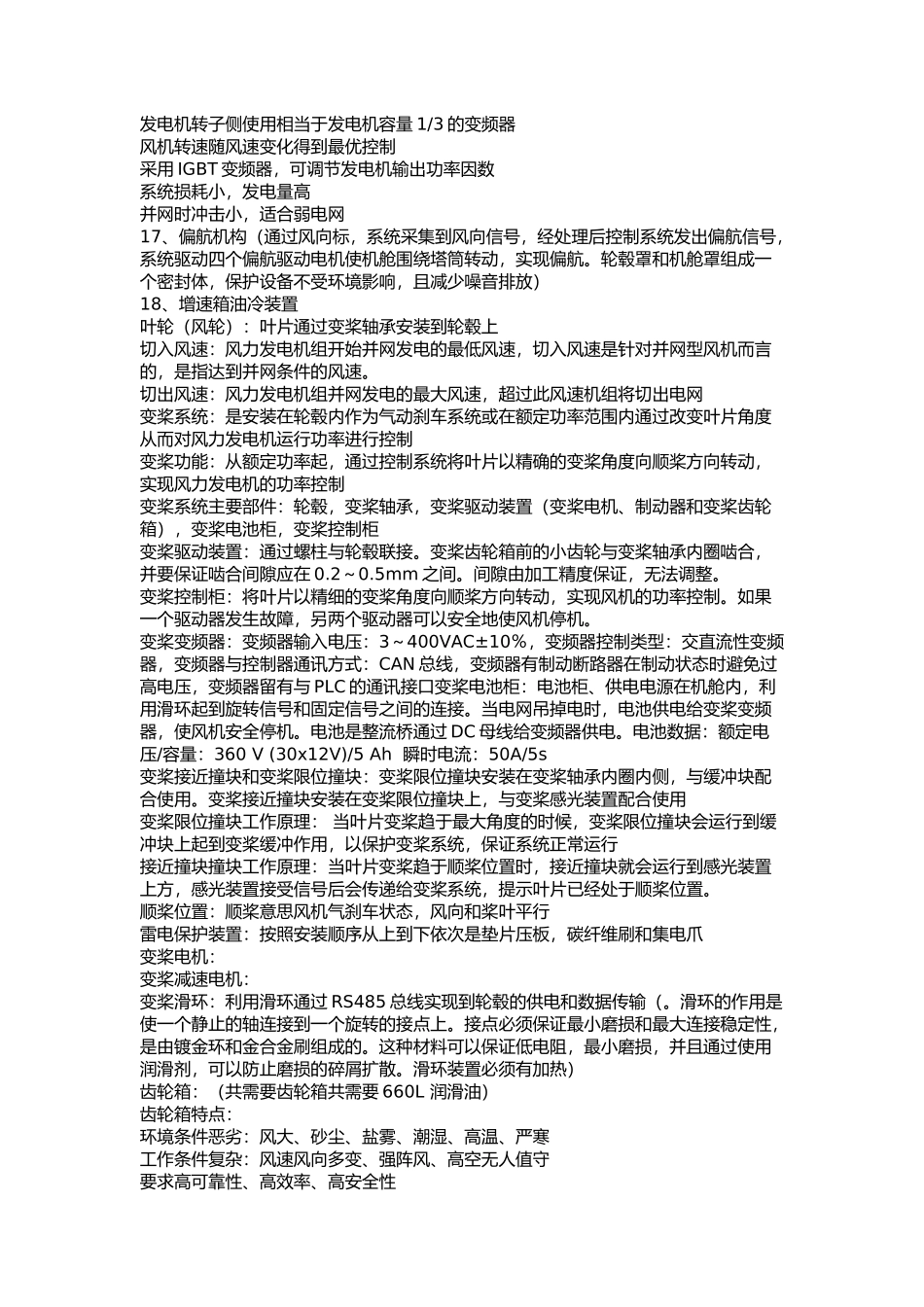

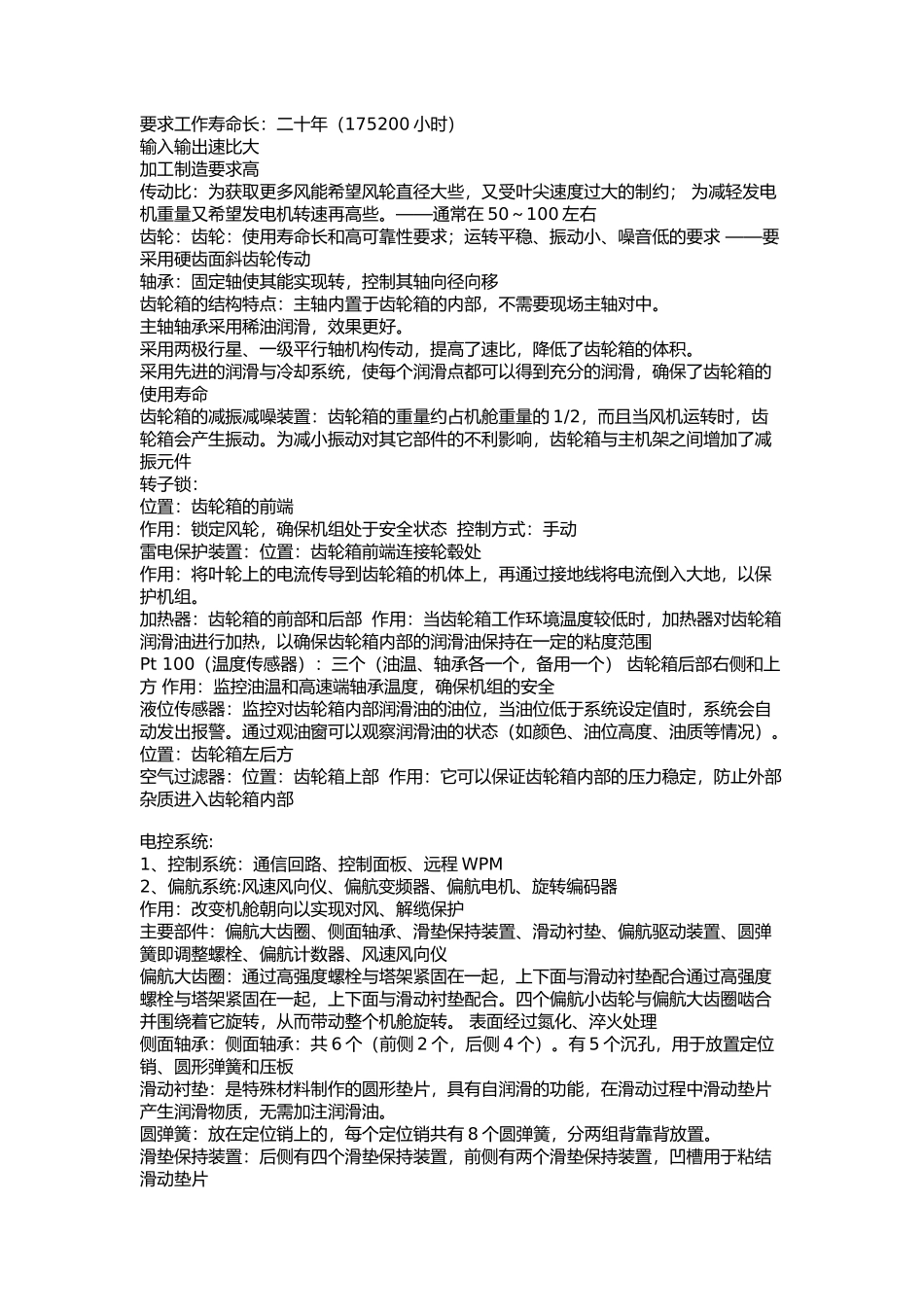

SL1500部件知识部件：1、轮毂罩2、叶片（变速变桨叶片，玻璃纤维增强环氧树脂/玻璃纤维增强聚酯）3、轮毂4、变桨机构5、增速箱（把风轮输入的大扭矩、低转速能量通过两极行星一级平行轴转化成小扭矩、高转速的形式后，通过联轴器传递给发电机）6、减噪装置（增速箱通过减噪装置被固定在主机架上。在增速箱与主机架、增速箱与减噪装置之间均有弹性部件，此结构可以大大吸收风轮和增速箱所产生的震动，降低震动对系统的破坏）7、冷却风扇8、主机架9、吊车机构10、常闭式液压制动器（用于紧急情况下使制动系统，用于锁定转子）11、联轴器（联轴器是揉性联轴器，它本身可以吸收震动，并且可以补偿两平行性偏差和角度误差）联轴器作用：作为一个柔性轴，它补偿齿轮箱输出轴和发电机转子的平行性偏差和角度误差。为了减少传动的振动,联轴器需要有振动和阻尼阻抗：≥100M承受电压：2kV作用：这将防止寄生电流通过联轴器从发电机转子流向齿轮箱输出轴12、机舱罩13、控制及变频柜支架14、风向标:测风向，风速，温度凸轮计数器：15、发电机水冷装置16、发电机（发电机安装在机舱的尾部，它将机械能转变成电能并被供到电网上发电机要求的转速要高，采用双馈感应发电机的形式）发电机作用：叶片吸收风能，将其转化为机械能传给齿轮箱。发电机将齿轮箱传输到发电机主轴的机械能转化为电能，通过发电机定子、转子输出电能。风力发电机分为同步发电机（传统发电机模式）和异步发电机。传统风力发电机组模式效率可达93.2%,而双馈异步发电机模式可达96.4%。传统发电机（同步发电机）：转子转速与定子旋转磁场的转速相同的交流发电机（主要火电，核电，水电)异步发电机：异步发电机是利用定子与转子间气隙旋转磁场与转子绕组中感应电流相互作用的一种交流发电机双馈风力发电机工作原理:交流励磁变速恒频风力发电机发电系统结构图如下所示，其中定子接入电网，转子绕组提供频率、相位、幅值都可以调节的三相交流励磁电流风力同步发电机：当发电机的转子以不同的转速（滑差为S）运行时，只要根据转子转速的变化来调节输入转子电流的频率，使变频器在转子三相对称绕组中随时输入滑差频率fr1的电流，就可以在发电机气隙中形成同步速度的旋转磁场，在定子绕组中产生恒定频率的电势，满足其并网运行的要求励磁：为发电机等（利用电磁感应原理工作的电气设备）提供工作磁场叫励磁。有时向发电机定子提供定子电源的装置也叫励磁SL1500发电机的技术特点：采用双馈异步发电机发电机转子侧使用相当于发电机容量1/3的变频器风机转速随风速变化得到最优控制采用IGBT变频器，可调节发电机输出功率因数系统损耗小，发电量高并网时冲击小，适合弱电网17、偏航机构（通过风向标，系统采集到风向信号，经处理后控制系统发出偏航信号，系统驱动四个偏航驱动电机使机舱围绕塔筒转动，实现偏航。轮毂罩和机舱罩组成一个密封体，保护设备不受环境影响，且减少噪音排放）18、增速箱油冷装置叶轮（风轮）：叶片通过变桨轴承安装到轮毂上切入风速：风力发电机组开始并网发电的最低风速，切入风速是针对并网型风机而言的，是指达到并网条件的风速。切出风速：风力发电机组并网发电的最大风速，超过此风速机组将切出电网变桨系统：是安装在轮毂内作为气动刹车系统或在额定功率范围内通过改变叶片角度从而对风力发电机运行功率进行控制变桨功能：从额定功率起，通过控制系统将叶片以精确的变桨角度向顺桨方向转动，实现风力发电机的功率控制变桨系统主要部件：轮毂，变桨轴承，变桨驱动装置（变桨电机、制动器和变桨齿轮箱），变桨电池柜，变桨控制柜变桨驱动装置：通过螺柱与轮毂联接。变桨齿轮箱前的小齿轮与变桨轴承内圈啮合，并要保证啮合间隙应在0.2～0.5mm之间。间隙由加工精度保证，无法调整。变桨控制柜：将叶片以精细的变桨角度向顺桨方向转动，实现风机的功率控制。如果一个驱动器发生故障，另两个驱动器可以安全地使风机停机。变桨变频器：变频器输入电压：3～400VAC±10％，变频器控制类型：交直流性变频器，变频器与控制器通讯方式：CAN总线，变频器有制动断路器在制动状态时避免过高电压，变频器留有与PLC的通讯接口...
