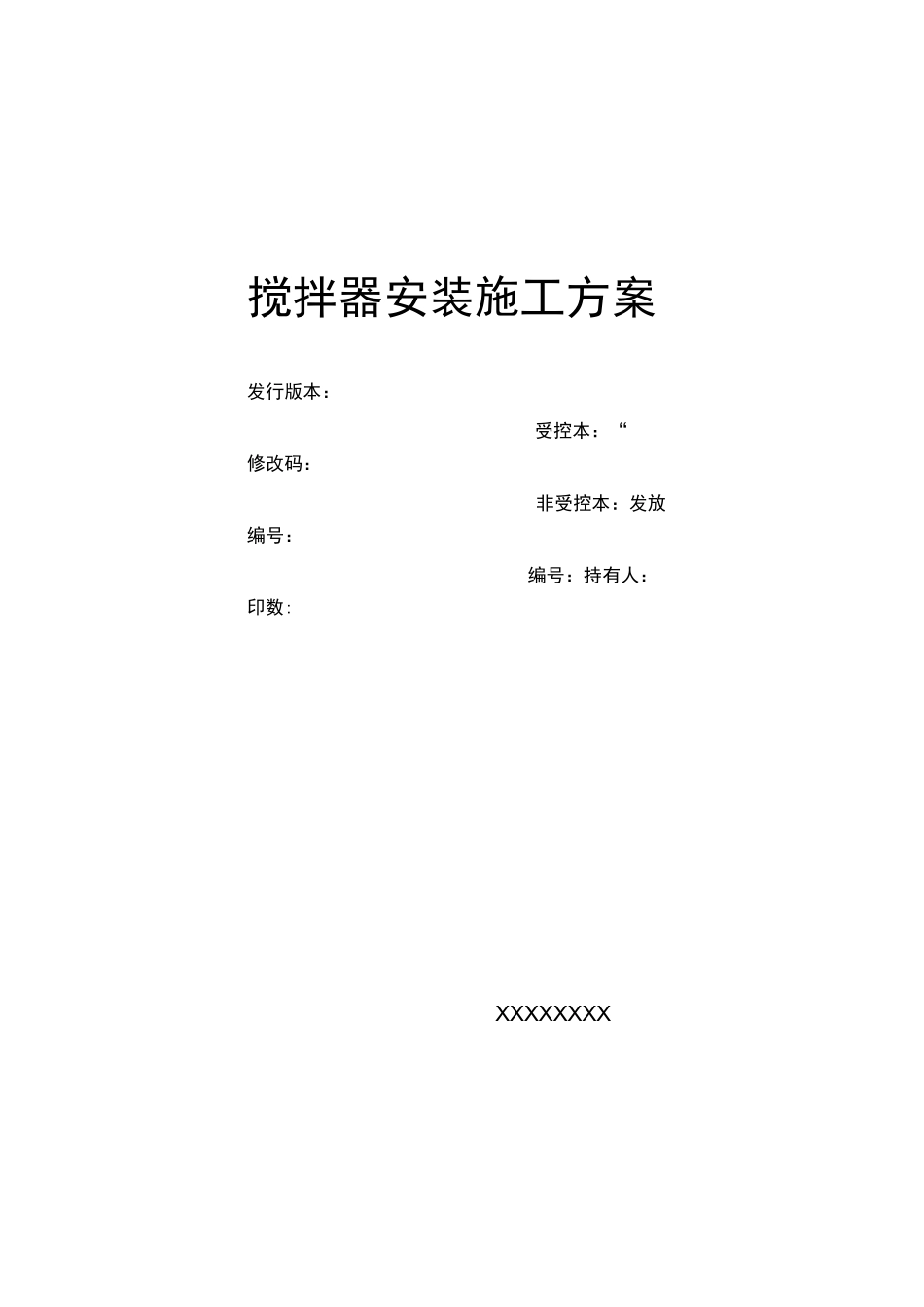

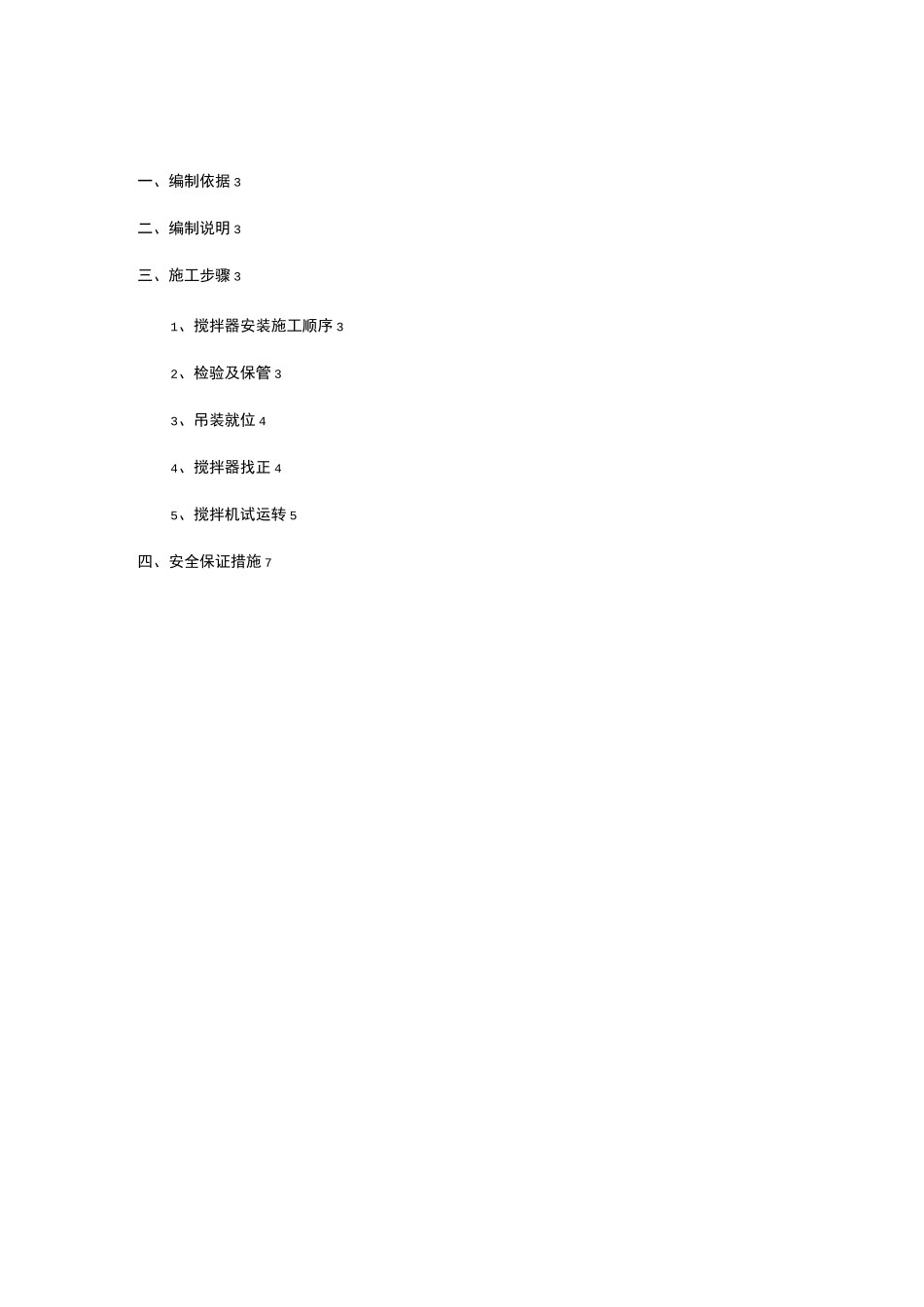

搅拌器安装施工方案发行版本:修改码:编号:印数:受控本:“非受控本:发放编号:持有人:XXXXXXXX一、编制依据 3二、编制说明 3三、施工步骤 31、搅拌器安装施工顺序 32、检验及保管 33、吊装就位 44、搅拌器找正 45、搅拌机试运转 5四、安全保证措施 72niiiiiiiiiiiiiiirrrn3IIIIIIIIIIIlllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllrrrrnllllllllllllllllllllll1DDDDDDDDDD2DDDDDD(1)川 ii 川 I 川 I 川 I 川 I 川 I 川川 rrrnrrn 等技术文件。(2)、搅拌器开箱检验应由业主有关部门组织和施工项目部、器材办、专责技术员、钳工的共同参加下进行。对照装箱单及图样,检查及清点以下内容,并填写“设备开箱检验记录”。1)、箱号、箱数及包装情况;2)、设备名称、类别、型号及规格;3)、设备外形尺寸;4)、设备内件及附件的规格、尺寸及数量;5)、设备表面损坏、变形及锈蚀状况。(3)、在安装之前,对已开箱检验过的搅拌器及零部件要妥善存放和保管。3DDDDD(1)、搅拌器安装之前,支撑搅拌器的钢结构必须安装完毕,并且符合相应的施工图纸和规范要求;(2)、搅拌器的安装在储罐安装完毕、试压合格后进行;(3) 、搅拌器安装时,采用吊车进行吊装就位;(4) 、吊装前,应仔细检查绳具和工具,对吊点位置采用一定的保护。(5)、吊装时,应保持平稳,不得与钢结构框架等相碰。4DDDDDD搅拌器的找正严格按下列要求执行:(1)、找正基准面在安装搅拌器的顶部法兰面上(2)、要求找顶法兰面的水平度,允许偏差符合搅拌器说明书要求;(3)、顶法兰找平采用平尺和方水平仪进行;(4)、找正完毕时,搅拌器填料密封处轴的径向摆动量不大于搅拌器说明书中的技术要求(5)、其余安装要求按照搅拌器安装说明书的要求进行。5DDDDDDD(1)、成立搅拌器试车小组,全面负责搅拌器试运转工作(2)、试车条件的确认1)、机械、管道部分a、搅拌机的储罐安装试验完毕并检查合格;b、搅拌机及内部构件(搅拌叶、底部轴承等)安装完,并经检查合格;c、储罐内部清洗完,经检查合格,人孔用临时垫片封闭;d、关闭与储罐连接的所有管道阀门,或用盲板将管道系统隔离;e、储罐内填加洁净水至最高液位;f、罐顶放空阀打开,检查底部排放正常(要确认排放管径小于通气孔直径);g、给电机轴承加注润滑脂;h、给搅拌机轴承加润滑脂;i、检查联轴器对...
