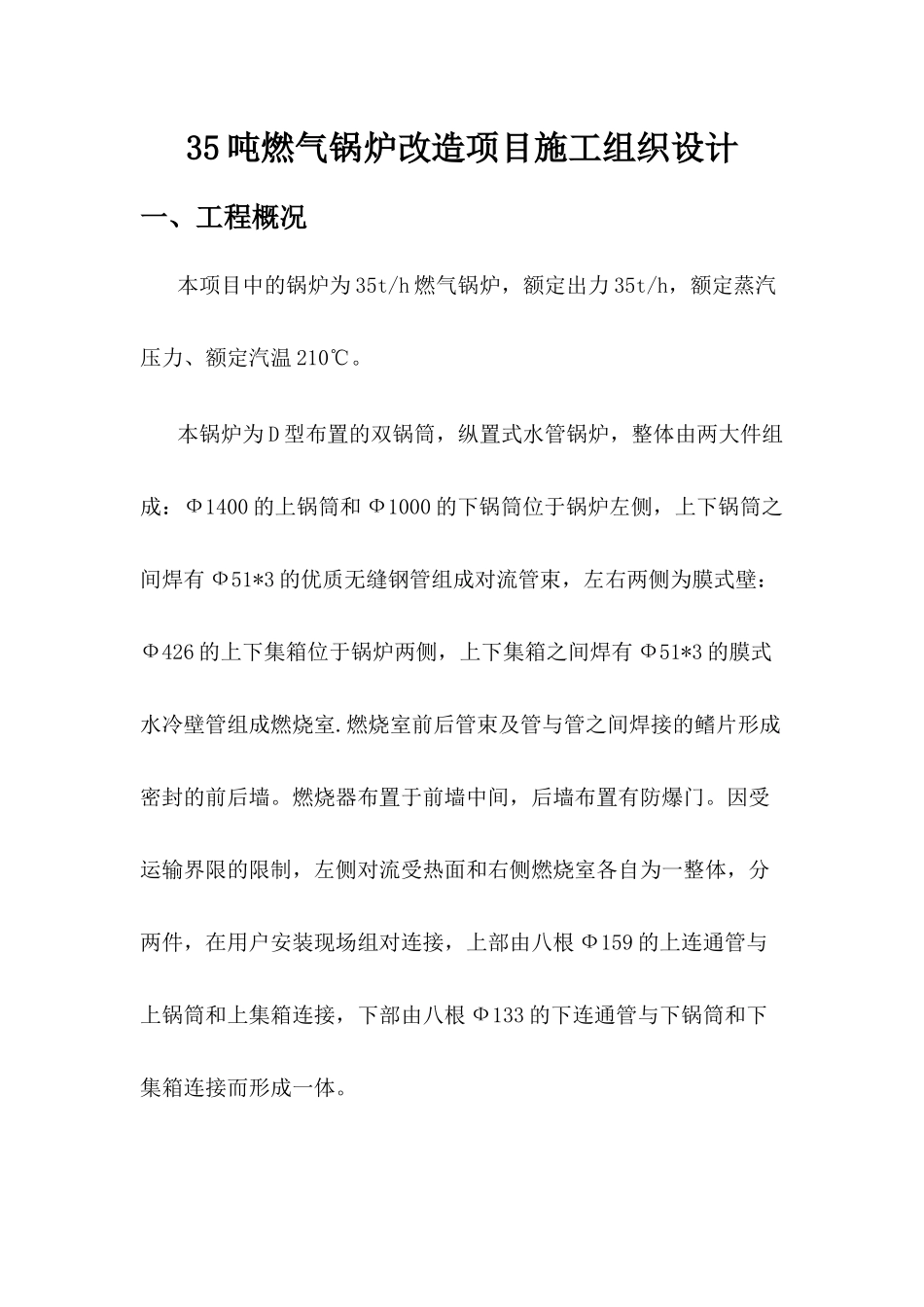

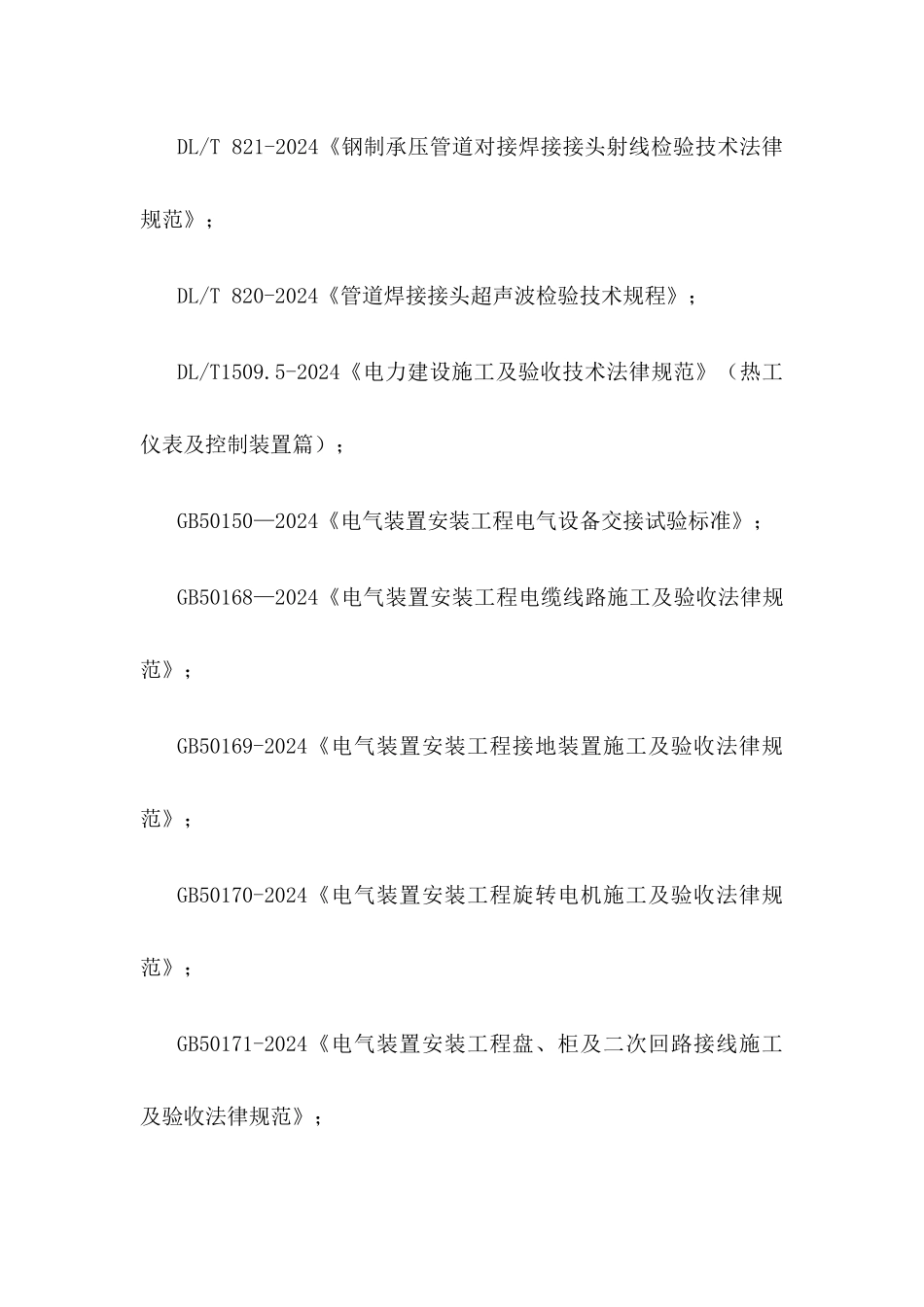

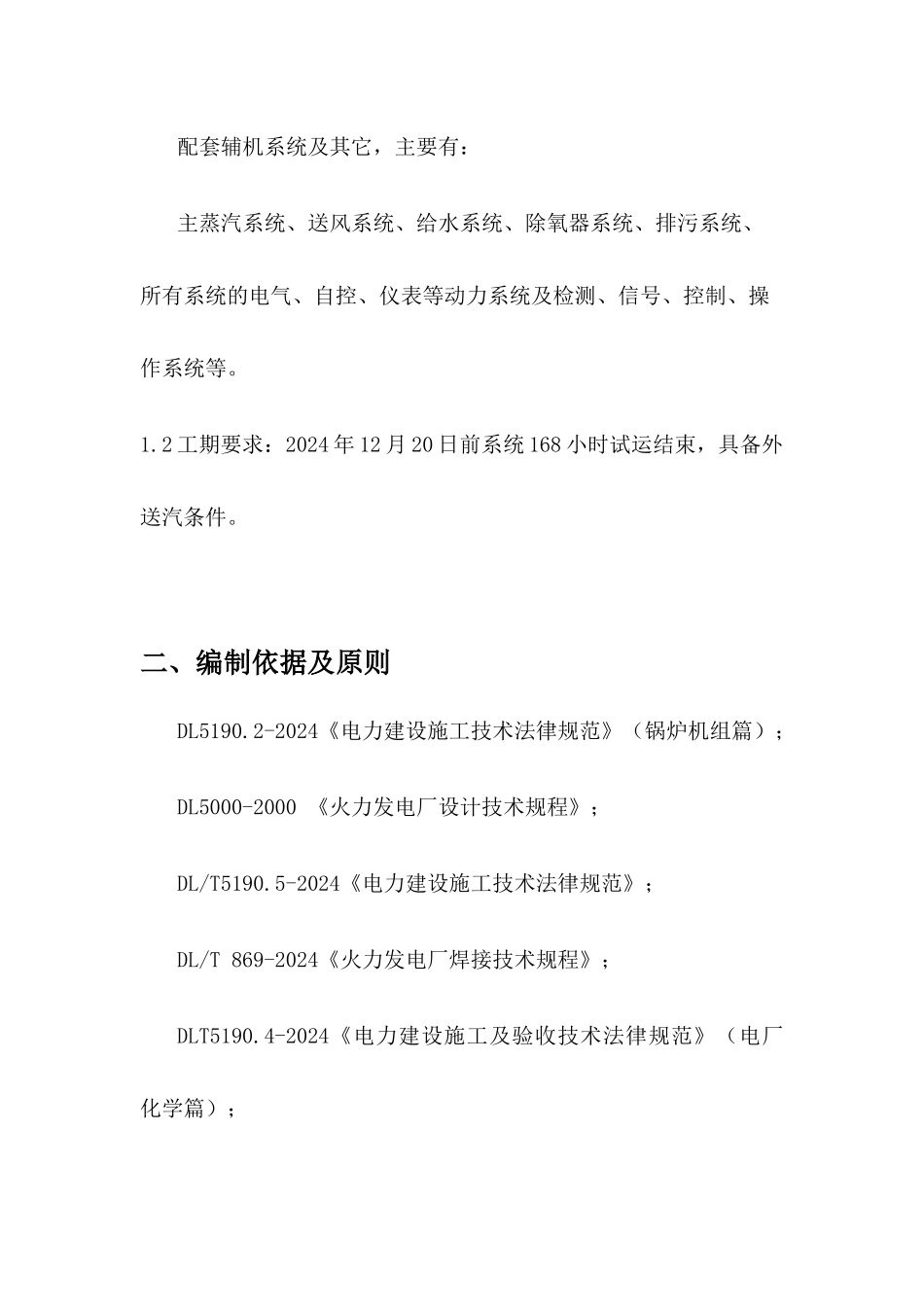

35 吨燃气锅炉改造项目施工组织设计一、工程概况本项目中的锅炉为 35t/h 燃气锅炉，额定出力 35t/h，额定蒸汽压力、额定汽温 210℃。本锅炉为 D 型布置的双锅筒，纵置式水管锅炉，整体由两大件组成：Ф1400 的上锅筒和 Ф1000 的下锅筒位于锅炉左侧，上下锅筒之间焊有 Ф51*3 的优质无缝钢管组成对流管束，左右两侧为膜式壁：Ф426 的上下集箱位于锅炉两侧，上下集箱之间焊有 Ф51*3 的膜式水冷壁管组成燃烧室.燃烧室前后管束及管与管之间焊接的鳍片形成密封的前后墙。燃烧器布置于前墙中间，后墙布置有防爆门。因受运输界限的限制，左侧对流受热面和右侧燃烧室各自为一整体，分两件，在用户安装现场组对连接，上部由八根 Ф159 的上连通管与上锅筒和上集箱连接，下部由八根 Ф133 的下连通管与下锅筒和下集箱连接而形成一体。配套辅机系统及其它，主要有：主蒸汽系统、送风系统、给水系统、除氧器系统、排污系统、所有系统的电气、自控、仪表等动力系统及检测、信号、控制、操作系统等。1.2 工期要求：2024 年 12 月 20 日前系统 168 小时试运结束，具备外送汽条件。二、编制依据及原则DL5190.2-2024《电力建设施工技术法律规范》（锅炉机组篇）；DL5000-2000 《火力发电厂设计技术规程》；DL/T5190.5-2024《电力建设施工技术法律规范》；DL/T 869-2024《火力发电厂焊接技术规程》；DLT5190.4-2024《电力建设施工及验收技术法律规范》（电厂化学篇）；DL/T 821-2024《钢制承压管道对接焊接接头射线检验技术法律规范》；DL/T 820-2024《管道焊接接头超声波检验技术规程》；DL/T1509.5-2024《电力建设施工及验收技术法律规范》（热工仪表及控制装置篇）；GB50150—2024《电气装置安装工程电气设备交接试验标准》；GB50168—2024《电气装置安装工程电缆线路施工及验收法律规范》；GB50169-2024《电气装置安装工程接地装置施工及验收法律规范》；GB50170-2024《电气装置安装工程旋转电机施工及验收法律规范》；GB50171-2024《电气装置安装工程盘、柜及二次回路接线施工及验收法律规范》；GB50231-2024《 机械设备安装工程施工及验收通用法律规范》；GB50205-2001《钢结构工程施工质量验收法律规范》；2024《电力建设安全工作规程》（火力发电）；GB50017-2024《钢结构设计法律规范》；DLT777-2001《火力发电厂锅炉耐火材料技术条件》；GB50078-2024《烟囱工程施工及验收法律规范》；JGJ18—2024《钢筋焊接及验收法律...
