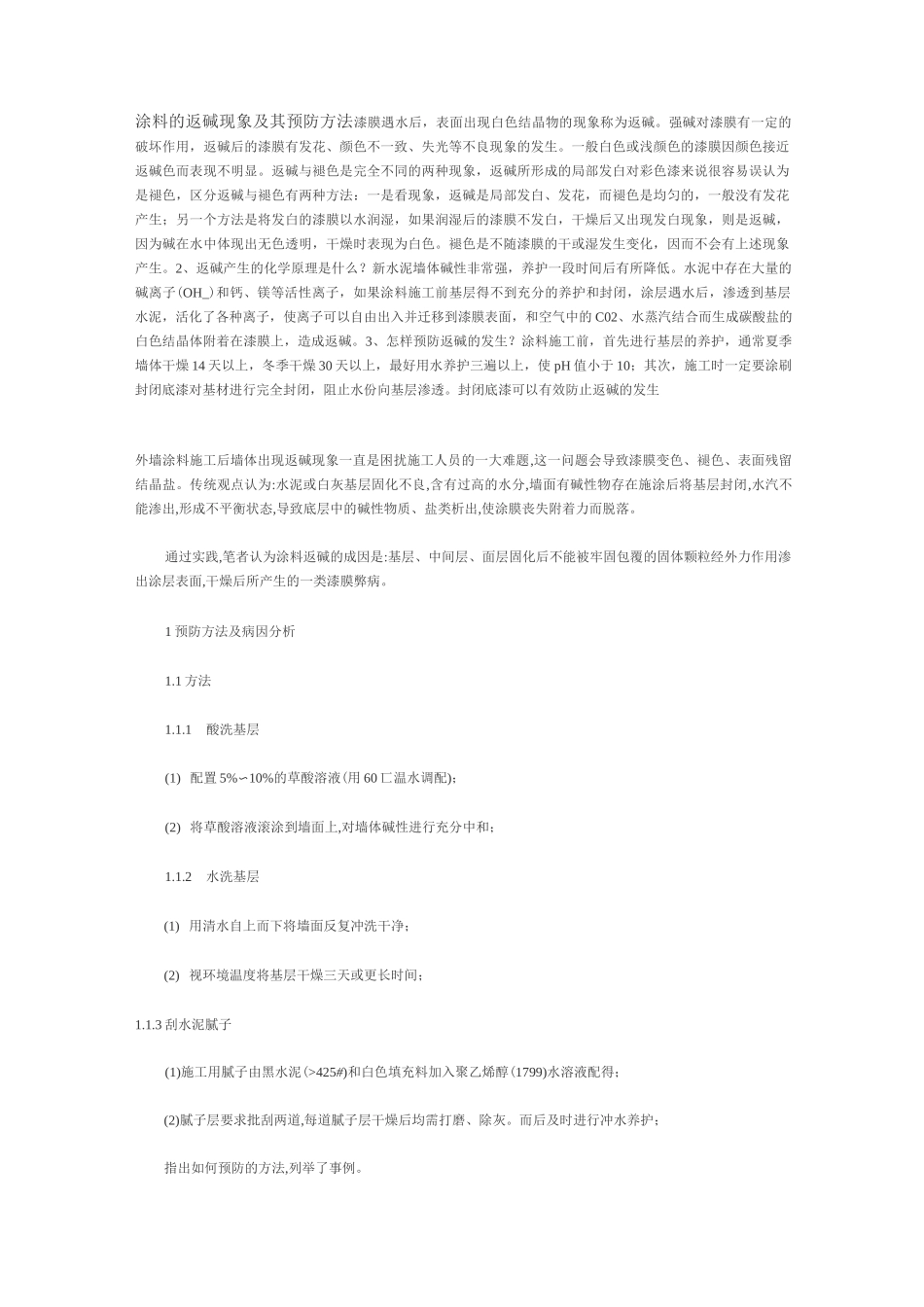

涂料的返碱现象及其预防方法漆膜遇水后，表面出现白色结晶物的现象称为返碱。强碱对漆膜有一定的破坏作用，返碱后的漆膜有发花、颜色不一致、失光等不良现象的发生。一般白色或浅颜色的漆膜因颜色接近返碱色而表现不明显。返碱与褪色是完全不同的两种现象，返碱所形成的局部发白对彩色漆来说很容易误认为是褪色，区分返碱与褪色有两种方法：一是看现象，返碱是局部发白、发花，而褪色是均匀的，一般没有发花产生；另一个方法是将发白的漆膜以水润湿，如果润湿后的漆膜不发白，干燥后又出现发白现象，则是返碱，因为碱在水中体现出无色透明，干燥时表现为白色。褪色是不随漆膜的干或湿发生变化，因而不会有上述现象产生。2、返碱产生的化学原理是什么？新水泥墙体碱性非常强，养护一段时间后有所降低。水泥中存在大量的碱离子(OH_)和钙、镁等活性离子，如果涂料施工前基层得不到充分的养护和封闭，涂层遇水后，渗透到基层水泥，活化了各种离子，使离子可以自由出入并迁移到漆膜表面，和空气中的 C02、水蒸汽结合而生成碳酸盐的白色结晶体附着在漆膜上，造成返碱。3、怎样预防返碱的发生？涂料施工前，首先进行基层的养护，通常夏季墙体干燥 14 天以上，冬季干燥 30 天以上，最好用水养护三遍以上，使 pH 值小于 10；其次，施工时一定要涂刷封闭底漆对基材进行完全封闭，阻止水份向基层渗透。封闭底漆可以有效防止返碱的发生外墙涂料施工后墙体出现返碱现象一直是困扰施工人员的一大难题,这一问题会导致漆膜变色、褪色、表面残留结晶盐。传统观点认为:水泥或白灰基层固化不良,含有过高的水分,墙面有碱性物存在施涂后将基层封闭,水汽不能渗出,形成不平衡状态,导致底层中的碱性物质、盐类析出,使涂膜丧失附着力而脱落。通过实践,笔者认为涂料返碱的成因是:基层、中间层、面层固化后不能被牢固包覆的固体颗粒经外力作用渗出涂层表面,干燥后所产生的一类漆膜弊病。1 预防方法及病因分析1.1 方法1.1.1酸洗基层(1) 配置 5%〜10%的草酸溶液(用 60 匸温水调配)；(2) 将草酸溶液滚涂到墙面上,对墙体碱性进行充分中和；1.1.2水洗基层(1) 用清水自上而下将墙面反复冲洗干净；(2) 视环境温度将基层干燥三天或更长时间；1.1.3 刮水泥腻子(1)施工用腻子由黑水泥(>425#)和白色填充料加入聚乙烯醇(1799)水溶液配得；(2)腻子层要求批刮两道,每道腻子层干燥后均需打磨、除灰。而后及时进行冲水养护；指出如何预防的方法,列举了事例。(3)养护后基层需...
