CRT显示器原理与维修

CRT显示器原理与维修_第1页
1/79

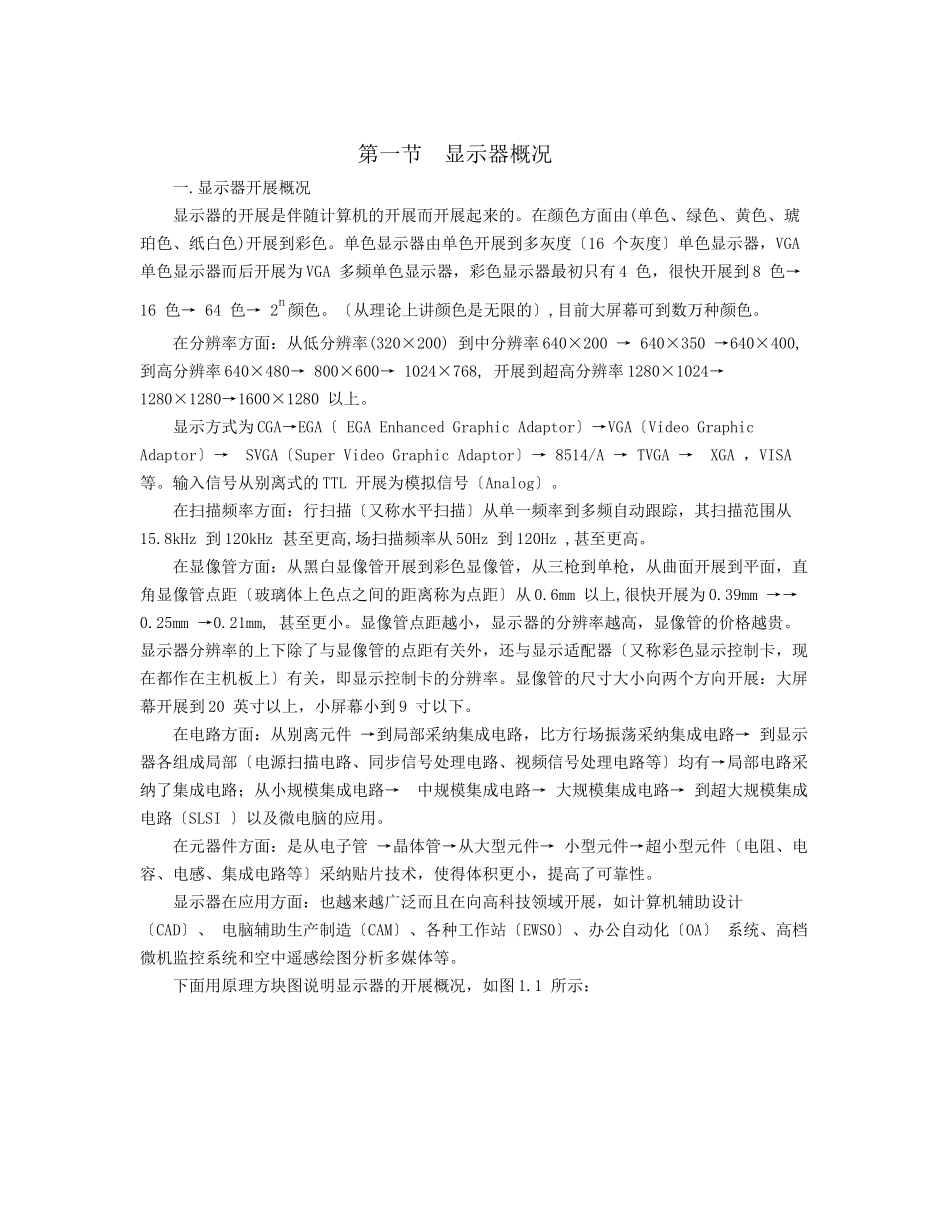

CRT显示器原理与维修_第2页
2/79

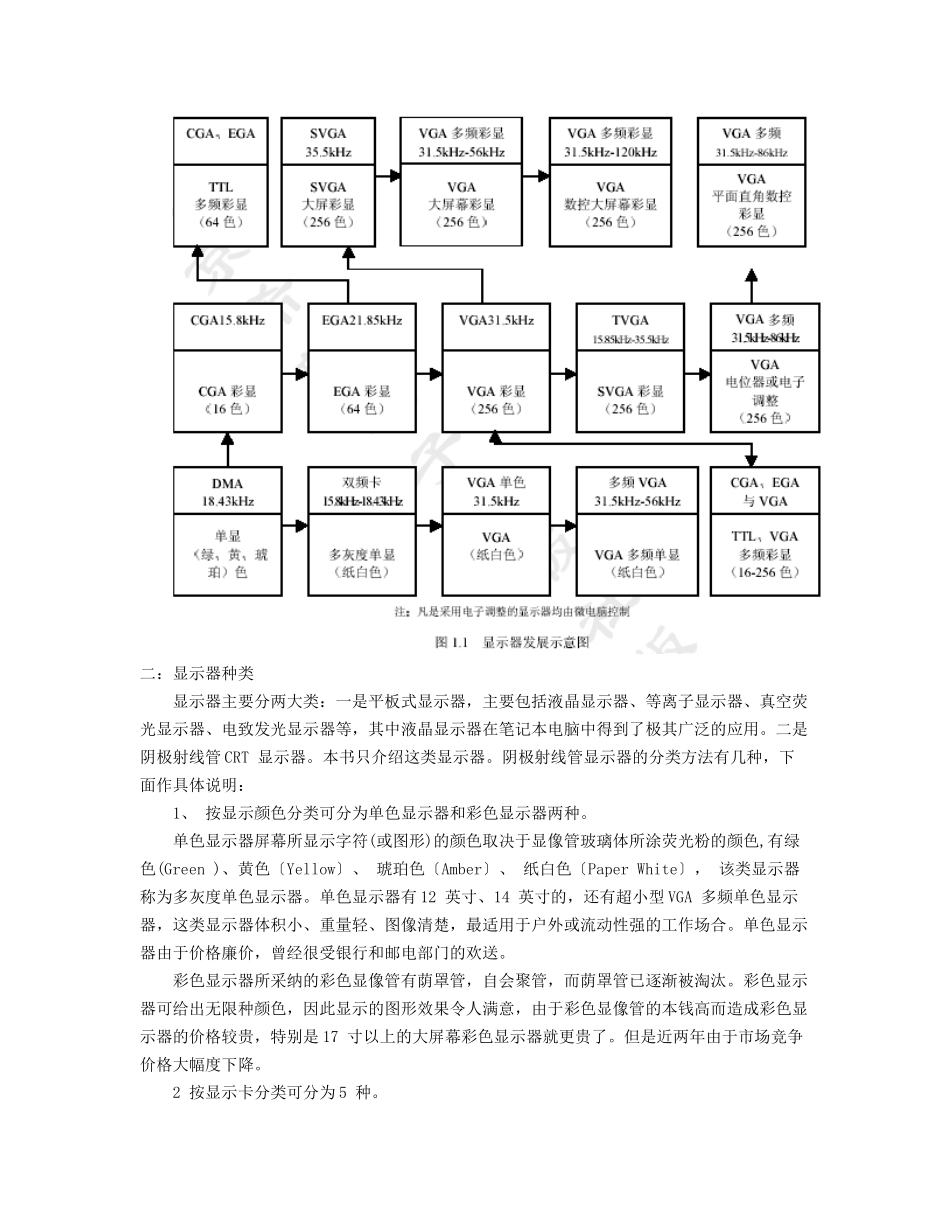

CRT显示器原理与维修_第3页
3/79

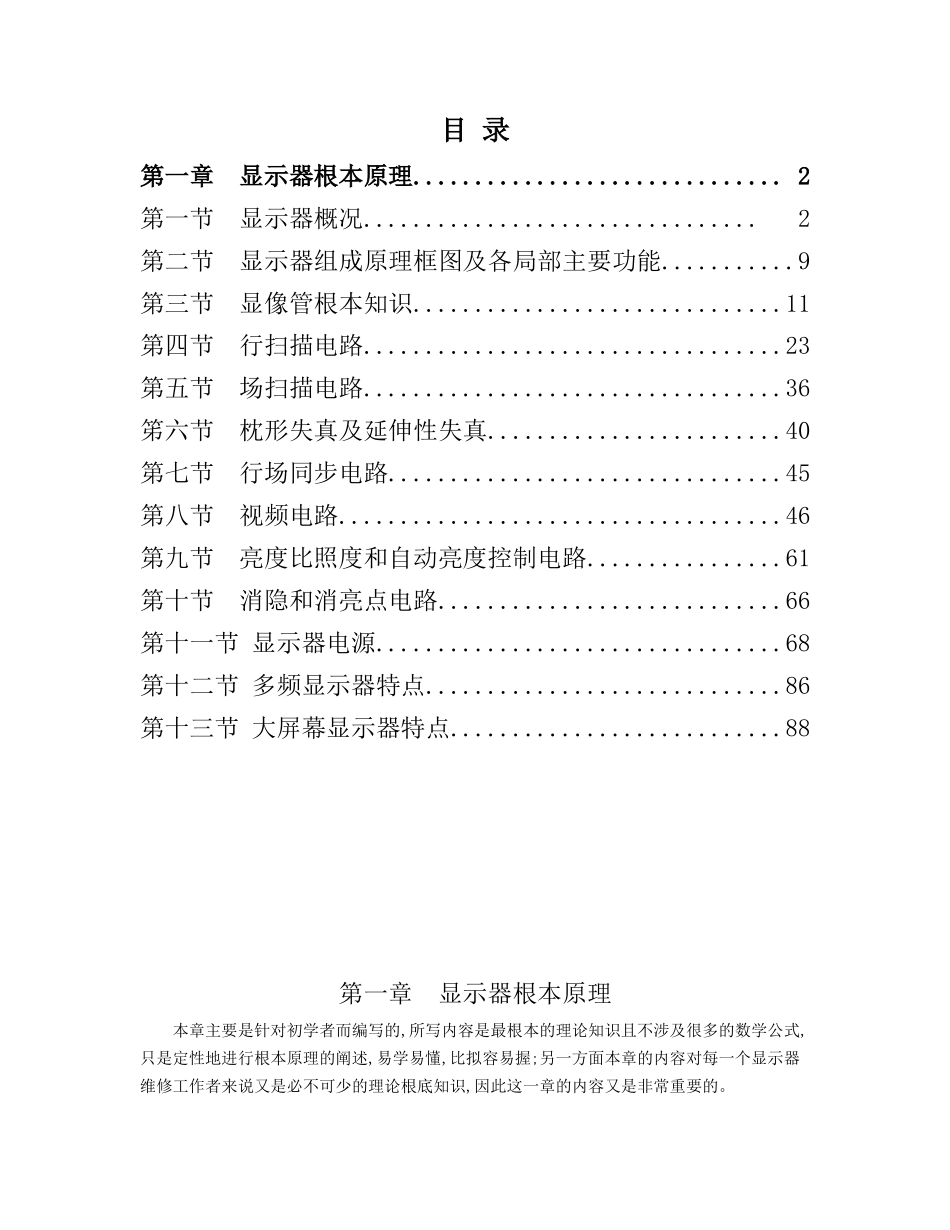

目 录第一章 显示器根本原理.............................. 2第一节 显示器概况................................ 2第二节 显示器组成原理框图及各局部主要功能...........9第三节 显像管根本知识..............................11第四节 行扫描电路..................................23第五节 场扫描电路..................................36笫六节 枕形失真及延伸性失真........................40第七节 行场同步电路................................45第八节 视频电路....................................46第九节 亮度比照度和自动亮度控制电路................61第十节 消隐和消亮点电路............................66第十一节 显示器电源.................................68第十二节 多频显示器特点.............................86第十三节 大屏幕显示器特点...........................88第一章 显示器根本原理本章主要是针对初学者而编写的,所写内容是最根本的理论知识且不涉及很多的数学公式,只是定性地进行根本原理的阐述,易学易懂,比拟容易握;另一方面本章的内容对每一个显示器维修工作者来说又是必不可少的理论根底知识,因此这一章的内容又是非常重要的。第一节 显示器概况一.显示器开展概况显示器的开展是伴随计算机的开展而开展起来的。在颜色方面由(单色、绿色、黄色、琥珀色、纸白色)开展到彩色。单色显示器由单色开展到多灰度〔16 个灰度〕单色显示器,VGA 单色显示器而后开展为 VGA 多频单色显示器,彩色显示器最初只有 4 色,很快开展到 8 色→ 16 色→ 64 色→ 2n 颜色。〔从理论上讲颜色是无限的〕,目前大屏幕可到数万种颜色。在分辨率方面:从低分辨率(320×200) 到中分辨率 640×200 → 640×350 →640×400,到高分辨率 640×480→ 800×600→ 1024×768, 开展到超高分辨率 1280×1024→ 1280×1280→1600×1280 以上。显示方式为 CGA→EGA〔 EGA Enhanced Graphic Adaptor〕→VGA〔Video Graphic Adaptor〕→ SVGA〔Super Video Graphic Adaptor〕→ 8514/A → TVGA → XGA ,VISA 等。输入信号从别离式的 TTL 开展为模拟信号〔Analog〕。在扫描频率方面:行扫描〔又称水平扫描〕从单一频率到多频自动跟踪,其扫描范围从15.8kHz 到 120kHz 甚至更高,场扫描频率从 50Hz 到 120Hz ,甚至更高。在显像管方面:从黑白显像管开展到彩色显像管...
