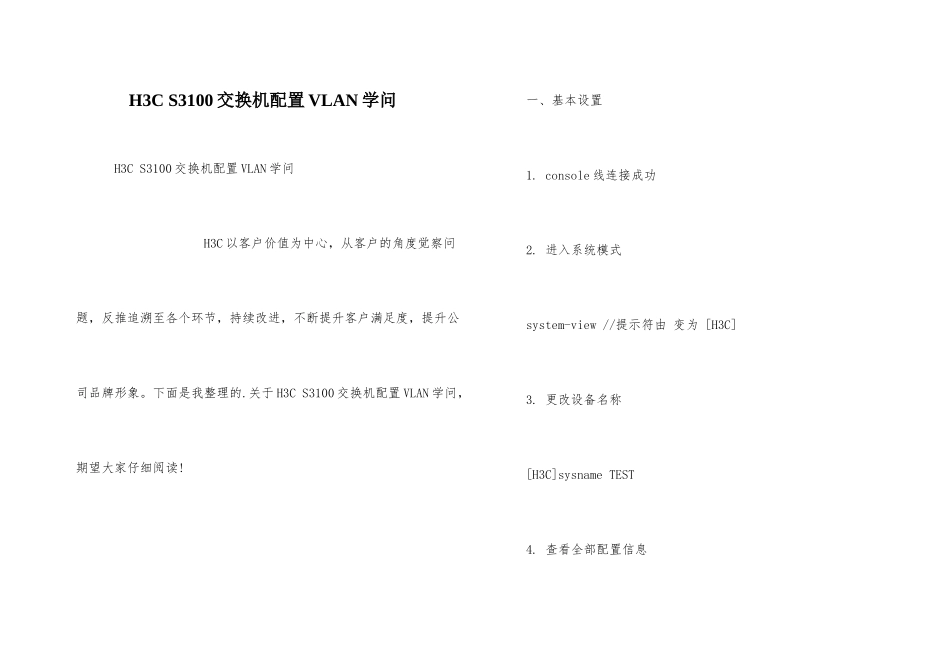

H3C-S3100交换机配置VLAN知识

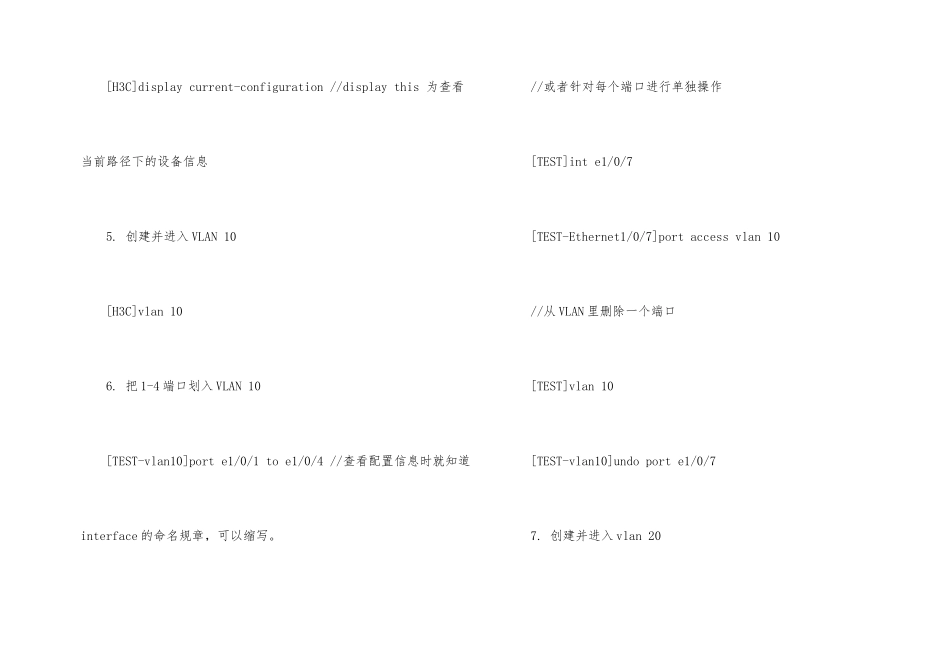

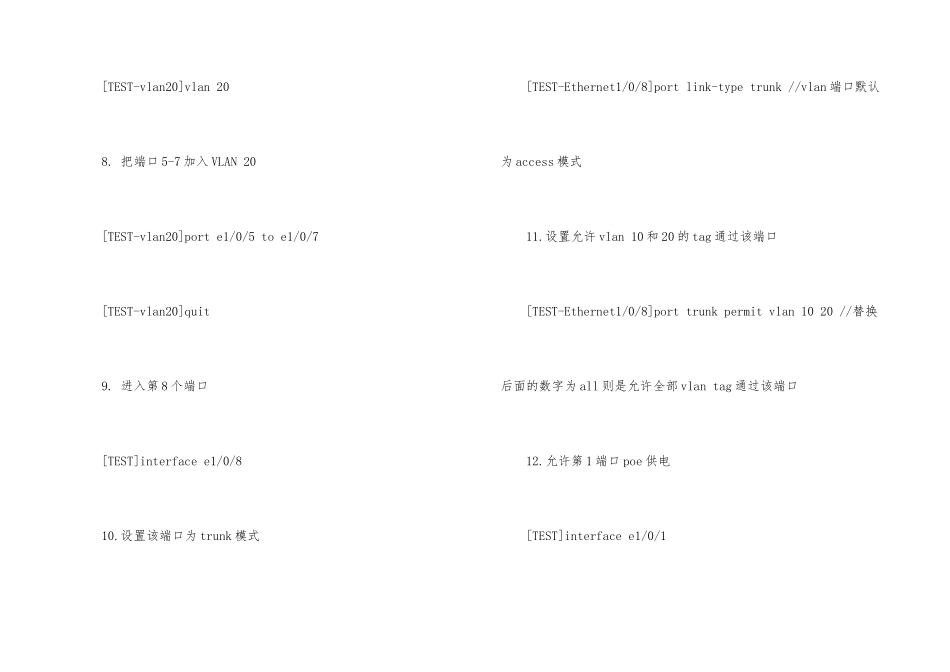

H3C S3100 交换机配置 VLAN 学问 H3C S3100 交换机配置 VLAN 学问 H3C 以客户价值为中心，从客户的角度觉察问题，反推追溯至各个环节，持续改进，不断提升客户满足度，提升公司品牌形象。下面是我整理的.关于 H3C S3100 交换机配置 VLAN 学问，期望大家仔细阅读! 一、基本设置 1. console 线连接成功 2. 进入系统模式 system-view //提示符由 变为 [H3C] 3. 更改设备名称 [H3C]sysname TEST 4. 查看全部配置信息 [H3C]display current-configuration //display this 为查看当前路径下的设备信息 5. 创建并进入 VLAN 10 [H3C]vlan 10 6. 把 1-4 端口划入 VLAN 10 [TEST-vlan10]port e1/0/1 to e1/0/4 //查看配置信息时就知道interface 的命名规章，可以缩写。 //或者针对每个端口进行单独操作 [TEST]int e1/0/7 [TEST-Ethernet1/0/7]port access vlan 10 //从 VLAN 里删除一个端口 [TEST]vlan 10 [TEST-vlan10]undo port e1/0/7 7. 创建并进入 vlan 20 [TEST-vlan20]vlan 20 8. 把端口 5-7 加入 VLAN 20 [TEST-vlan20]port e1/0/5 to e1/0/7 [TEST-vlan20]quit 9. 进入第 8 个端口 [TEST]interface e1/0/8 10.设置该端口为 trunk 模式 [TEST-Ethernet1/0/8]port link-type trunk //vlan 端口默认为 access 模式 11.设置允许 vlan 10 和 20 的 tag 通过该端口 [TEST-Ethernet1/0/8]port trunk permit vlan 10 20 //替换后面的数字为 all 则是允许全部 vlan tag 通过该端口 12.允许第 1 端口 poe 供电 [TEST]interface e1/0/1 [TEST-Ethernet1/0/1]poe enable 二、配置远程管理 1. 配置管理地址 [TEST]interface Vlan-interface 1 [TEST-Vlan-interface1]ip address 10.0.0.1 255.255.255.0 //这里给默认的 vlan 1 配置上管理地址，然后在上层设备连接该接口的 interface 上配置同网段的 IP 地址即可管理交换机 2. 创建远程账户 [TEST]local-user zooyo [TEST-luser-zooyo]password simple 123456 //可更改参数为cipher，则是加密模式 [TEST-luser-zooyo]service-type telnet //设置连接协议 [TEST-luser-zooyo]level 3 //提升为最高全选 3. 配置 telnet [TEST]user-interface vty 0 4 [TEST-ui-vty0-4]authentication-mode scheme 4.保存配置 save //会提示你配...
