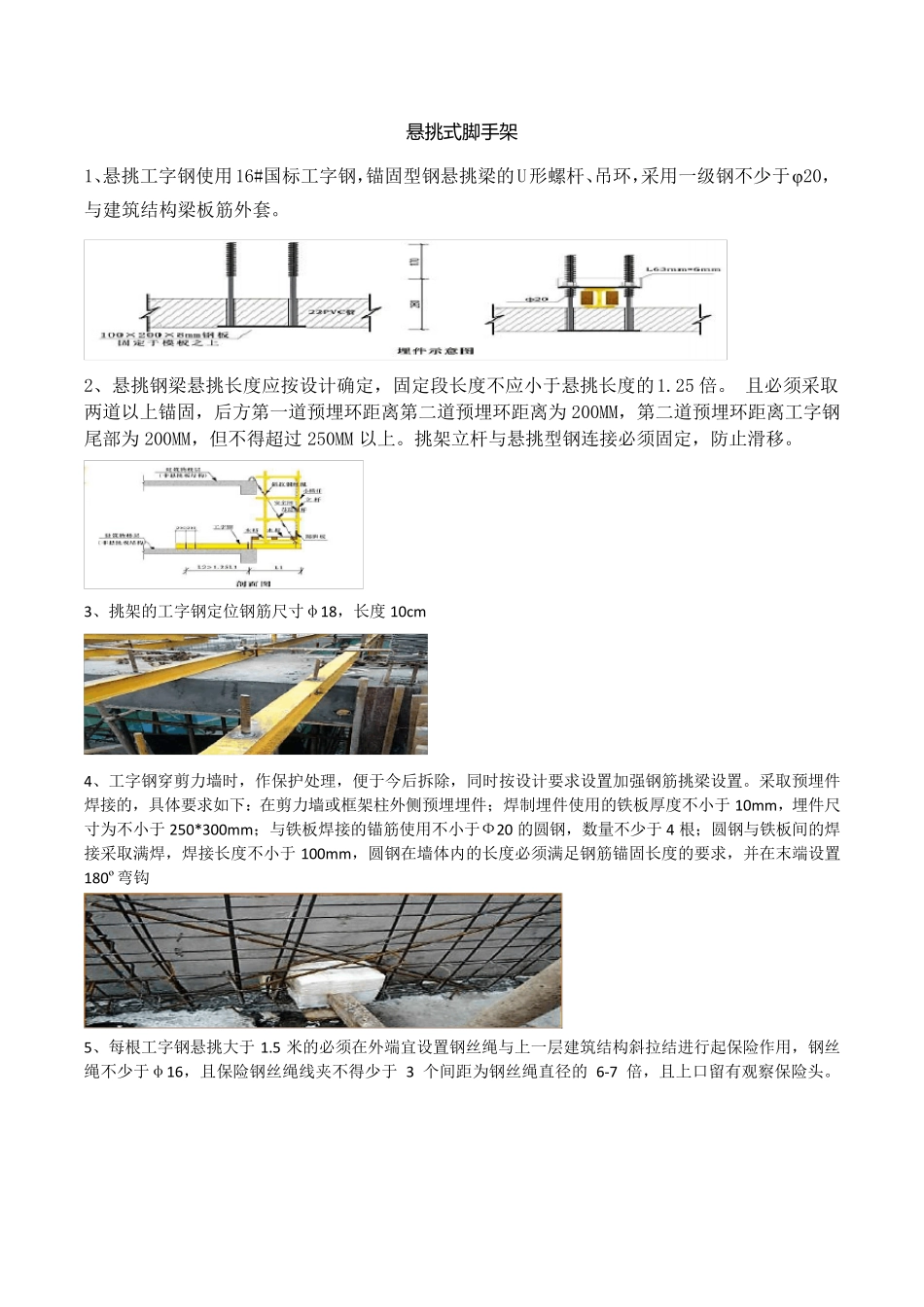

悬 挑 式脚手架 1、悬挑工字钢使用16#国标工字钢，锚固型钢悬挑梁的U形螺杆、吊环，采用一级钢不少于φ20，与建筑结构梁板筋外套。 2、悬挑钢梁悬挑长度应按设计确定，固定段长度不应小于悬挑长度的1.25 倍。 且必须采取两道以上锚固，后方第一道预埋环距离第二道预埋环距离为200MM，第二道预埋环距离工字钢尾部为200MM，但不得超过250MM 以上。挑架立杆与悬挑型钢连接必须固定，防止滑移。 3、挑架的工字钢定位钢筋尺寸φ18，长度10cm 4、工字钢穿剪力墙时，作保护处理，便于今后拆除，同时按设计要求设置加强钢筋挑梁设置。采取预埋件焊接的，具体要求如下：在剪力墙或框架柱外侧预埋埋件；焊制埋件使用的铁板厚度不小于10m m ，埋件尺寸为不小于250*300m m ；与铁板焊接的锚筋使用不小于Ф20 的圆钢，数量不少于4 根；圆钢与铁板间的焊接采取满焊，焊接长度不小于100m m ，圆钢在墙体内的长度必须满足钢筋锚固长度的要求，并在末端设置180º弯 钩 5、每 根工字钢悬挑大 于1.5 米 的必须在外端宜 设置钢丝 绳 与上一层 建筑结构斜 拉 结进 行 起 保险 作用，钢丝绳 不少于φ16，且保险 钢丝 绳 线 夹 不得少于3 个 间距为钢丝 绳 直 径 的6-7 倍，且上口 留 有 观 察 保险 头 。 6、悬挑架底部应按规范要求沿纵横方向设置扫地杆，且下方设置大眼网隔离，在横杆上方沿脚手架长度方向铺设木方，井满铺竹夹板进行防护，封闭严密 . 7、悬挑架底部反面在工字钢下方沿脚手架长度方向反吊木方，井满钉竹夹板进行反吊防护，封闭严密稳固. 纵向水平杆搭设基本要求 1、脚手架纵向水平杆应随立杆按步搭设，并应采用直角扣件与立杆固定。 2、纵向水平杆应设置在立杆内侧，单根杆长度不应小于小于 3 跨。 3、两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于 500m m ；各接头中心至最近节点的距离不应大于纵距的 1/3。 横向水平杆搭设基本要求 1、当使用刚脚手板横向水平杆两端均应采用直角扣件固定在纵向水平杆上。脚手架主节点必须设置横向水平杆，且严禁拆除。 2、双排脚手架横向水平杆靠墙一端的外伸长度不应大于 500m m ，大于时必须设置立杆。 3、作业层上非主节点处横向水平杆，宜根据支撑脚手板的需要等间距设置，最大间距不应大于纵距的 1/2。 各杆件搭设基本要求 1、对接扣件开口应朝上设置、各杆件端部扣件...
