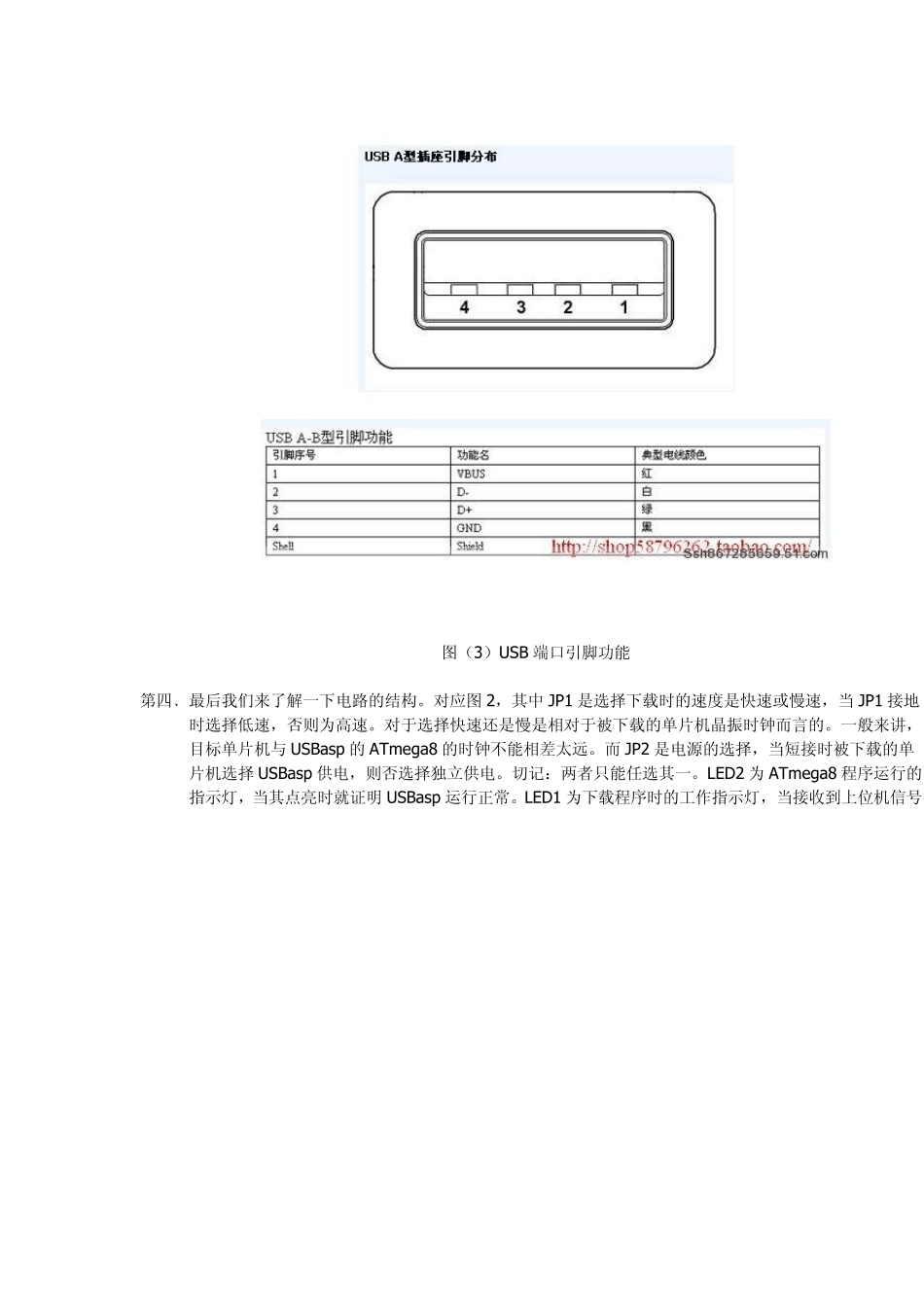

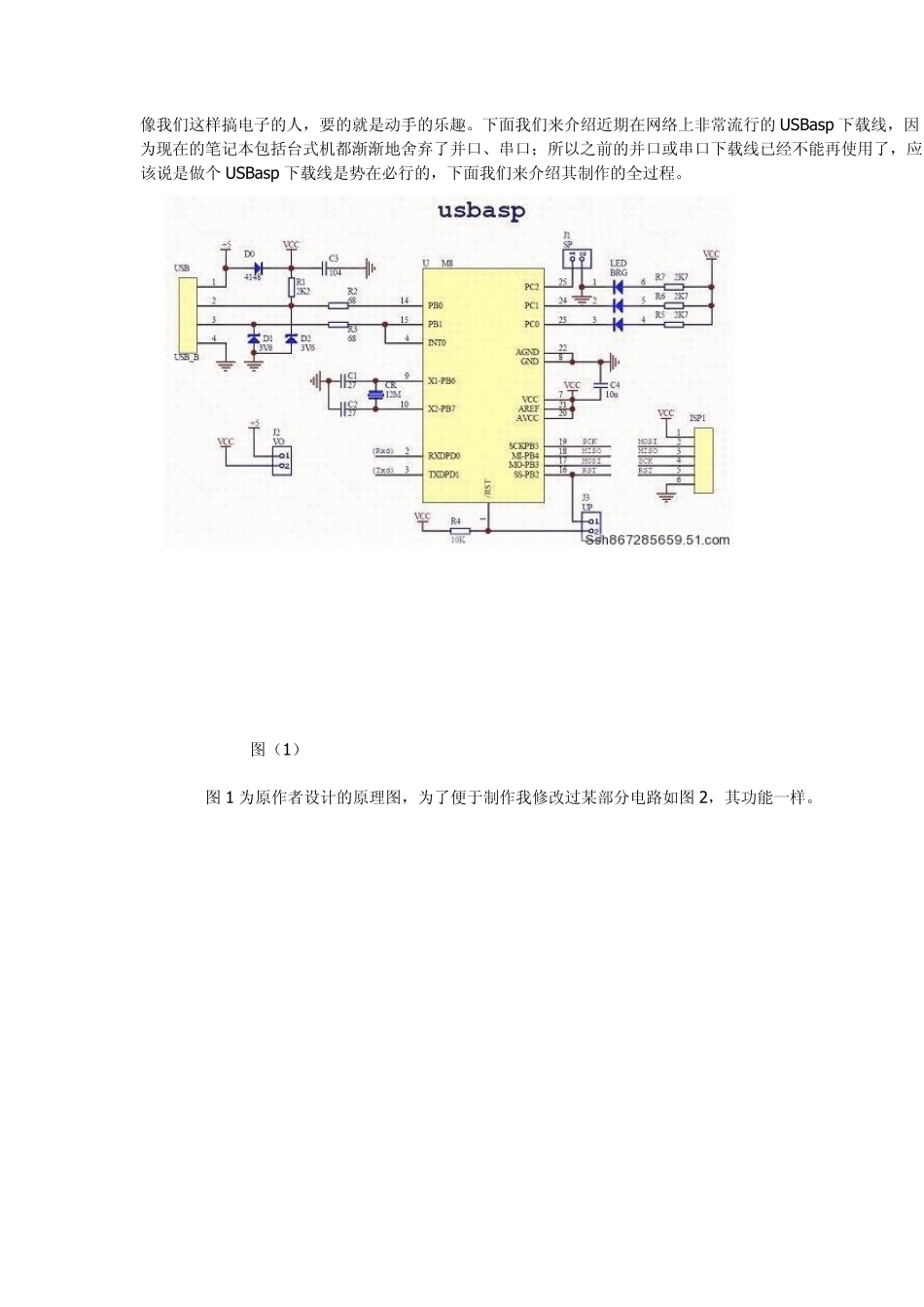

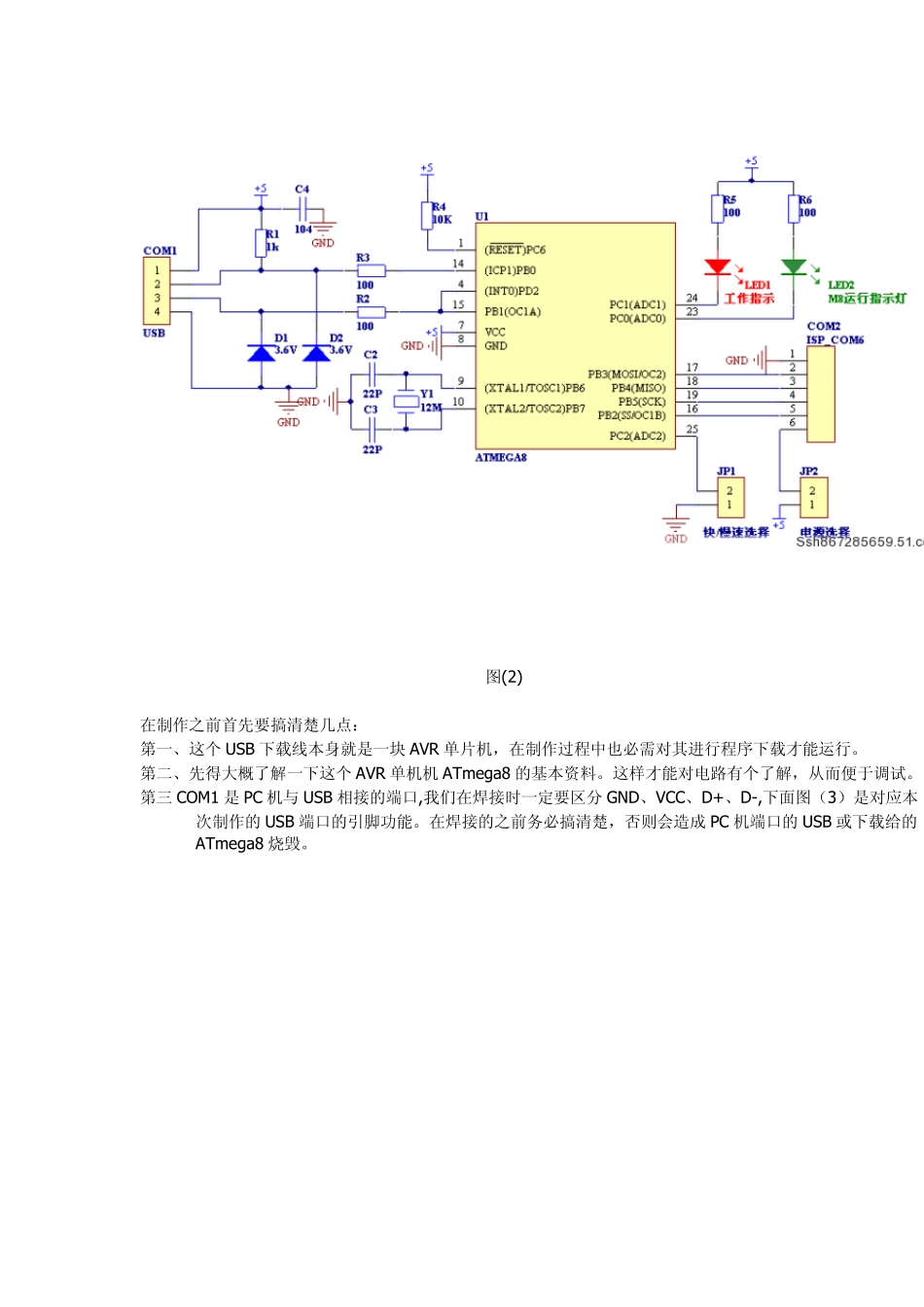

像我们这样搞电子的人，要的就是动手的乐趣。下面我们来介绍近期在网络上非常流行的USBasp 下载线，因为现在的笔记本包括台式机都渐渐地舍弃了并口、串口；所以之前的并口或串口下载线已经不能再使用了，应该说是做个 USBasp 下载线是势在必行的，下面我们来介绍其制作的全过程。 图（1） 图 1 为原作者设计的原理图，为了便于制作我修改过某部分电路如图 2，其功能一样。 图(2) 在制作之前首先要搞清楚几点： 第一、这个 USB 下载线本身就是一块 AVR 单片机，在制作过程中也必需对其进行程序下载才能运行。 第二、先得大概了解一下这个 AVR 单机机 ATm ega8 的基本资料。这样才能对电路有个了解，从而便于调试。 第三 COM1 是 PC 机与 USB 相接的端口,我们在焊接时一定要区分 GND、VCC、D+、D-,下面图（3）是对应本次制作的 USB 端口的引脚功能。在焊接的之前务必搞清楚，否则会造成 PC 机端口的 USB 或下载给的ATm ega8 烧毁。 图（3）USB 端口引脚功能 第四﹑最后我们来了解一下电路的结构。对应图2，其中 JP1 是选择下载时的速度是快速或慢速，当 JP1 接地时选择低速，否则为高速。对于选择快速还是慢是相对于被下载的单片机晶振时钟而言的。一般来讲，目标单片机与 USBasp 的ATmega8 的时钟不能相差太远。而 JP2 是电源的选择，当短接时被下载的单片机选择 USBasp 供电，则否选择独立供电。切记：两者只能任选其一。LED2 为 ATmega8 程序运行的指示灯，当其点亮时就证明 USBasp 运行正常。LED1 为下载程序时的工作指示灯，当接收到上位机信号 时，此灯就会闪动。 图（4）制作的全部元器件 图（5_a）与图 2 对应的 PCB 板顶层 图（5_b）与图2 对应的PCB 板底层 上面图（4）为本次制件的全部元器件，而图（5_a）﹑图（5_b）为与图（2）原理图对应的PCB 板，下面开始动手制作： 第一步：找一个可以烧写ATmega8 单片机的烧写器，把usb.hex 固件烧写到单片机里。这里有一点要注意的，因为AVR 的晶振默认为内部PREFIX = ST11M，但是我们现在的电路系统要求是运行在外部12M 晶振，所以必需对熔丝位进行调整，CKSEL0﹑CKSEL1﹑CKSEL2﹑CKSEL3 全部设置为“1”，还记得要禁止看门狗。 第二步：焊接元件。在焊接的时候应该注意，要先焊底的元件，再焊高的元器件。特别要注意的就是 COM1 的USB 端口，千万不能将其引脚焊错,否则会导致不能与PC 机连接,严重的还有可以...
