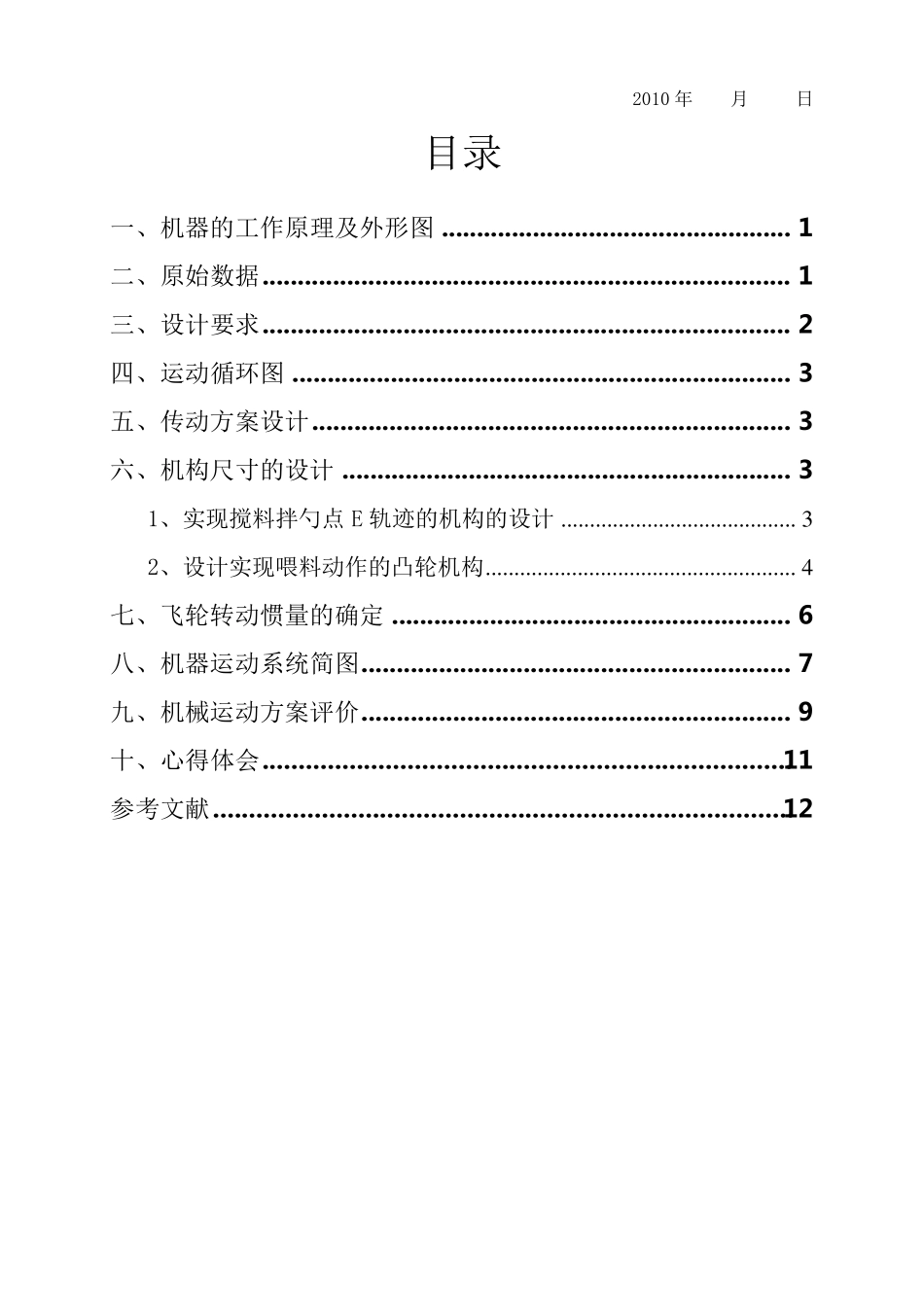

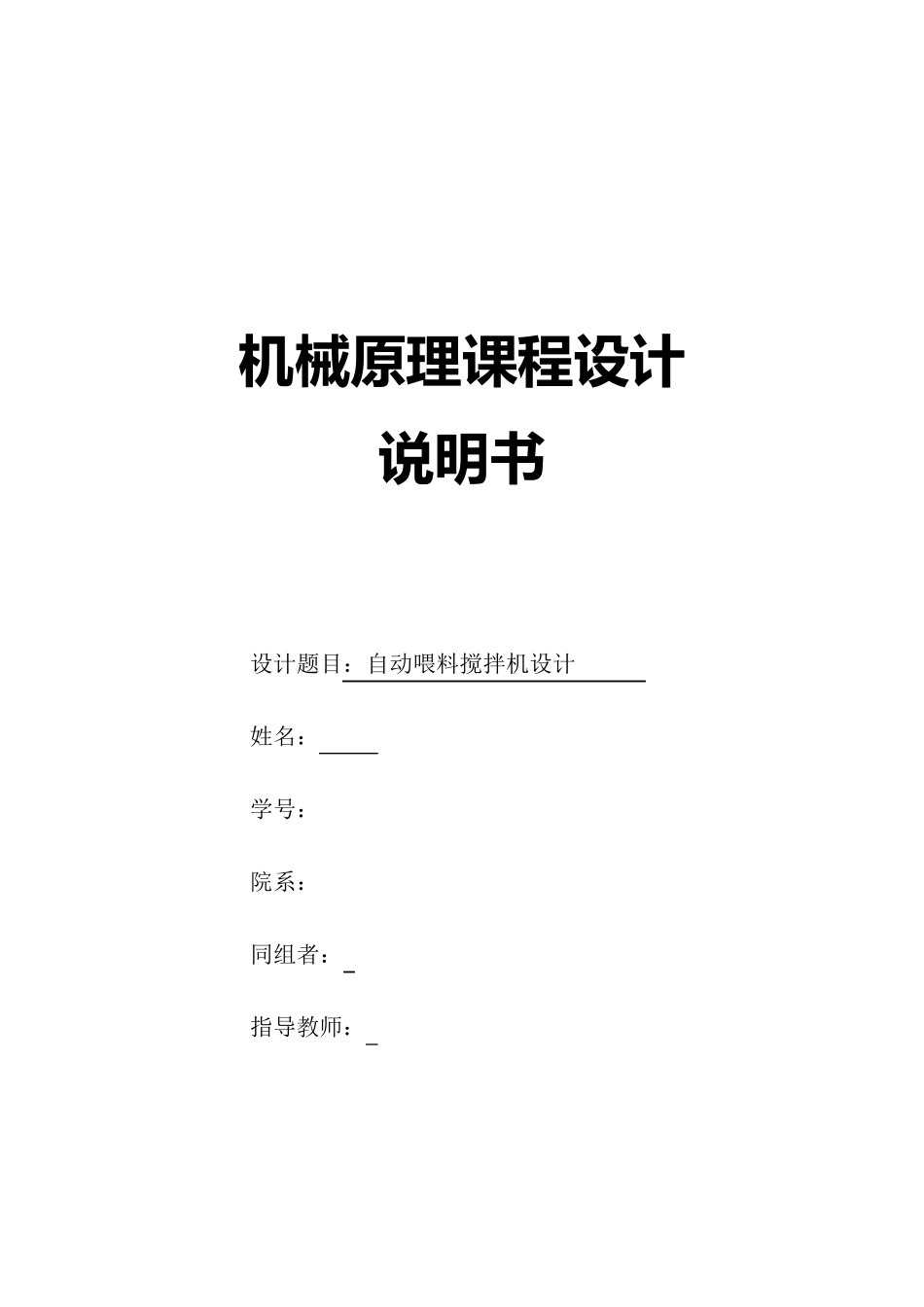

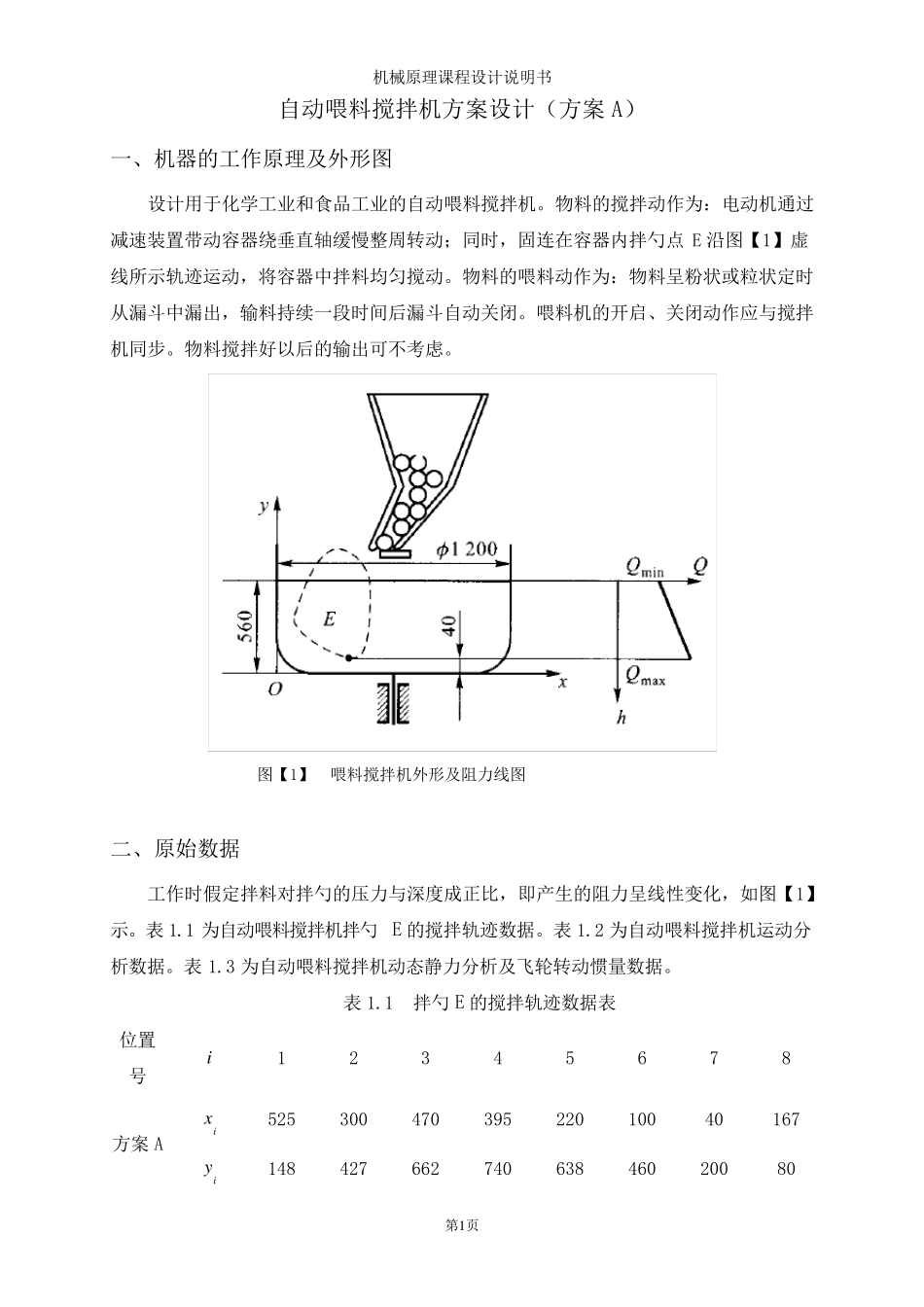

机 械 原 理 课 程 设 计 说 明 书 设计题目:自动喂料搅拌机设计 姓名: 学号: 院系: 同组者: 指导教师: 2010 年 月 日 目录 一、机器的工作原理及外形图 .................................................. 1 二、原始数据 ........................................................................... 1 三、设计要求 ........................................................................... 2 四、运动循环图 ....................................................................... 3 五、传动方案设计 .................................................................... 3 六、机构尺寸的设计 ................................................................ 3 1、实现搅料拌勺点 E 轨迹的机构的设计 ......................................... 3 2、设计实现喂料动作的凸轮机构...................................................... 4 七、飞轮转动惯量的确定 ......................................................... 6 八、机器运动系统简图 ............................................................. 7 九、机械运动方案评价 ............................................................. 9 十、心得体会 ......................................................................... 11 参考文献 ................................................................................ 12 机械原理课程设计说明书 第1 页 自动喂料搅拌机方案设计(方案A) 一、机器的工作原理及外形图 设计用于化学工业和食品工业的自动喂料搅拌机。物料的搅拌动作为:电动机通过减速装置带动容器绕垂直轴缓慢整周转动;同时,固连在容器内拌勺点 E 沿图【1】虚线所示轨迹运动,将容器中拌料均匀搅动。物料的喂料动作为:物料呈粉状或粒状定时从漏斗中漏出,输料持续一段时间后漏斗自动关闭。喂料机的开启、关闭动作应与搅拌机同步。物料搅拌好以后的输出可不考虑。 图【1】 喂料搅拌机外形及阻力线图 二、原始数据 工作时假定拌料对拌勺的压力与深度成正比,即产生的阻力呈线性变化,如图【1】示。表 1.1 为自动喂料搅拌机拌勺 E 的搅拌轨迹数据。表 1.2 为自动喂料搅拌机运动分析数据。表 1.3 为自动喂料搅拌机动态静力...
