自然循环热水锅炉水动力计算

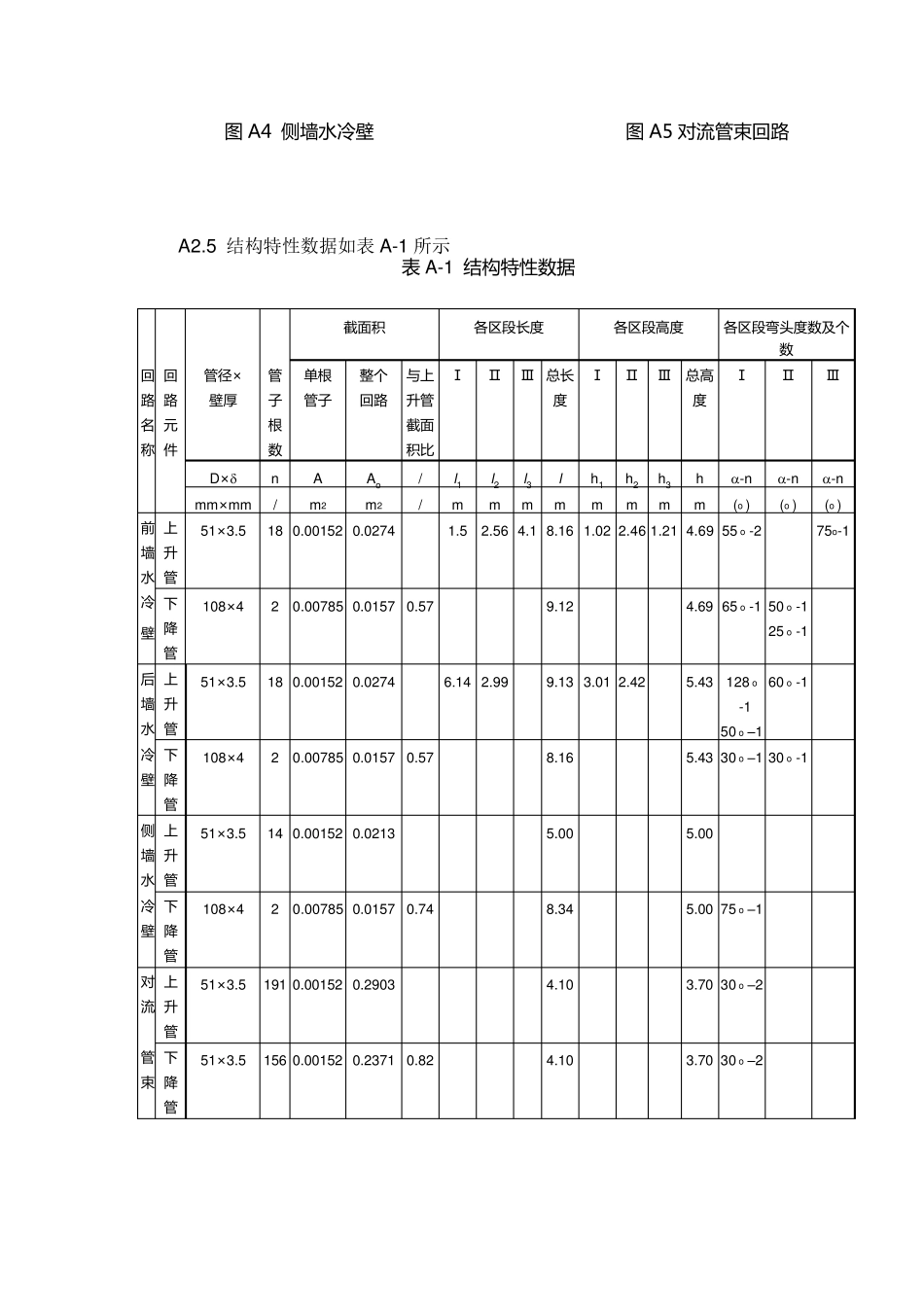

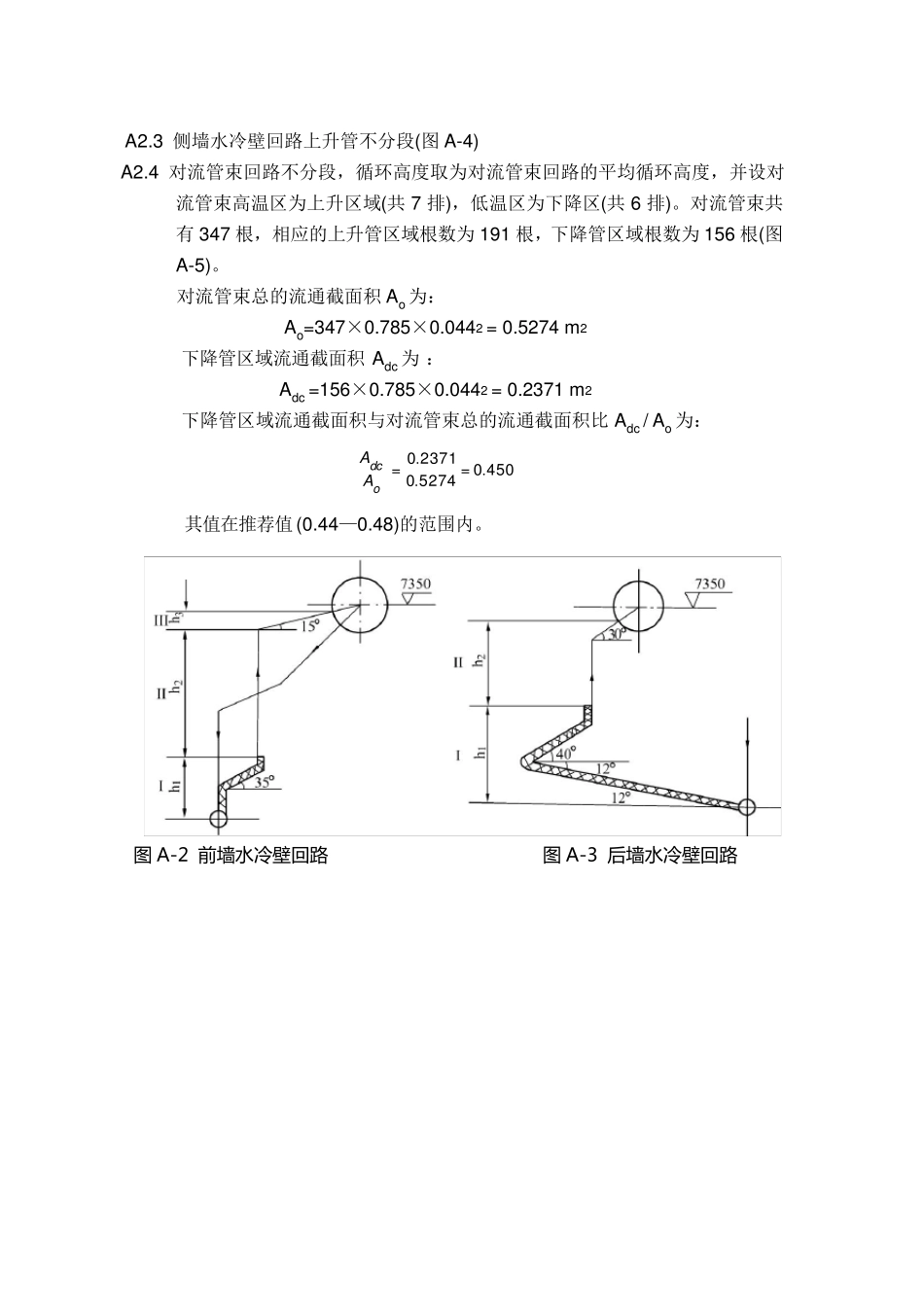

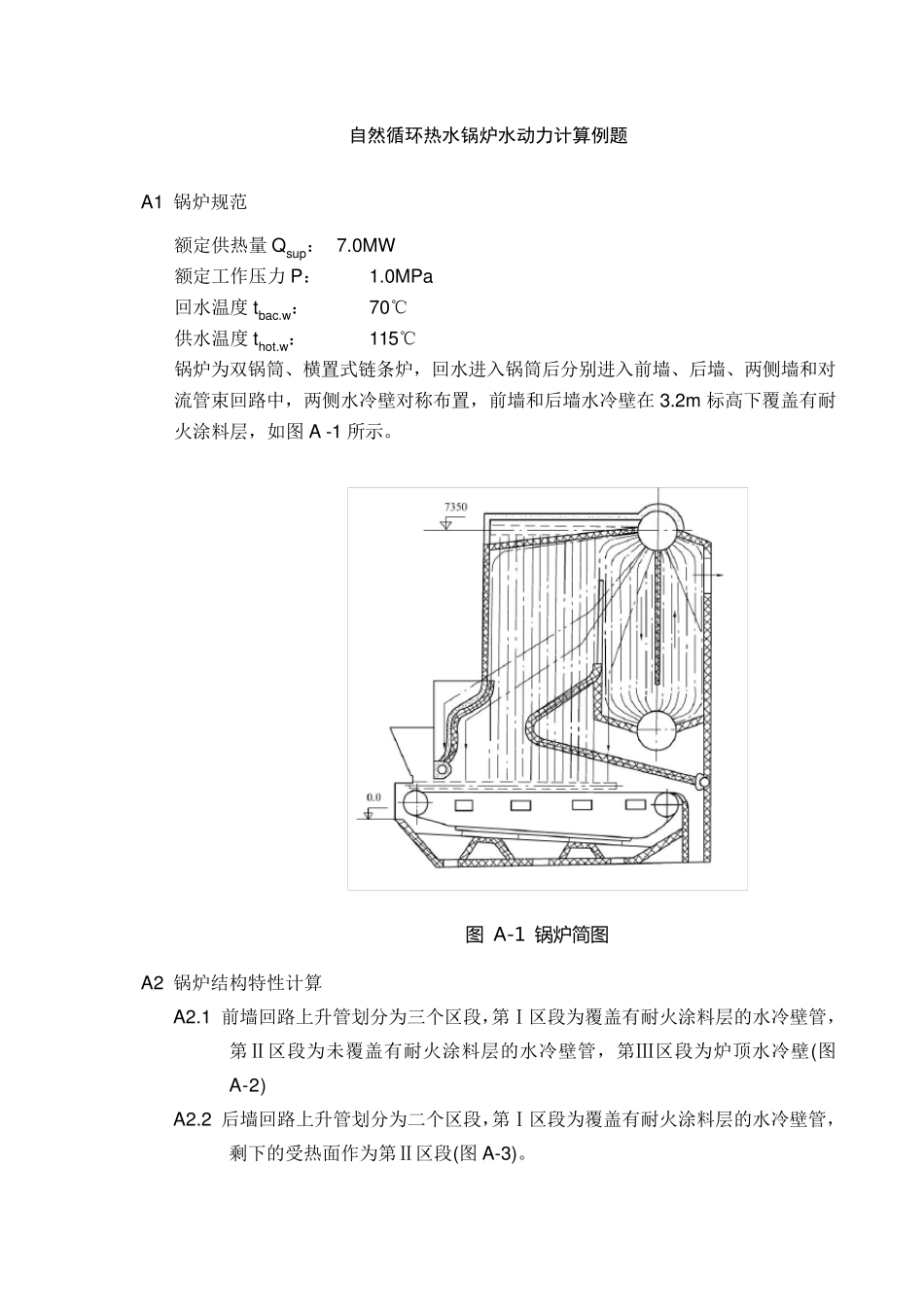

自然循环热水锅炉水动力计算例题 A1 锅炉规范 额定供热量Qsup： 7.0MW 额定工作压力P： 1.0MPa 回水温度tbac.w： 70℃ 供水温度thot.w： 115℃ 锅炉为双锅筒、横置式链条炉，回水进入锅筒后分别进入前墙、后墙、两侧墙和对流管束回路中，两侧水冷壁对称布置，前墙和后墙水冷壁在 3.2m 标高下覆盖有耐火涂料层，如图 A -1 所示。 图 A-1 锅炉简图 A2 锅炉结构特性计算 A2.1 前墙回路上升管划分为三个区段，第Ⅰ区段为覆盖有耐火涂料层的水冷壁管，第Ⅱ区段为未覆盖有耐火涂料层的水冷壁管，第Ⅲ区段为炉顶水冷壁(图A-2) A2.2 后墙回路上升管划分为二个区段，第Ⅰ区段为覆盖有耐火涂料层的水冷壁管，剩下的受热面作为第Ⅱ区段(图 A-3)。 A2.3 侧墙水冷壁回路上升管不分段(图A-4) A2.4 对流管束回路不分段，循环高度取为对流管束回路的平均循环高度，并设对流管束高温区为上升区域(共7 排)，低温区为下降区(共6 排)。对流管束共有347 根，相应的上升管区域根数为191 根，下降管区域根数为156 根(图A-5)。 对流管束总的流通截面积Ao为： Ao=347×0.785×0.0442 = 0.5274 m2 下降管区域流通截面积Adc 为 ： Adc =156×0.785×0.0442 = 0.2371 m2 下降管区域流通截面积与对流管束总的流通截面积比 Adc / Ao为： 4500=5274023710=...odcAA 其值在推荐值 (0.44—0.48)的范围内。 图 A-2 前 墙 水 冷壁回路 图 A-3 后墙 水 冷壁回路 图 A4 侧 墙 水 冷 壁 图 A5 对 流 管 束 回 路 A2.5 结构特性数据如表 A-1 所示 表 A-1 结 构 特 性 数 据 截 面 积 各 区 段 长 度 各 区 段 高 度 各 区 段 弯 头 度 数 及 个数 回路名称 回路 元件 管 径 × 壁 厚 管子根数 单 根 管 子 整 个 回 路 与 上升 管截 面积 比 Ⅰ Ⅱ Ⅲ 总长度 Ⅰ Ⅱ Ⅲ 总高度 Ⅰ Ⅱ Ⅲ D× n A Ao / l1 l2 l3 l h1 h2 h3 h -n -n -n mm×mm / m2 m2 / m m m m m m m m (o ) (o ) (o ) 前墙水 上升管 51×3.5 18 0.00152 0.0274 1.5 2.56 4.1 8.16 1.02 2.46 1.21 4.69 55 o -2 75o-1 冷 壁 下降管 108×4 2 0.00785 0.0157 0.57 9.12 4.69 65 o -1 50 o -1 25 o -1 后墙水 上升管 51×3.5 18 0.00152 0.0274 6.14 2.99 9.13 3.01 2.4...
