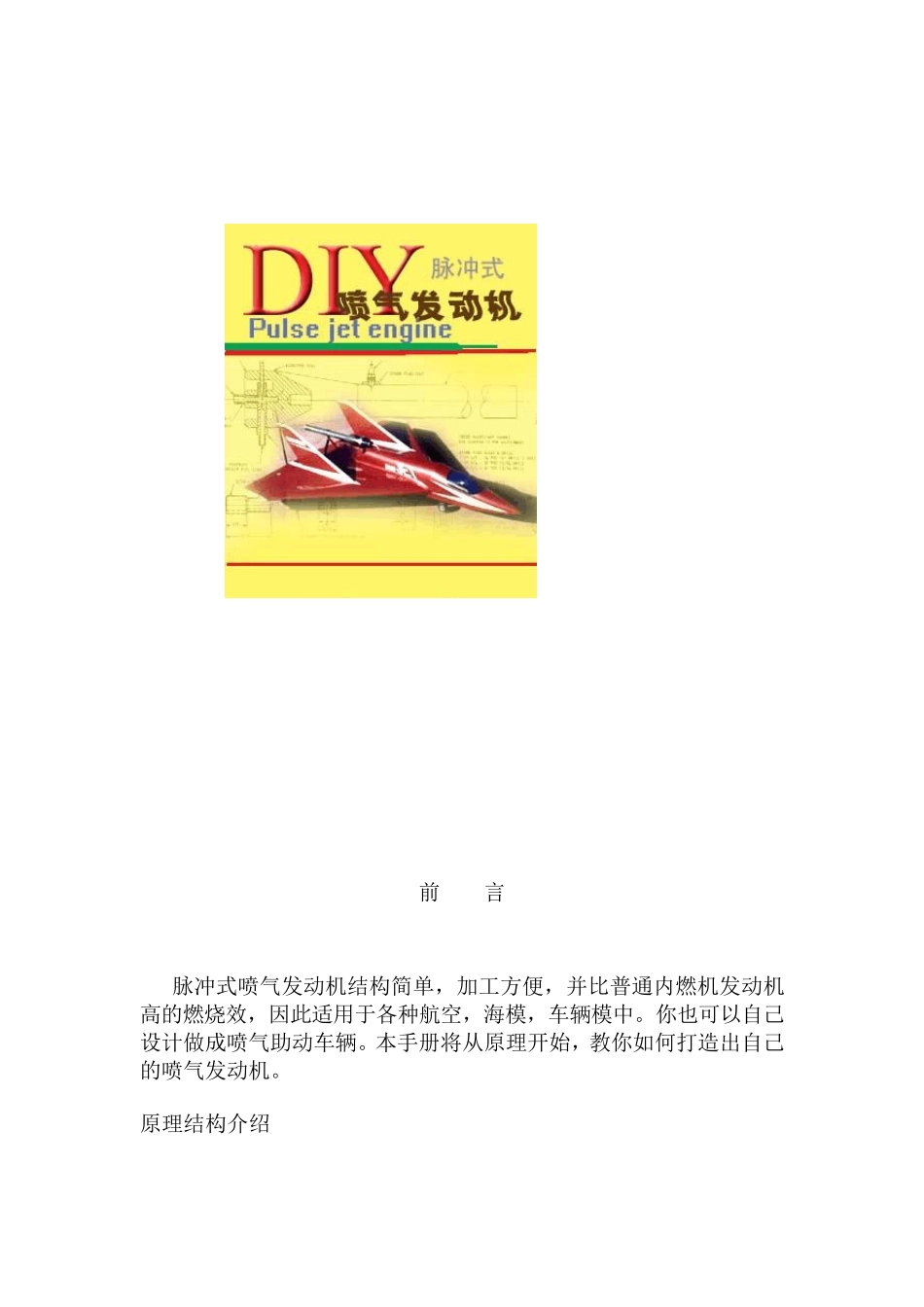

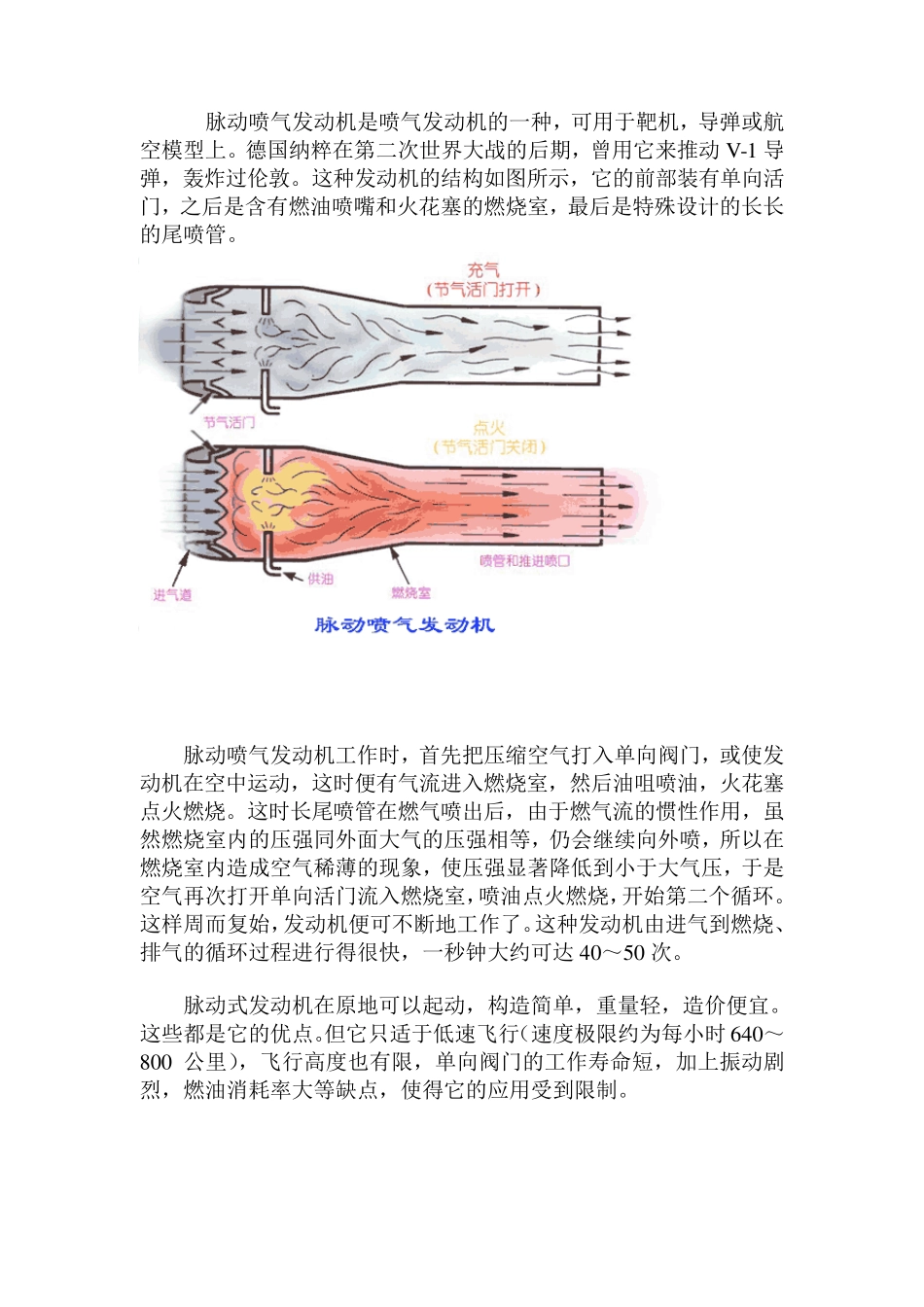

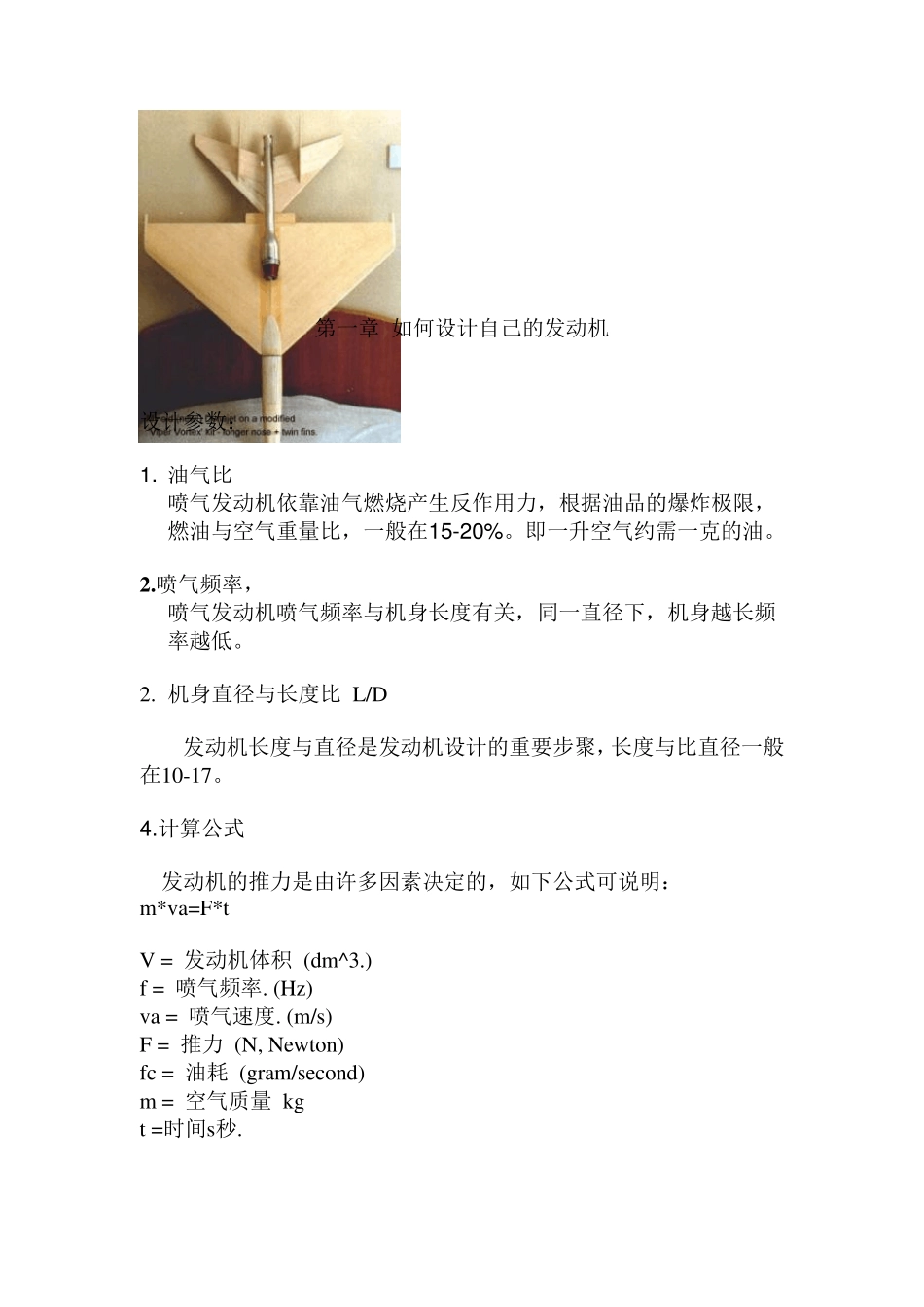

前 言 脉冲式喷气发动机结构简单,加工方便,并比普通内燃机发动机高的燃烧效,因此适用于各种航空,海模,车辆模中。你也可以自己设计做成喷气助动车辆。本手册将从原理开始,教你如何打造出自己的喷气发动机。 原理结构介绍 脉动喷气发动机是喷气发动机的一种,可用于靶机,导弹或航空模型上。德国纳粹在第二次世界大战的后期,曾用它来推动 V -1 导弹,轰炸过伦敦。这种发动机的结构如图所示,它的前部装有单向活门,之后是含有燃油喷嘴和火花塞的燃烧室,最后是特殊设计的长长的尾喷管。 脉动喷气发动机工作时,首先把压缩空气打入单向阀门,或使发动机在空中运动,这时便有气流进入燃烧室,然后油咀喷油,火花塞点火燃烧。这时长尾喷管在燃气喷出后,由于燃气流的惯性作用,虽然燃烧室内的压强同外面大气的压强相等,仍会继续向外喷,所以在燃烧室内造成空气稀薄的现象,使压强显著降低到小于大气压,于是空气再次打开单向活门流入燃烧室,喷油点火燃烧,开始第二个循环。这样周而复始,发动机便可不断地工作了。这种发动机由进气到燃烧、排气的循环过程进行得很快,一秒钟大约可达 40~50 次。 脉动式发动机在原地可以起动,构造简单,重量轻,造价便宜。这些都是它的优点。但它只适于低速飞行(速度极限约为每小时 640~800 公里),飞行高度也有限,单向阀门的工作寿命短,加上振动剧烈,燃油消耗率大等缺点,使得它的应用受到限制。 第一章 如何设计自己的发动机 设计参数: 1 . 油气比 喷气发动机依靠油气燃烧产生反作用力,根据油品的爆炸极限, 燃油与空气重量比,一般在1 5 -2 0 %。即一升空气约需一克的油。 2 .喷气频率, 喷气发动机喷气频率与机身长度有关,同一直径下,机身越长频率越低。 2. 机身直径与长度比 L/D 发动机长度与直径是发动机设计的重要步聚,长度与比直径一般在10-17。 4 .计算公式 发动机的推力是由许多因素决定的,如下公式可说明: m*va=F*t V = 发动机体积 (dm^3.) f = 喷气频率. (Hz) va = 喷气速度. (m/s) F = 推力 (N, Newton) fc = 油耗 (gram/second) m = 空气质量 kg t =时间s秒. 以时间一秒,m=实际进入发动机的油气量X换算得出 m*v=F*t. m = mass = X % 实际推力:F (New ton) = (X * D^2 * 3.1415 * L * v^2 )/(L * 8) 由以上公式可以得出尾喷管直径越大,发动机的推力越大,同时进入的油气X越多就能产生...
