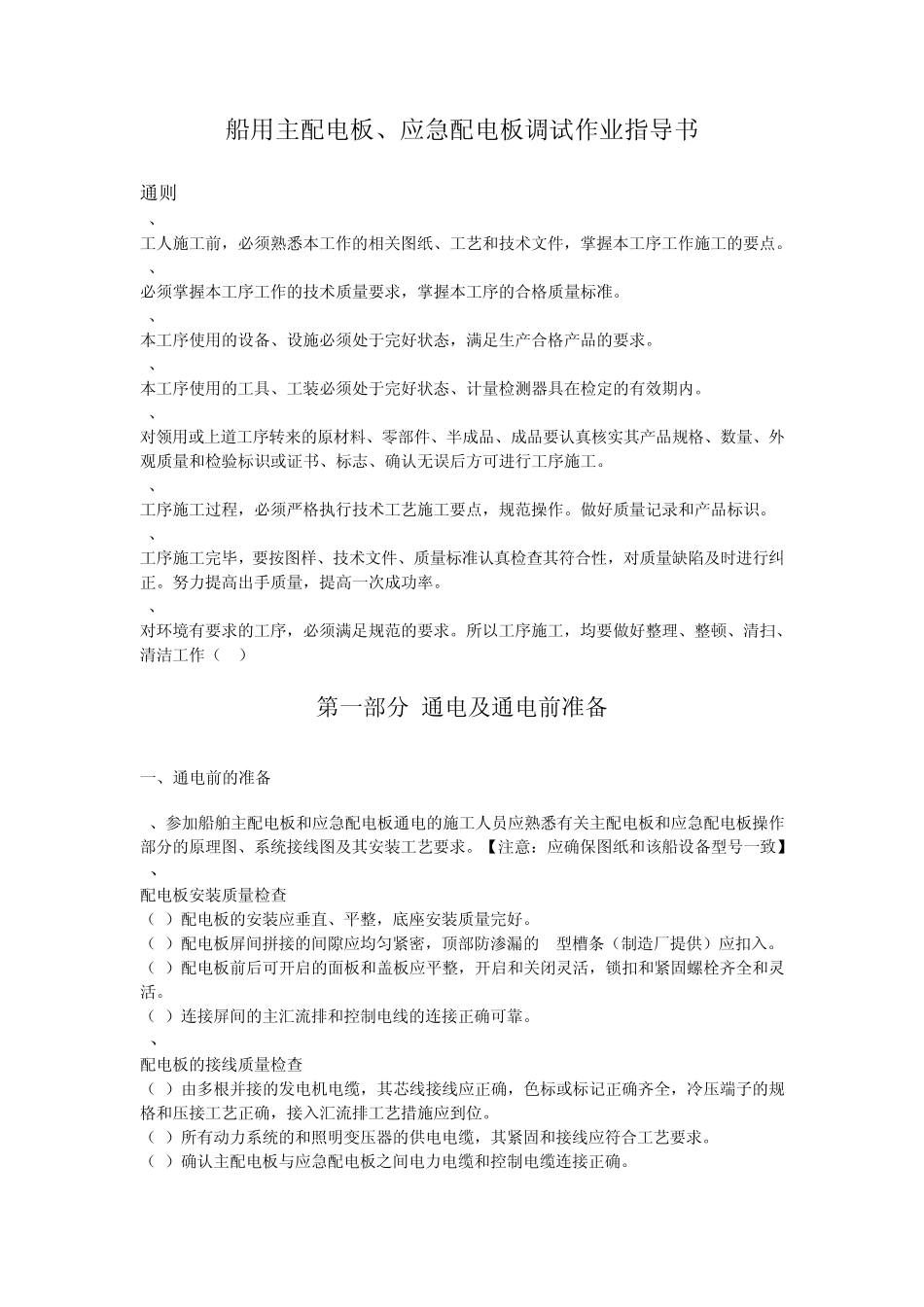

船用主配电板、应急配电板调试作业指导书 通则 1、 工人施工前，必须熟悉本工作的相关图纸、工艺和技术文件，掌握本工序工作施工的要点。 2、 必须掌握本工序工作的技术质量要求，掌握本工序的合格质量标准。 3、 本工序使用的设备、设施必须处于完好状态，满足生产合格产品的要求。 4、 本工序使用的工具、工装必须处于完好状态、计量检测器具在检定的有效期内。 5、 对领用或上道工序转来的原材料、零部件、半成品、成品要认真核实其产品规格、数量、外观质量和检验标识或证书、标志、确认无误后方可进行工序施工。 6、 工序施工过程，必须严格执行技术工艺施工要点，规范操作。做好质量记录和产品标识。 7、 工序施工完毕，要按图样、技术文件、质量标准认真检查其符合性，对质量缺陷及时进行纠正。努力提高出手质量，提高一次成功率。 8、 对环境有要求的工序，必须满足规范的要求。所以工序施工，均要做好整理、整顿、清扫、清洁工作（4S） 第一部分 通电及通电前准备 一、通电前的准备 1、参加船舶主配电板和应急配电板通电的施工人员应熟悉有关主配电板和应急配电板操作部分的原理图、系统接线图及其安装工艺要求。【注意：应确保图纸和该船设备型号一致】 2、 配电板安装质量检查 （1）配电板的安装应垂直、平整，底座安装质量完好。 （2）配电板屏间拼接的间隙应均匀紧密，顶部防渗漏的 U型槽条（制造厂提供）应扣入。 （3）配电板前后可开启的面板和盖板应平整，开启和关闭灵活，锁扣和紧固螺栓齐全和灵活。 （4）连接屏间的主汇流排和控制电线的连接正确可靠。 3、 配电板的接线质量检查 （1）由多根并接的发电机电缆，其芯线接线应正确，色标或标记正确齐全，冷压端子的规格和压接工艺正确，接入汇流排工艺措施应到位。 （2）所有动力系统的和照明变压器的供电电缆，其紧固和接线应符合工艺要求。 （3）确认主配电板与应急配电板之间电力电缆和控制电缆连接正确。 （4）配电板及电缆的接地工艺应完善正确应符合工艺规范。（电源导线截面积大于120m㎡，接地导体固定为70m㎡。电源导线截面积小于120m㎡，接地导体选择导线截面积的1/2.考虑到机械强度，电源导线截面积小于2.5m㎡，接地导体固定为1.5 m㎡；大于2.5m㎡，接地导体不小于4m㎡）。 （5）检查、校核各发电机组电缆按相序颜色接线的一致性。 4 、配电板清洁 （1）彻底清洁配电板内部的施工余料、尘埃（特别是打磨产生的金属粉尘）、油污...
