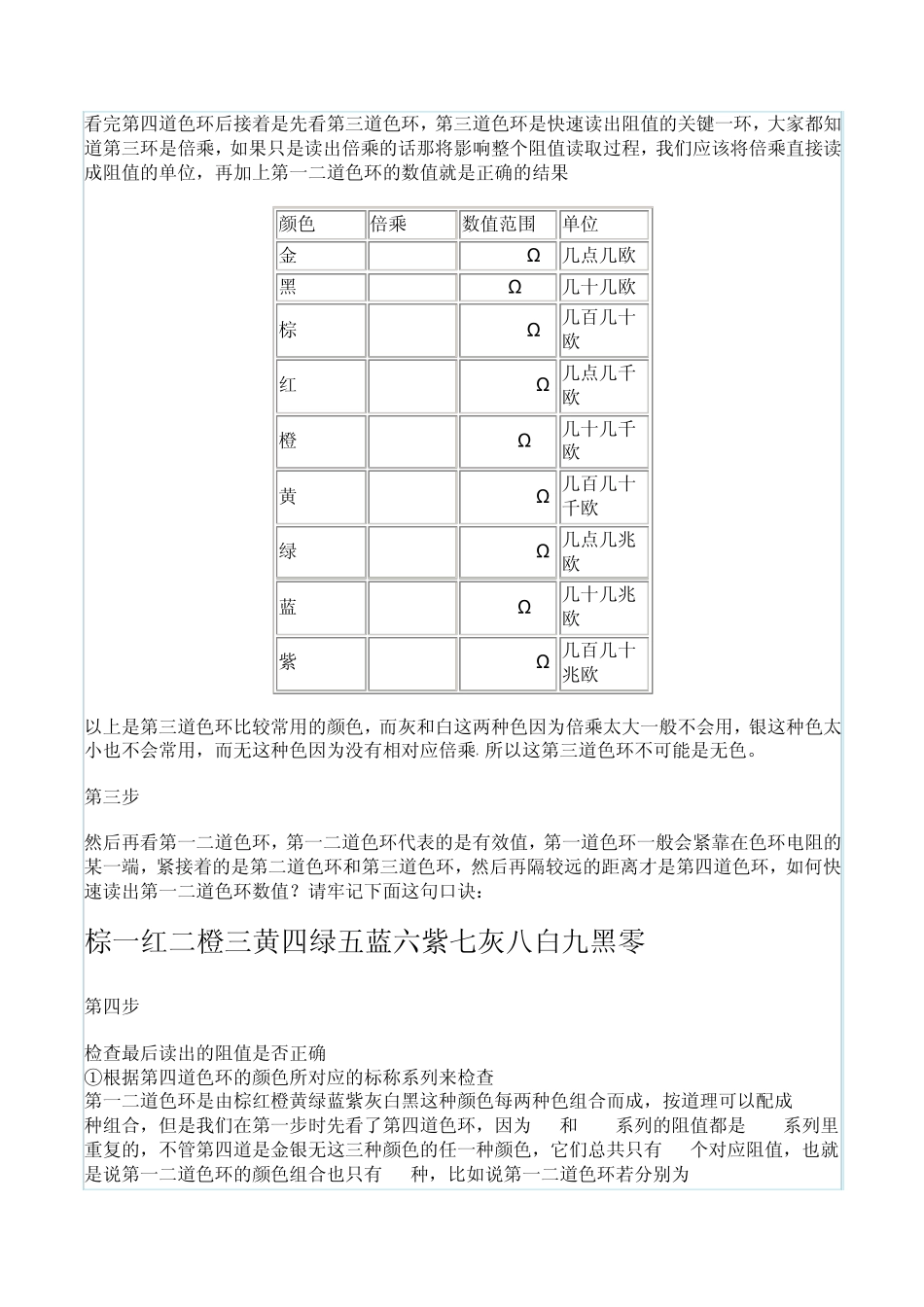

色环电阻快速识别方法_第2页
2/8

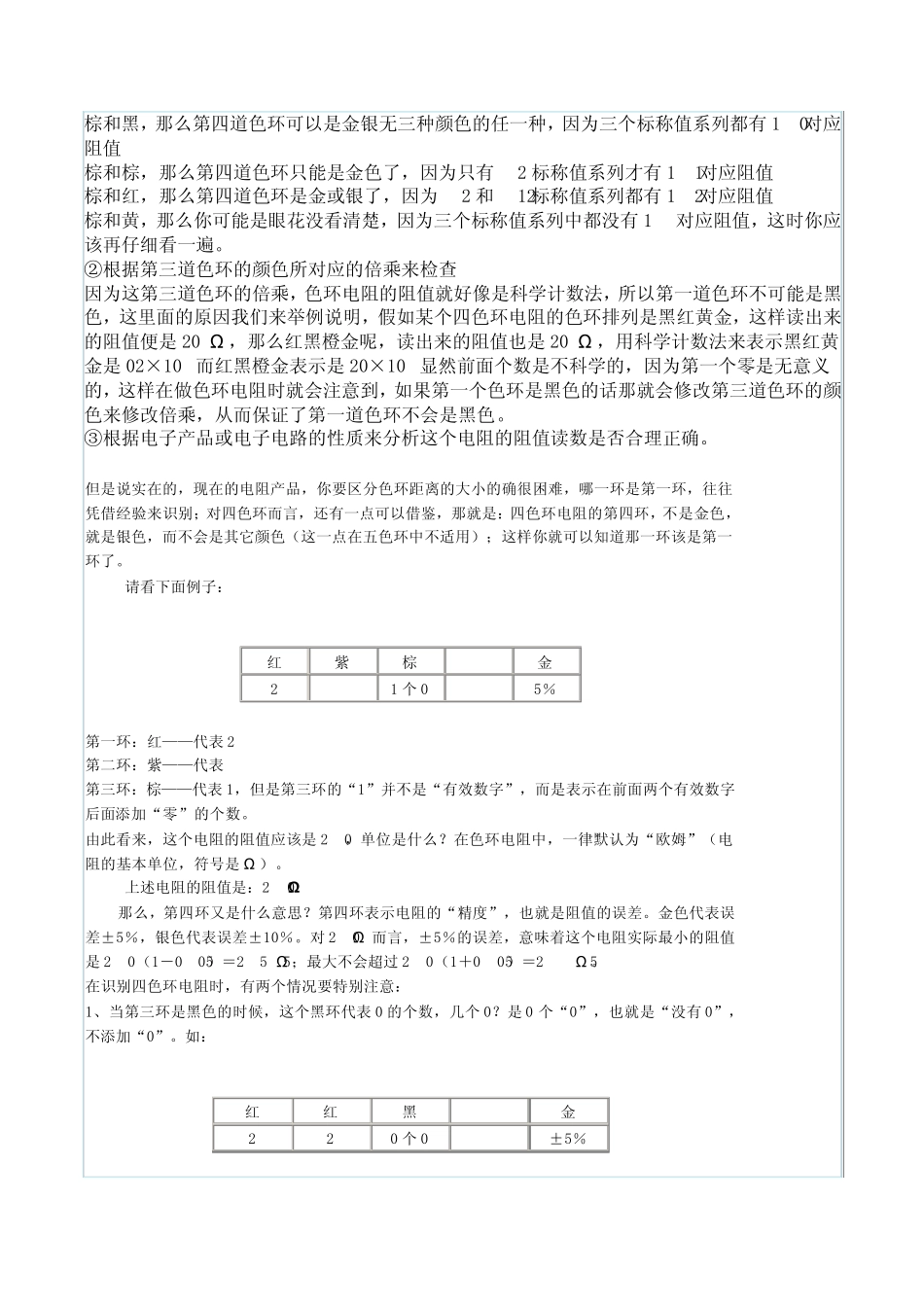

色环电阻快速识别方法_第3页
3/8
色环电阻快速识别方法 对于用色环来表示的电阻,分为四色环和五色环两种表示法。 四色环表示法规则如下表: 颜色 无 银 金 黑 棕 红 橙 黄 绿 蓝 紫 灰 白 第一位有效值 0 1 2 3 4 5 6 7 8 9 第二位有效值 0 1 2 3 4 5 6 7 8 9 第三位倍 乘 10-2 10-1 100 101 102 103 104 105 106 107 108 109 第四位误差/% ±20 ±10 ±5 四色环电阻的阻值快速识别步骤: 第一步 当我们拿到一个四色环电阻时,首先看它的第四道色环,第四道色环一般离其它三道色环的距离较远一些,容易找到,并且第四色环的颜色也只有金和银两种色,或者是没有第四道色环即无色。之所以要先看第四道色环不仅仅是因为它位置特殊和颜色简单容易识别而已,而是因为它将决定第一道和第二道色环的颜色,这个重要的特征由标称值系列来决定的。 标称值系列 误差/% 电阻器标称值/Ω E24 ±5 1.0 1.1 1.2 1.3 1.5 1.6 1.8 2.0 2.2 2.4 2.7 3.0 3.3 3.6 3.9 4.3 4.7 5.1 5.6 6.2 6.8 7.5 8.2 9.1 E12 ±10 1.0 1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 6.8 8.2 E 6 ±20 1.0 1.5 2.2 3.3 4.7 6.8 标称值系列有E24、E12和E6三种,它们的误差分别是±5/%、±10/%、±20/%,而在四色环电阻中刚好用金银无这三种色来分别代表这三个系列的误差,也就是第四道色环 如果是金色的话,那么电阻器标称值就只有24个数值, 如果是银色的话就只有12 个数值, 如果是无色的话就只有6个数值, 第二步 看完第四道色环后接着是先看第三道色环,第三道色环是快速读出阻值的关键一环,大家都知道第三环是倍乘,如果只是读出倍乘的话那将影响整个阻值读取过程,我们应该将倍乘直接读成阻值的单位,再加上第一二道色环的数值就是正确的结果 颜色 倍乘 数值范围 单位 金 10-1 1.0-9.1Ω 几点几欧 黑 100 10-91Ω 几十几欧 棕 101 100-910Ω 几百几十欧 红 102 1.0-9.1KΩ 几点几千欧 橙 103 10-91KΩ 几十几千欧 黄 104 100-910KΩ 几百几十千欧 绿 105 1.0-9.1MΩ 几点几兆欧 蓝 106 10-91MΩ 几十几兆欧 紫 107 100-910MΩ 几百几十兆欧 以上是第三道色环比较常用的颜色,而灰和白这两种色因为倍乘太大一般不会用,银这种色太小也不会常用,而无这种色因为没有相对应倍乘,所以这第三道色环不可能是无色。 第三步 然后再看第一二道色环,第一...
