色环电阻识别方法和技巧

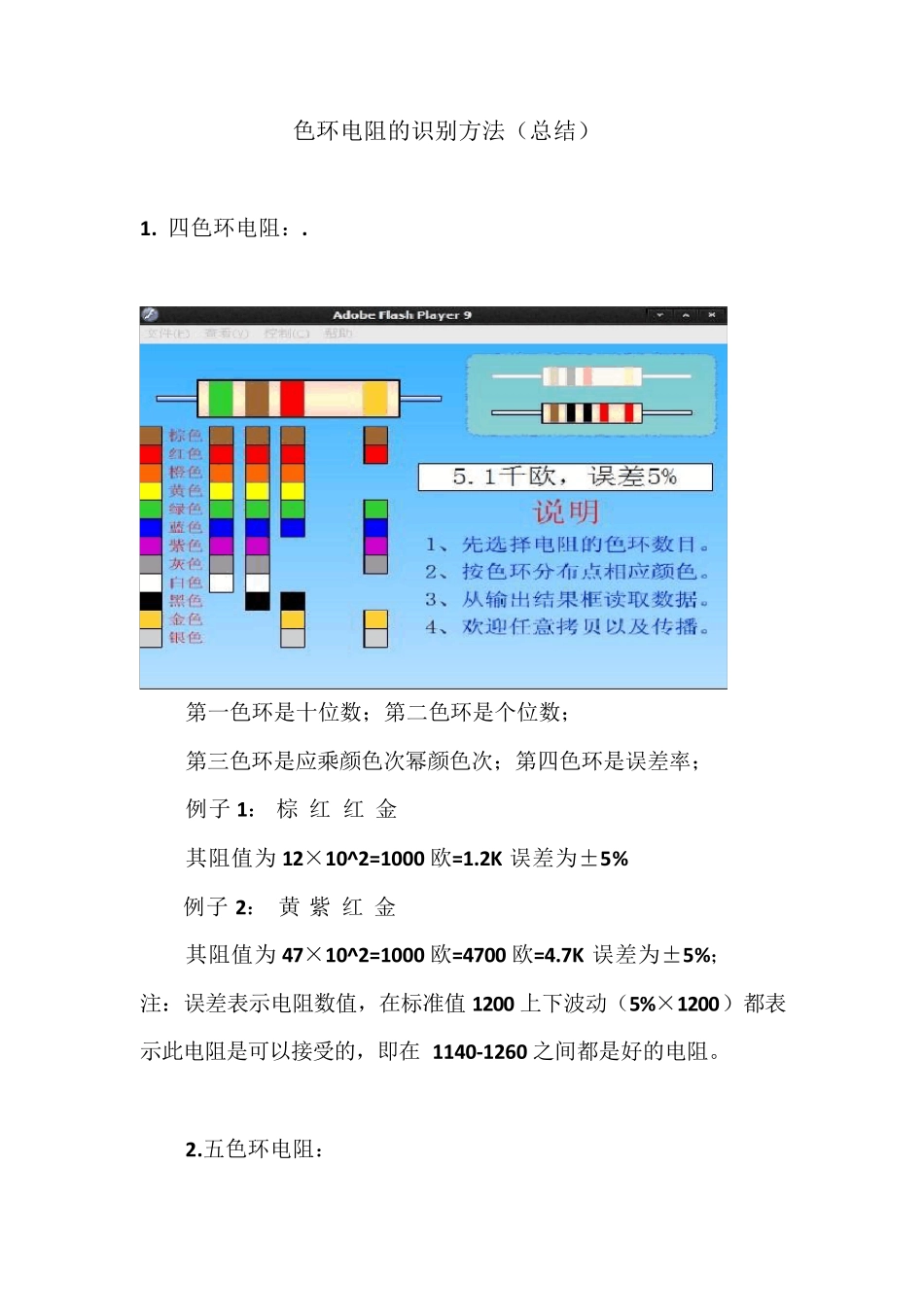

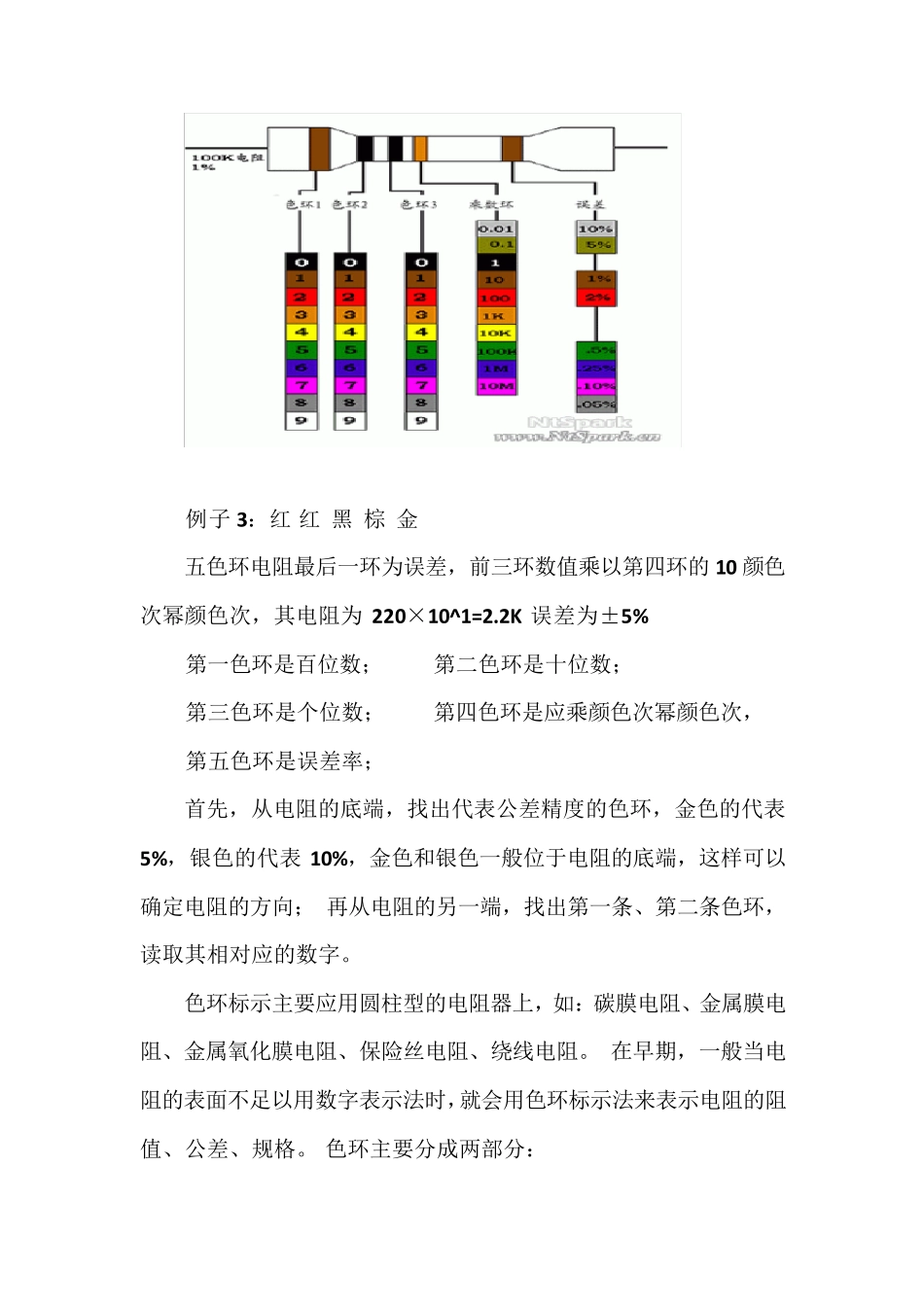

色环电阻的识别方法（总结） 1. 四色环电阻：. 第一色环是十位数；第二色环是个位数； 第三色环是应乘颜色次幂颜色次；第四色环是误差率； 例子1： 棕 红 红 金 其阻值为12×10^2=1000 欧=1.2K 误差为±5% 例子2： 黄 紫 红 金 其阻值为47×10^2=1000 欧=4700 欧=4.7K 误差为±5%； 注：误差表示电阻数值，在标准值1200 上下波动（5%×1200）都表示此电阻是可以接受的，即在 1140-1260 之间都是好的电阻。 2.五色环电阻： 例子3：红 红 黑 棕 金 五色环电阻最后一环为误差，前三环数值乘以第四环的10 颜色次幂颜色次，其电阻为 220×10^1=2.2K 误差为±5% 第一色环是百位数； 第二色环是十位数； 第三色环是个位数； 第四色环是应乘颜色次幂颜色次， 第五色环是误差率； 首先，从电阻的底端，找出代表公差精度的色环，金色的代表5%，银色的代表 10%，金色和银色一般位于电阻的底端，这样可以确定电阻的方向； 再从电阻的另一端，找出第一条、第二条色环，读取其相对应的数字。 色环标示主要应用圆柱型的电阻器上，如：碳膜电阻、金属膜电阻、金属氧化膜电阻、保险丝电阻、绕线电阻。 在早期，一般当电阻的表面不足以用数字表示法时，就会用色环标示法来表示电阻的阻值、公差、规格。 色环主要分成两部分： 第一部分：靠近电阻前端的一组是用来表示阻值。 两位有效数的电阻值，用前三个色环来代表其阻值，如：39Ω，39KΩ，39M Ω。 三位有效数的电阻值，用前四个色环来代表其阻值，如：69.8Ω，698Ω，69.8KΩ，一般用于精密电阻的表示。 第二部分：靠近电阻后端的一条色环用来代表公差精度。 第一部分的每一条色环都是等距，自成一组，容易和第二部分的色环区分。 四个色环电阻的识别：第一、二环分别代表两位有效数的阻值；第三环代表倍率；第四环代表误差。 五个色环电阻的识别：第一、二、三环分别代表三位有效数的阻值；第四环代表倍率；第五环代表误差。 如果第五条色环为黑色，一般用来表示为绕线电阻器，第五条色环如为白色，一般用来表示为保险丝电阻器。如果电阻体只有中间一条黑色的色环，则代表此电阻为零欧姆电阻。 对照表 带有四个色环的其中第一、二环分别代表阻值的前两位数；第三环代表倍率；第四环代表误差。快速识别的关键在于根据第三环的颜色把阻值确定在某一数量级范围内，例如是几点几K、还是几十几K的，再将前两环读出的数"代"进去，这样就可很快读出数来。 下...
