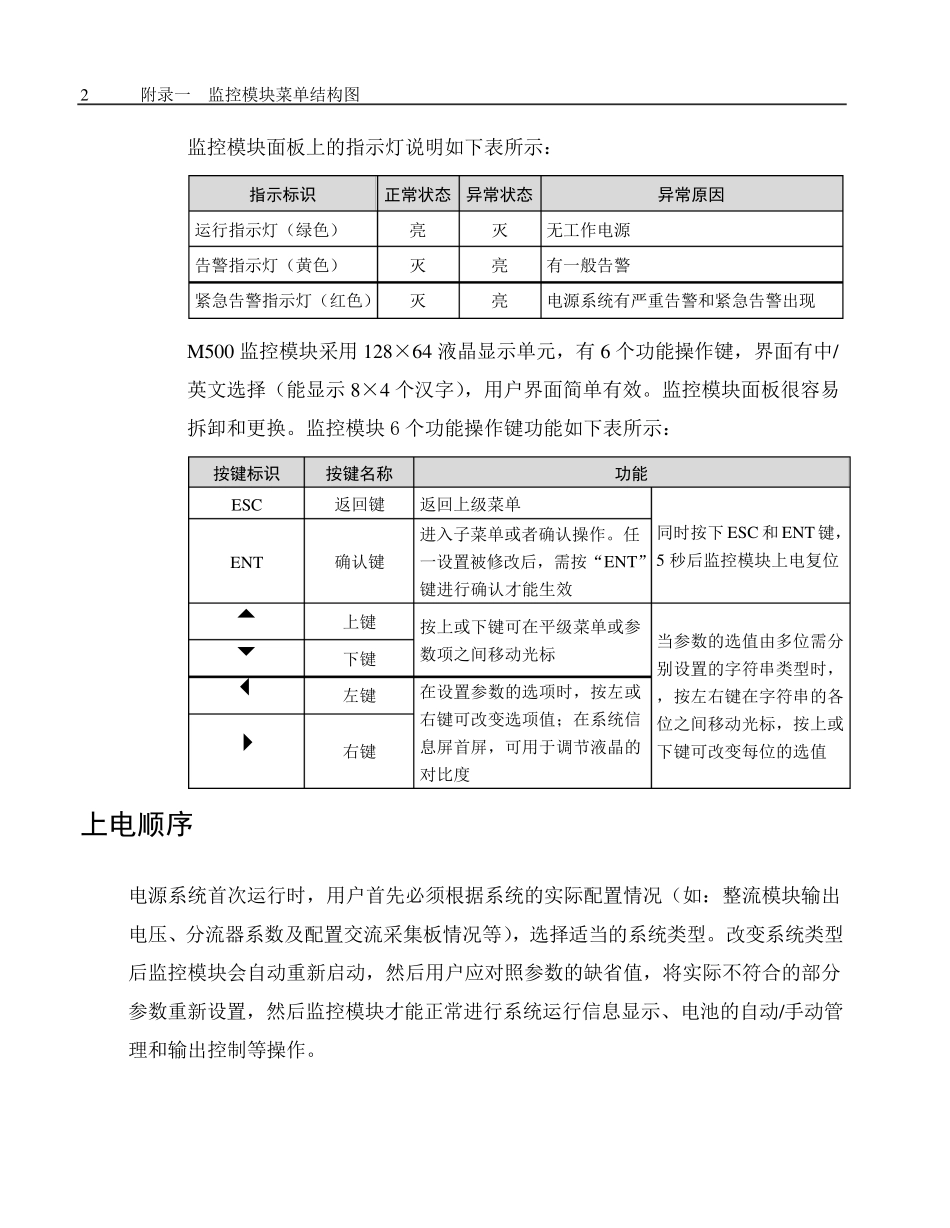

附录一 监控模块菜单结构图 1 M500 监控模块的使用 监控模块的操作面板 M 500 监控模块前面板上有背光液晶显示屏、功能操作键、指示灯和定位销，如下图所示： ESCENTM500D告警指示灯运行指示灯紧急告警指示灯液晶显示屏操作键把手 图 2-1 M500D 监控模块前面板图 ESCENT紧急告警指示灯告警指示灯运行指示灯液晶显示屏操作键M500F把手 图 2-2 M500F 监控模块前面板图 2 附录一 监控模块菜单结构图 监控模块面板上的指示灯说明如下表所示： 指示标识 正常状态 异常状态 异常原因 运行指示灯（绿色） 亮 灭 无工作电源 告警指示灯（黄色） 灭 亮 有一般告警 紧急告警指示灯（红色） 灭 亮 电源系统有严重告警和紧急告警出现 M500 监控模块采用128×64 液晶显示单元，有6 个功能操作键，界面有中/英文选择（能显示8×4 个汉字），用户界面简单有效
监控模块面板很容易拆卸和更换
监控模块6 个功能操作键功能如下表所示： 按键标识 按键名称 功能 ESC 返回键 返回上级菜单 同时按下ESC 和ENT 键，5 秒后监控模块上电复位 ENT 确认键 进入子菜单或者确认操作
任一设置被修改后，需按“ENT”键进行确认才能生效 上键 按上或下键可在平级菜单或参数项之间移动光标 当参数的选值由多位需分别设置的字符串类型时， ，按左右键在字符串的各位之间移动光标，按上或下键可改变每位的选值 下键 左键 在设置参数的选项时，按左或右键可改变选项值；在系统信息屏首屏，可用于调节液晶的对比度 右键 上电顺序 电源系统首次运行时，用户首先必须根据系统的实际配 置情 况 （如：整 流 模块输 出电压 、 分流 器 系数及 配 置交 流 采集 板情 况 等 ），选择适 当的系统类型

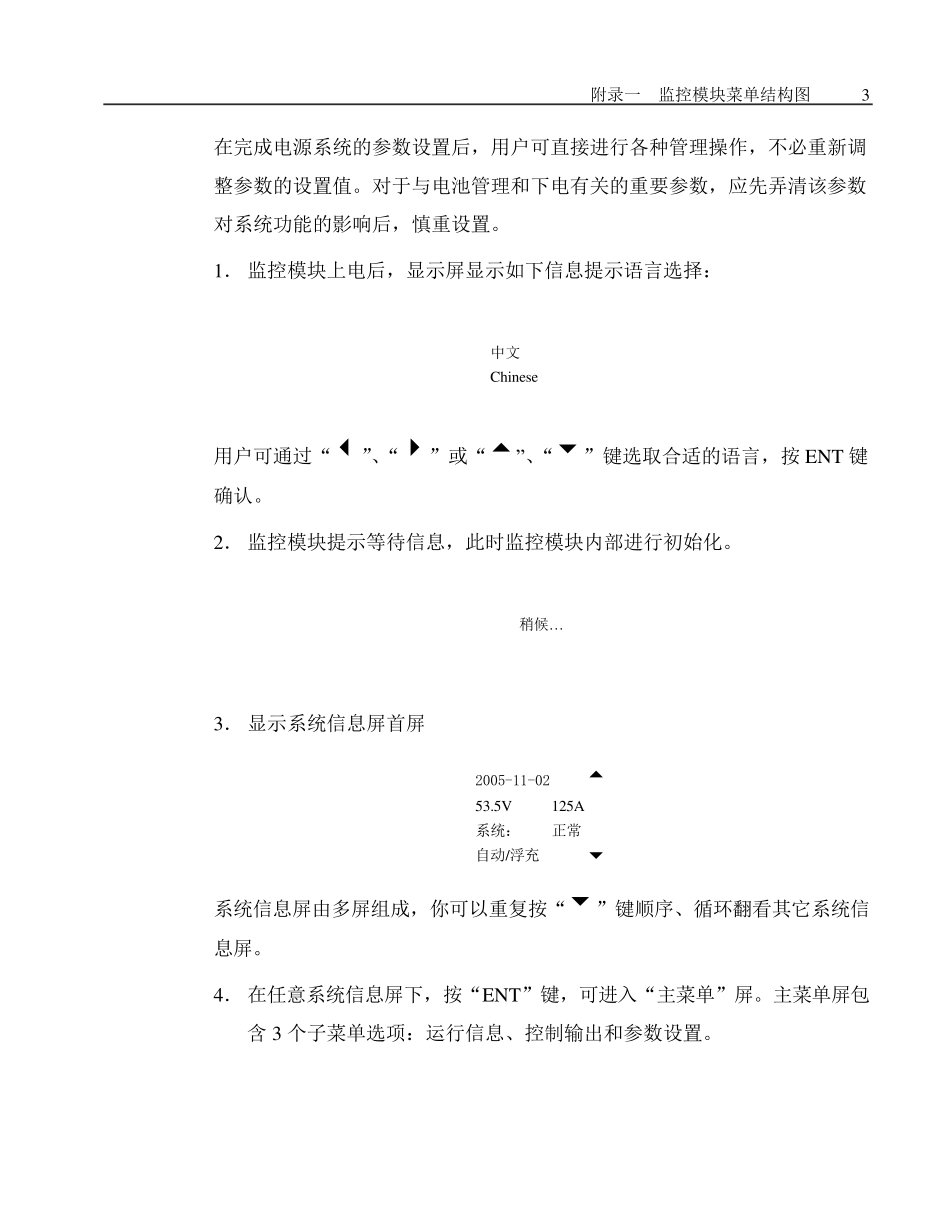

改变系统类型后监控模块会 自 动重新 启 动，然 后用户应 对照
