苏TJ2.1.3技术交底(模板工程)VIP专享

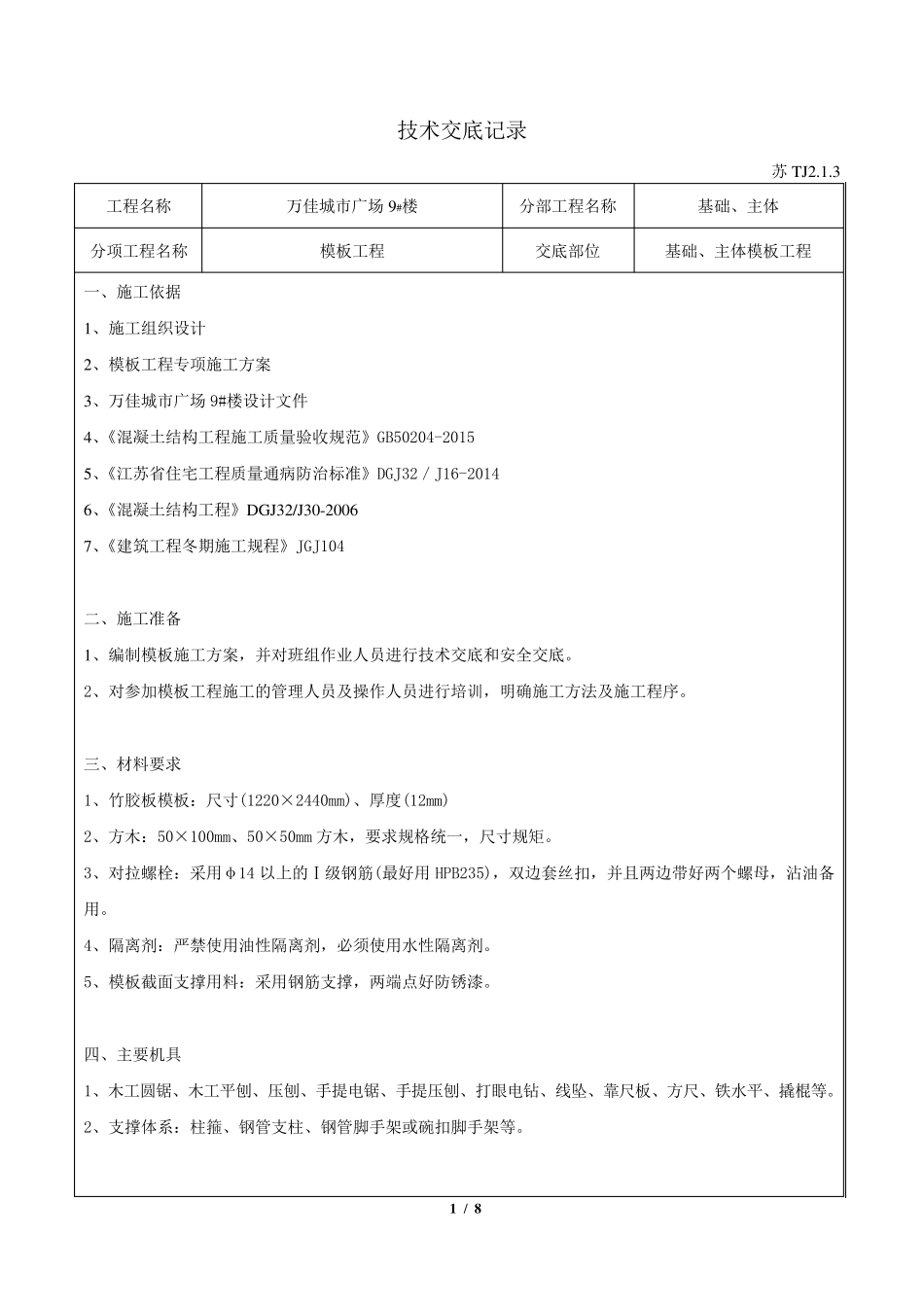

1 / 8 技术交底记录 苏T J2.1.3 工程名称 万佳城市广场9#楼 分部工程名称 基础、主体 分项工程名称 模板工程 交底部位 基础、主体模板工程 一、施工依据 1、施工组织设计 2、模板工程专项施工方案 3、万佳城市广场9#楼设计文件 4、《混凝土结构工程施工质量验收规范》GB50204-2015 5、《江苏省住宅工程质量通病防治标准》DGJ32／J16-2014 6、《混凝土结构工程》DGJ32/J30-2006 7、《建筑工程冬期施工规程》JGJ104 二、施工准备 1、编制模板施工方案，并对班组作业人员进行技术交底和安全交底。 2、对参加模板工程施工的管理人员及操作人员进行培训，明确施工方法及施工程序。 三、材料要求 1、竹胶板模板：尺寸(1220×2440mm)、厚度(12mm) 2、方木：50×100mm、50×50mm 方木，要求规格统一，尺寸规矩。 3、对拉螺栓：采用φ14 以上的Ⅰ级钢筋(最好用 HPB235)，双边套丝扣，并且两边带好两个螺母，沾油备用。 4、隔离剂：严禁使用油性隔离剂，必须使用水性隔离剂。 5、模板截面支撑用料：采用钢筋支撑，两端点好防锈 漆 。 四 、主要机 具 1、木工圆 锯 、木工平 刨 、压 刨 、手 提 电 锯 、手 提 压 刨 、打 眼 电 钻 、线 坠 、靠 尺板、方尺、铁 水平 、撬 棍 等 。 2、支撑体系 ：柱 箍 、钢管支柱 、钢管脚 手 架 或 碗 扣脚 手 架 等 。 2 / 8 五、人员配备 木工班组要根据现场情况和进度要求合理安排施工人员，以保证施工进度。 序号 工种 人数 备注 1 管理人员 3 总体部署安排 2 木工 80 带班合理安排作业 六、作业条件 1、板设计：根据工程结构型式和特点及现场施工条件，对模板进行设计，确定模板平面布置，纵横龙骨规格、数量、排列尺寸，柱箍选用的型式和间距，梁板支撑间距，梁柱节点、主次梁节点大样。验算模板和支撑的强度、刚度及稳定性。绘制全套模板设计图(模板平面布置图、分块图、组装图、加固大样图、节点大样图、零件加工图和非定型零件的拼接加工图)。模板的数量应在模板设计时按流水段划分，进行综合研究，确定模板的合理配制数量。 2、模板拼装： （1）拼装场地夯实平整，条件许可时可设拼装操作平台。 （2）按模板设计图尺寸，采用沉头自攻螺丝将竹胶板与方木拼成整片模板，按缝处要求附加小龙骨。 （3）竹胶板模板锯开的边及时用防水油漆封边两道 ，防止 竹胶板模板使 用过 程中 开裂 、起 皮 。 （...
