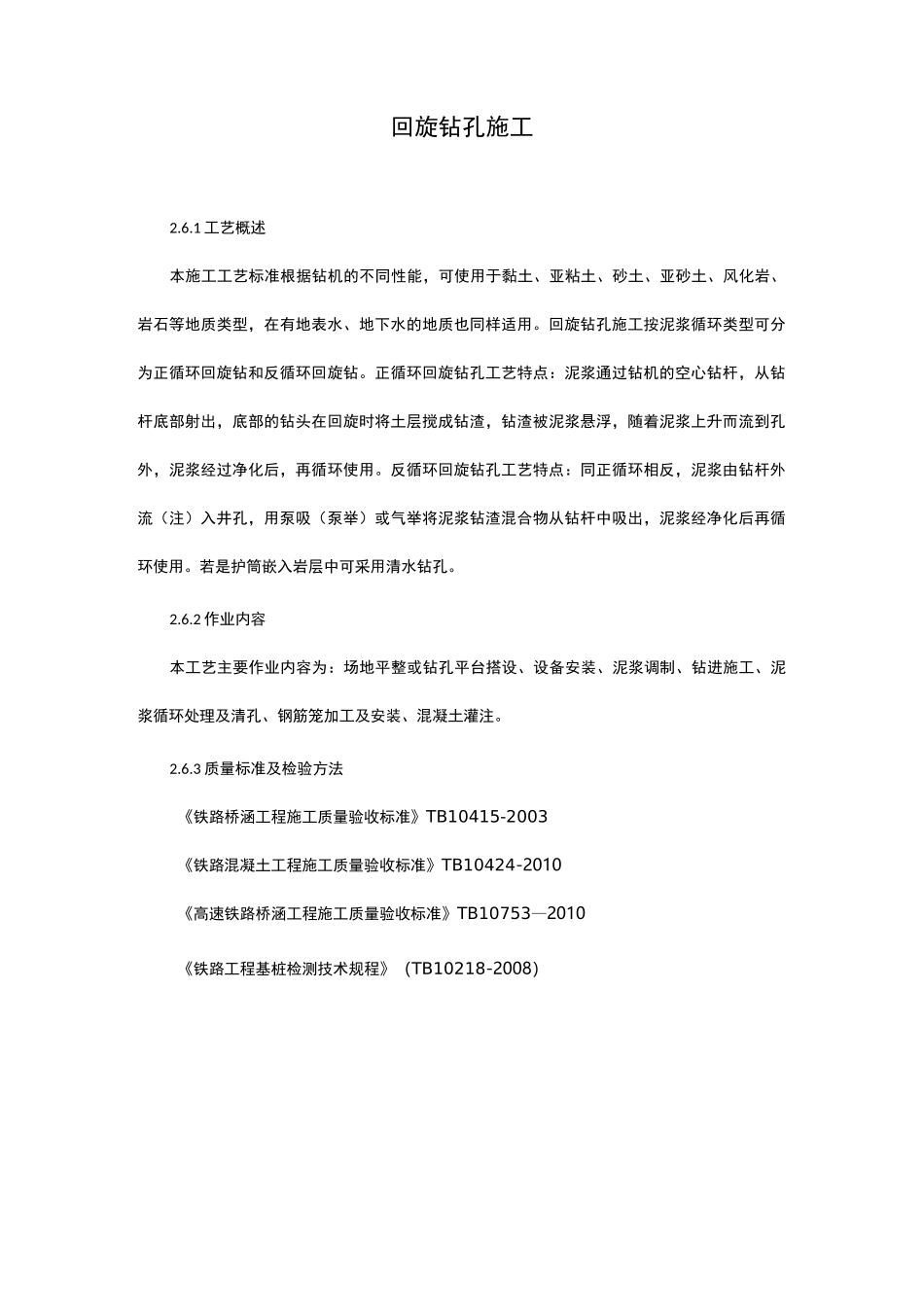

回旋钻孔施工

回旋钻孔施工2.6.1 工艺概述本施工工艺标准根据钻机的不同性能，可使用于黏土、亚粘土、砂土、亚砂土、风化岩、岩石等地质类型，在有地表水、地下水的地质也同样适用。回旋钻孔施工按泥浆循环类型可分为正循环回旋钻和反循环回旋钻。正循环回旋钻孔工艺特点：泥浆通过钻机的空心钻杆，从钻杆底部射出，底部的钻头在回旋时将土层搅成钻渣，钻渣被泥浆悬浮，随着泥浆上升而流到孔外，泥浆经过净化后，再循环使用。反循环回旋钻孔工艺特点：同正循环相反，泥浆由钻杆外流（注）入井孔，用泵吸（泵举）或气举将泥浆钻渣混合物从钻杆中吸出，泥浆经净化后再循环使用。若是护筒嵌入岩层中可采用清水钻孔。2.6.2 作业内容本工艺主要作业内容为：场地平整或钻孔平台搭设、设备安装、泥浆调制、钻进施工、泥浆循环处理及清孔、钢筋笼加工及安装、混凝土灌注。2.6.3 质量标准及检验方法《铁路桥涵工程施工质量验收标准》TB10415-2003《铁路混凝土工程施工质量验收标准》TB10424-2010《高速铁路桥涵工程施工质量验收标准》TB10753—2010《铁路工程基桩检测技术规程》（TB10218-2008）2.6.4 工艺流程图平台搭设孔位放样护筒施工钻机安放钻孔成孔检查清孔钢筋笼吊放混凝土灌注图 2.6.4-1 回旋钻机成孔工艺流程图2.6.5 工艺步骤及质量控制一、施工准备1、技术准备① 熟悉和分析施工现场的地质、水文资料，编制钻孔灌注桩单项施工组织设计，针对不同的地质情况，对钻杆、钻具、斗齿、护筒、泥浆、清孔工具、检测等施工机械与设备进行选择和优化。② 逐级向施工人员进行技术、操作、安全、环保交底，确保施工过程的工程质量、环境保护和人身安全。③熟悉施工现场环境，摸清邻近区域内的地下管线（管道、电缆）、地下构筑物、危险建筑、精密仪器车间等的分布情况。④ 开工前，对设计单位移交的导线点、永久的水准点进行复测；按施工现场的实际情况加密导线点和水准点，并与相邻标段联测。根据坐标控制点和水准控制点进行桩位和高程放样。⑤ 混凝土配合比设计及试验：按混凝土设计强度及耐久性要求，做水下混凝土配合比的试验室配合比、施工配合比，满足相应标准钻孔桩灌注混凝土的要求。2、主要施工机具：① 钻孔设备：钻机、相应地质的钻头、钻杆、钢护筒等② 配套设备：挖掘机、装载机、吊车、泥浆泵、钻渣运输车等。③ 安全设备：防水照明灯、安全帽、救生衣等。④ 混凝土灌注设备：混凝土拌和站、供电设备、混凝土运输车、导管、下料斗等。⑤ 钢...
