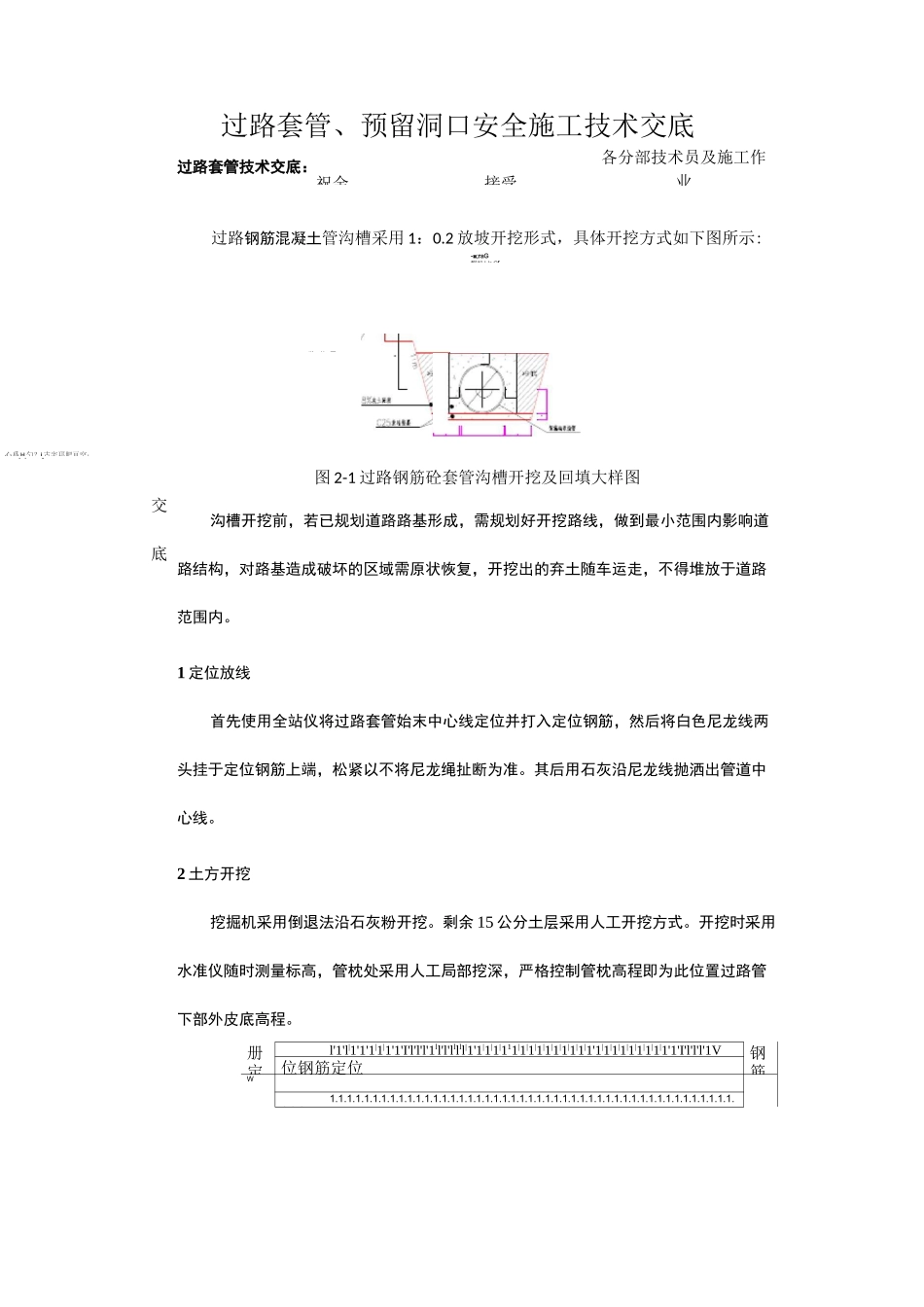

过路套管、预留洞口施工方案技术交底

祝金接受各分部技术员及施工作业5.t交底过路套管、预留洞口安全施工技术交底过路套管技术交底：过路钢筋混凝土管沟槽采用 1：0.2 放坡开挖形式，具体开挖方式如下图所示:图 2-1 过路钢筋砼套管沟槽开挖及回填大样图沟槽开挖前，若已规划道路路基形成，需规划好开挖路线，做到最小范围内影响道路结构，对路基造成破坏的区域需原状恢复，开挖出的弃土随车运走，不得堆放于道路范围内。1 定位放线首先使用全站仪将过路套管始末中心线定位并打入定位钢筋，然后将白色尼龙线两头挂于定位钢筋上端，松紧以不将尼龙绳扯断为准。其后用石灰沿尼龙线抛洒出管道中心线。2 土方开挖挖掘机采用倒退法沿石灰粉开挖。剩余 15 公分土层采用人工开挖方式。开挖时采用水准仪随时测量标高，管枕处采用人工局部挖深，严格控制管枕高程即为此位置过路管下部外皮底高程。册定l'1'l|1'1'1|1|1'1'I'l'l'l'1ll'l'lllll|1'1|1|1|111|1|1|1|1|1|1|1|1|1'1|1|1|1|1|1|1|1|1'1'I'l'l'l'1V钢筋位钢筋定位W1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.砧*卄 I■-■;raG酮粉 LI>C[心爲 H 勺？ i 古 宅邛肥亘空； 管廊中心线图 2-2 套管沟槽开挖平、立面示意图管沟基础应落在土质良好的原状土上或经过处理的回填密实的基础地基上，地基承载力特征值应不小于 120KPa。地基承载力无法满足时，应对其进行处理。遇地下水时，沟槽开挖应在降水后进行，防止槽底受水浸泡，并在管道回填前注意防雨。在排水管道开挖施工中，为确保安全，应依据地勘报告，对沟槽开挖的放坡及支护均应严格按《给排水管道工程施工及验收规范》(GB50268-2008)第三、四章节的有关要求执行。沟槽开挖时，应密切注意临近管道、护坡、挡墙和建筑物的安全。管区回填施工必须在管道两侧同步进行，严禁单侧回填，碎石必须塞严、捣实，保持与管道紧密接触。3 管道铺设3.1 混凝土管道铺设钢筋混凝土承插管采用 C25 素砼垫层基础，侧边及管顶采用 20cm 的 C25 素砼包管，做法详见“过路钢筋砼套管沟槽开挖及回填大样图”lO尸J 121250jFjL2 *Ll*f[1250ji2S)i9J ㈣J卜 JVfVVQ--SrrosA■ 0 0 oJioQ--0 0 0 0 O0 0 0 0 0 0,ryi- 0 0 0 c C\ill:一\K.\j12@4CC■T.IW|IM1 [f1ISOiliOjiJMlist)*»-1I-§—1§—1M■EE11( ^1 ■ 待土方开挖及管枕施工完毕后，将过路套管用尼龙吊绳从内部穿过后吊于吊车上，缓慢下...
