塔组立专项施工方案(内容)

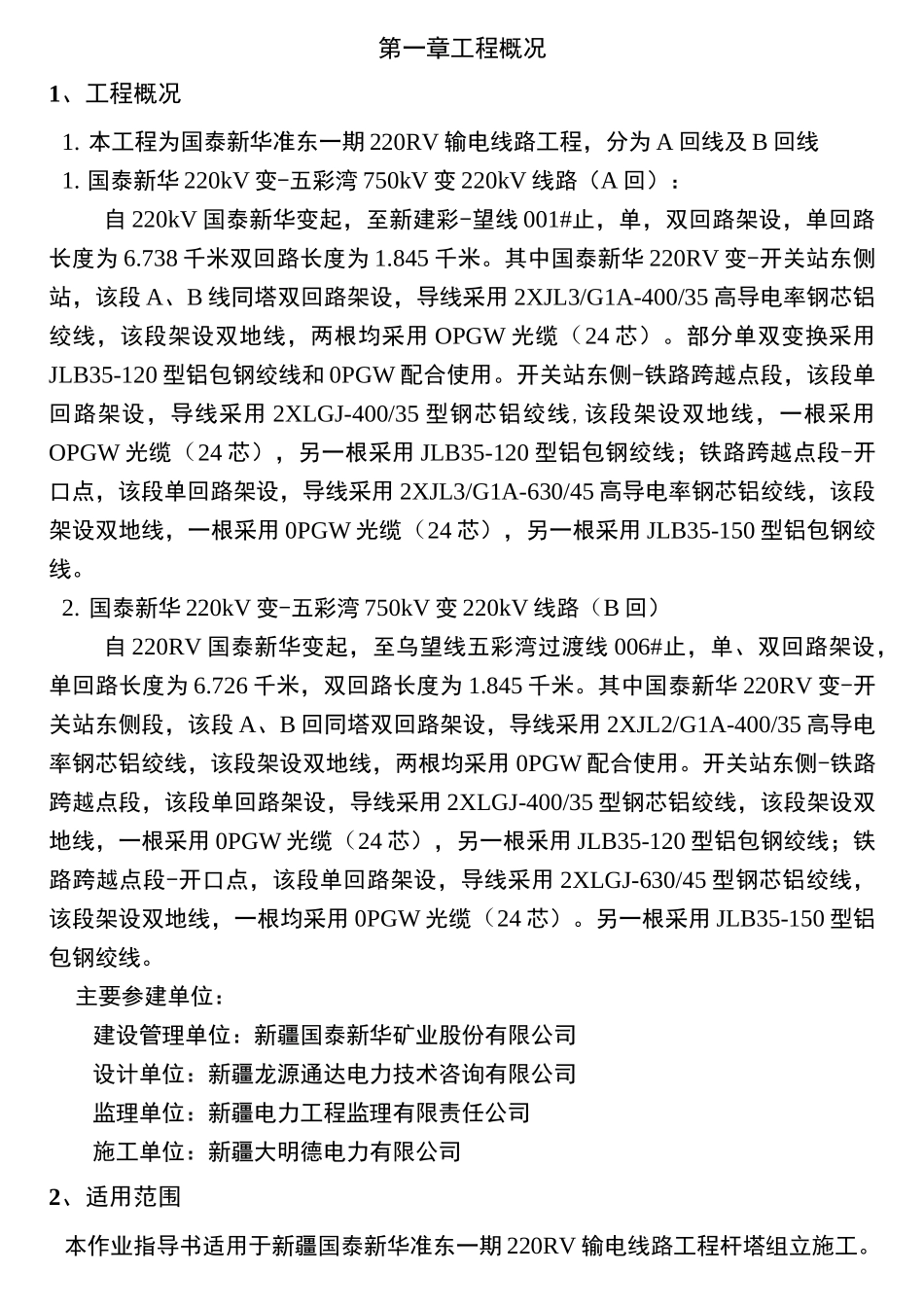

塔组立专项施工方案(内容)_第1页
1/33

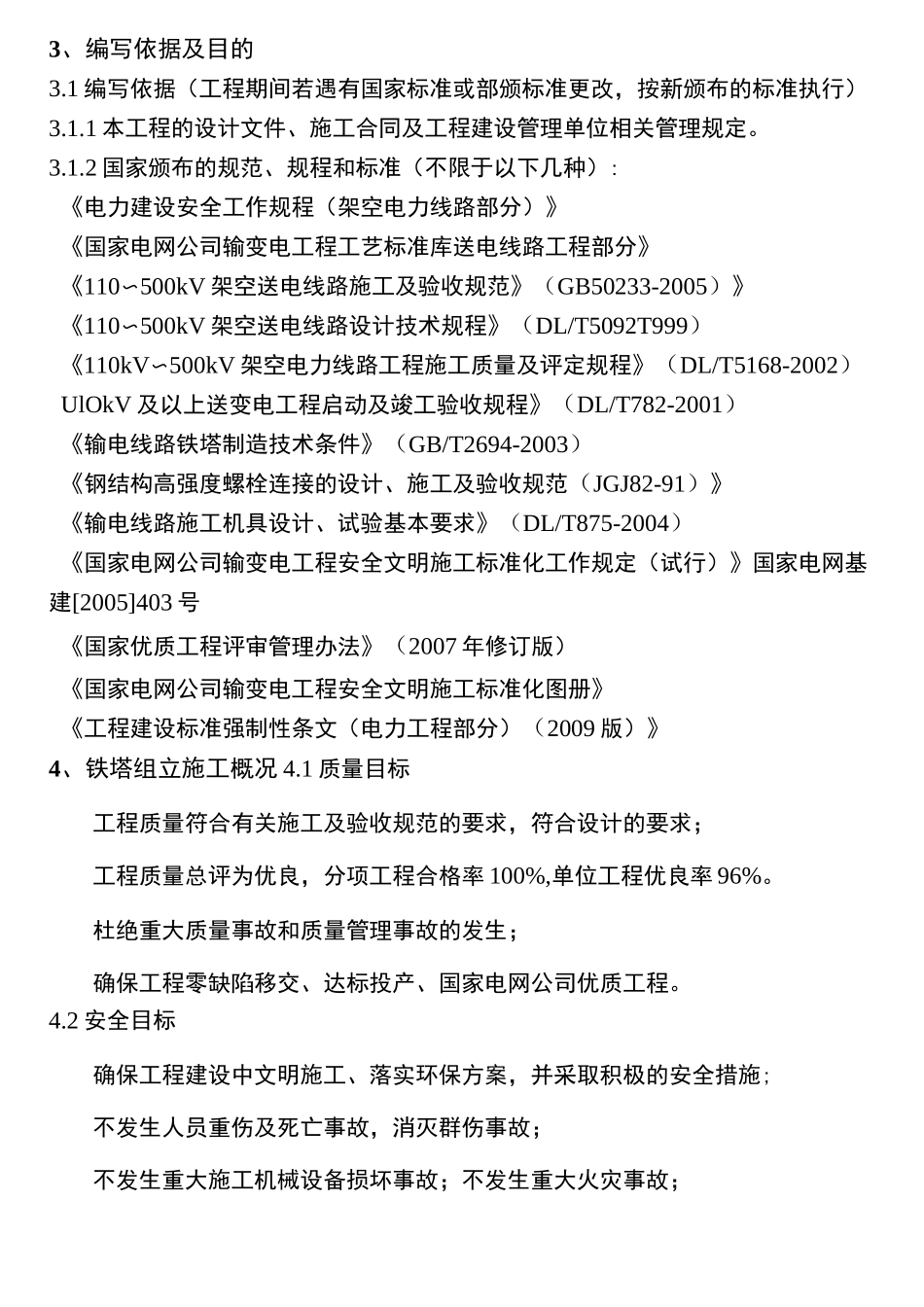

塔组立专项施工方案(内容)_第2页
2/33
塔组立专项施工方案(内容)_第3页
3/33
第一章工程概况1、工程概况1. 本工程为国泰新华准东一期 220RV 输电线路工程,分为 A 回线及 B 回线1. 国泰新华 220kV 变-五彩湾 750kV 变 220kV 线路(A 回):自 220kV 国泰新华变起,至新建彩-望线 001#止,单,双回路架设,单回路长度为 6.738 千米双回路长度为 1.845 千米。其中国泰新华 220RV 变-开关站东侧站,该段 A、B 线同塔双回路架设,导线采用 2XJL3/G1A-400/35 高导电率钢芯铝绞线,该段架设双地线,两根均采用 OPGW 光缆(24 芯)。部分单双变换采用JLB35-120 型铝包钢绞线和 0PGW 配合使用。开关站东侧-铁路跨越点段,该段单回路架设,导线采用 2XLGJ-400/35 型钢芯铝绞线,该段架设双地线,一根采用OPGW 光缆(24 芯),另一根采用 JLB35-120 型铝包钢绞线;铁路跨越点段-开口点,该段单回路架设,导线采用 2XJL3/G1A-630/45 高导电率钢芯铝绞线,该段架设双地线,一根采用 0PGW 光缆(24 芯),另一根采用 JLB35-150 型铝包钢绞线。2. 国泰新华 220kV 变-五彩湾 750kV 变 220kV 线路(B 回)自 220RV 国泰新华变起,至乌望线五彩湾过渡线 006#止,单、双回路架设,单回路长度为 6.726 千米,双回路长度为 1.845 千米。其中国泰新华 220RV 变-开关站东侧段,该段 A、B 回同塔双回路架设,导线采用 2XJL2/G1A-400/35 高导电率钢芯铝绞线,该段架设双地线,两根均采用 0PGW 配合使用。开关站东侧-铁路跨越点段,该段单回路架设,导线采用 2XLGJ-400/35 型钢芯铝绞线,该段架设双地线,一根采用 0PGW 光缆(24 芯),另一根釆用 JLB35-120 型铝包钢绞线;铁路跨越点段-开口点,该段单回路架设,导线采用 2XLGJ-630/45 型钢芯铝绞线,该段架设双地线,一根均采用 0PGW 光缆(24 芯)。另一根采用 JLB35-150 型铝包钢绞线。主要参建单位:建设管理单位:新疆国泰新华矿业股份有限公司设计单位:新疆龙源通达电力技术咨询有限公司监理单位:新疆电力工程监理有限责任公司施工单位:新疆大明德电力有限公司2、适用范围本作业指导书适用于新疆国泰新华准东一期 220RV 输电线路工程杆塔组立施工。3、编写依据及目的3.1 编写依据(工程期间若遇有国家标准或部颁标准更改,按新颁布的标准执行)3.1.1 本工程的设计文件、施工合同及工程建设管理单位相关管理规定。3.1.2 国家颁布的规范、规程和标准(不限于以下几种):《电力建设安全工作规程(架...
