供电管线穿越工程施工方案

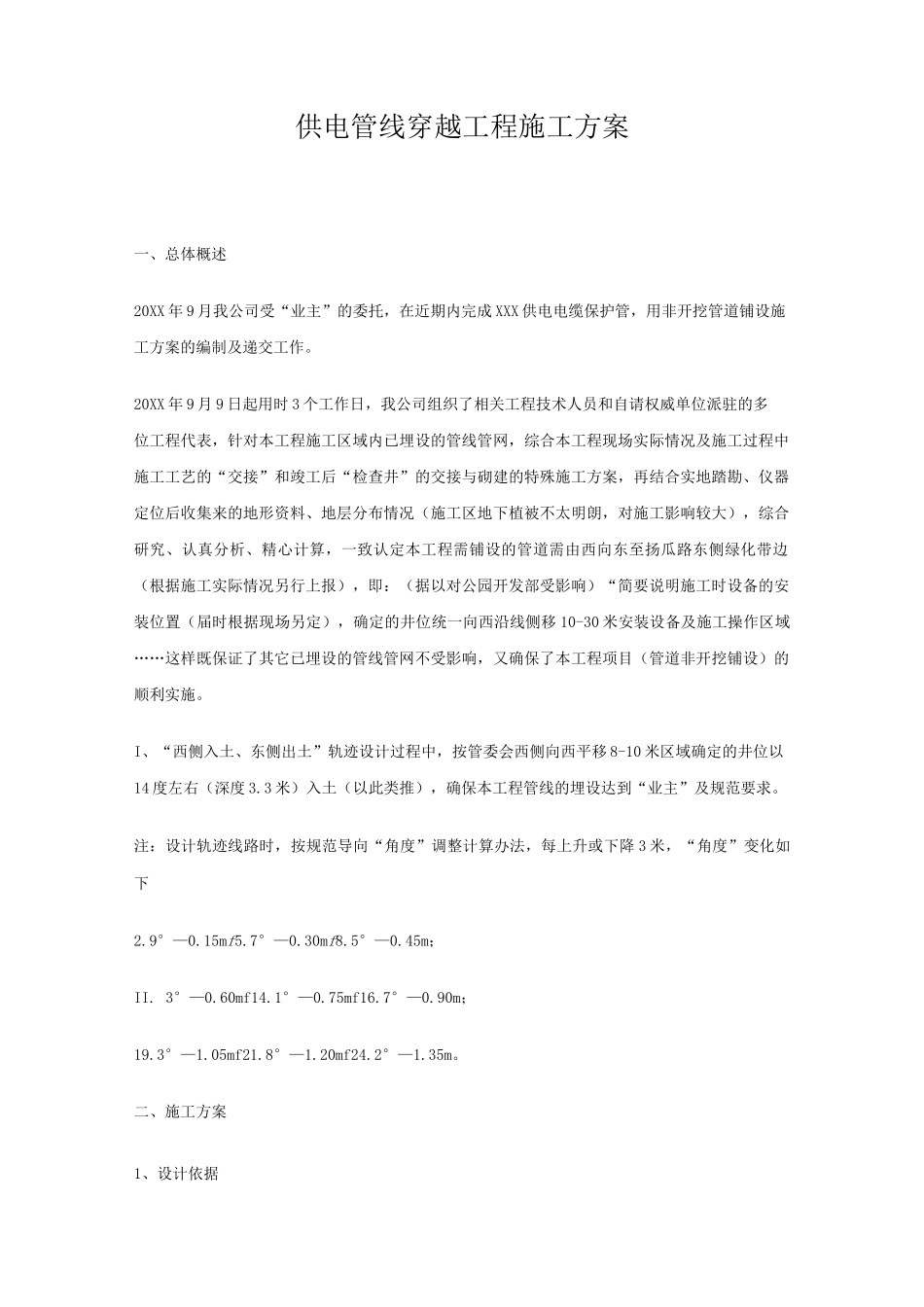

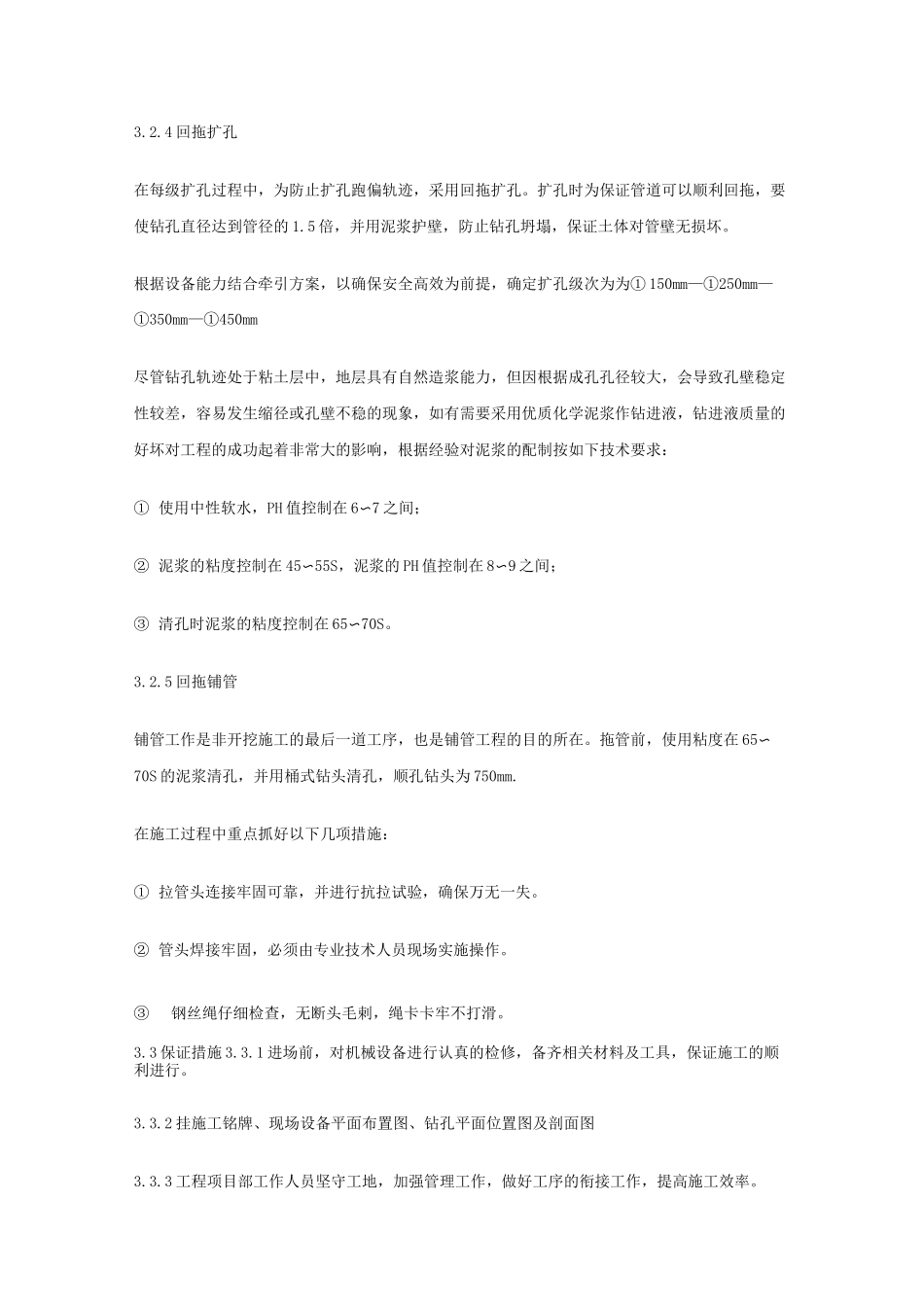

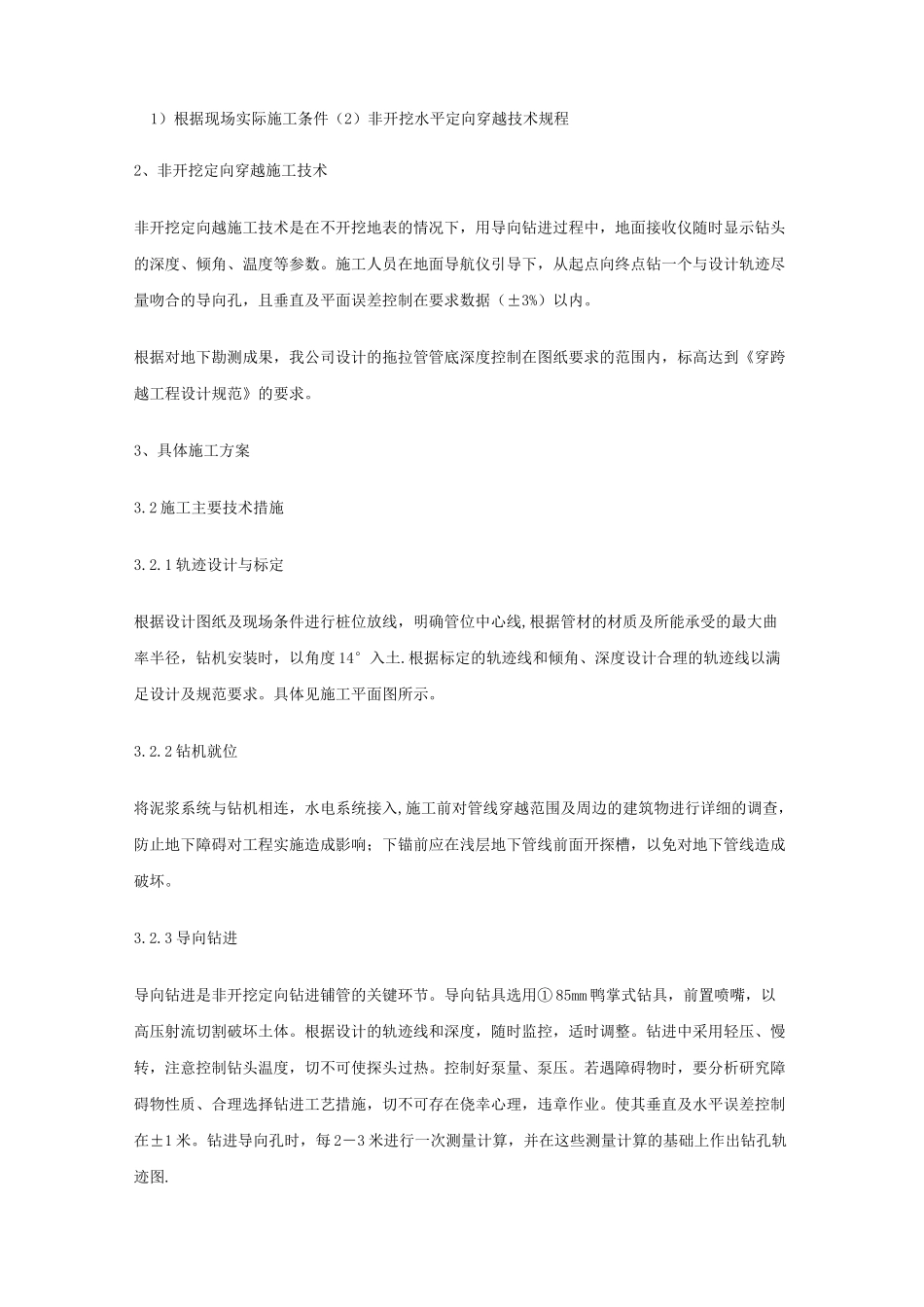

供电管线穿越工程施工方案一、总体概述20XX 年 9 月我公司受“业主”的委托，在近期内完成 XXX 供电电缆保护管，用非开挖管道铺设施工方案的编制及递交工作。20XX 年 9 月 9 日起用时 3 个工作日，我公司组织了相关工程技术人员和自请权威单位派驻的多位工程代表，针对本工程施工区域内已埋设的管线管网，综合本工程现场实际情况及施工过程中施工工艺的“交接”和竣工后“检查井”的交接与砌建的特殊施工方案，再结合实地踏勘、仪器定位后收集来的地形资料、地层分布情况（施工区地下植被不太明朗，对施工影响较大），综合研究、认真分析、精心计算，一致认定本工程需铺设的管道需由西向东至扬瓜路东侧绿化带边（根据施工实际情况另行上报），即：（据以对公园开发部受影响）“简要说明施工时设备的安装位置（届时根据现场另定），确定的井位统一向西沿线侧移 10-30 米安装设备及施工操作区域……这样既保证了其它已埋设的管线管网不受影响，又确保了本工程项目（管道非开挖铺设）的顺利实施。I、“西侧入土、东侧出土”轨迹设计过程中，按管委会西侧向西平移 8-10 米区域确定的井位以14 度左右（深度 3.3 米）入土（以此类推），确保本工程管线的埋设达到“业主”及规范要求。注：设计轨迹线路时，按规范导向“角度”调整计算办法，每上升或下降 3 米，“角度”变化如下2.9°—0.15mf5.7°—0.30mf8.5°—0.45m；II. 3°—0.60mf14.1°—0.75mf16.7°—0.90m；19.3°—1.05mf21.8°—1.20mf24.2°—1.35m。二、施工方案1、设计依据1）根据现场实际施工条件（2）非开挖水平定向穿越技术规程2、非开挖定向穿越施工技术非开挖定向越施工技术是在不开挖地表的情况下，用导向钻进过程中，地面接收仪随时显示钻头的深度、倾角、温度等参数。施工人员在地面导航仪引导下，从起点向终点钻一个与设计轨迹尽量吻合的导向孔，且垂直及平面误差控制在要求数据（±3%）以内。根据对地下勘测成果，我公司设计的拖拉管管底深度控制在图纸要求的范围内，标高达到《穿跨越工程设计规范》的要求。3、具体施工方案3.2 施工主要技术措施3.2.1 轨迹设计与标定根据设计图纸及现场条件进行桩位放线，明确管位中心线,根据管材的材质及所能承受的最大曲率半径，钻机安装时，以角度 14°入土.根据标定的轨迹线和倾角、深度设计合理的轨迹线以满足设计及规范要求。具体见施工平面图所示。3.2.2 钻机就位将泥浆系统与钻机相连，水电系统接入,施工前...
