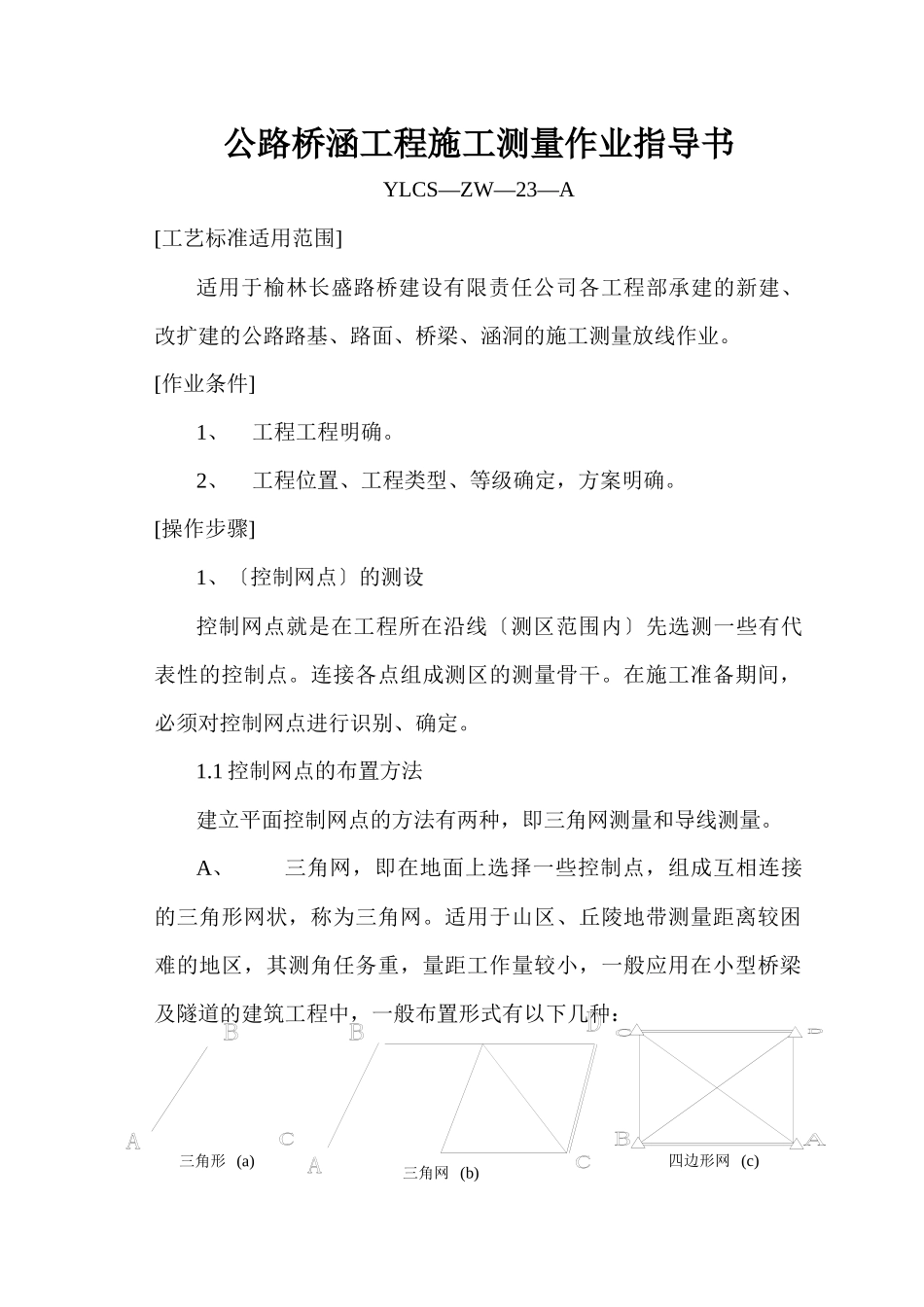

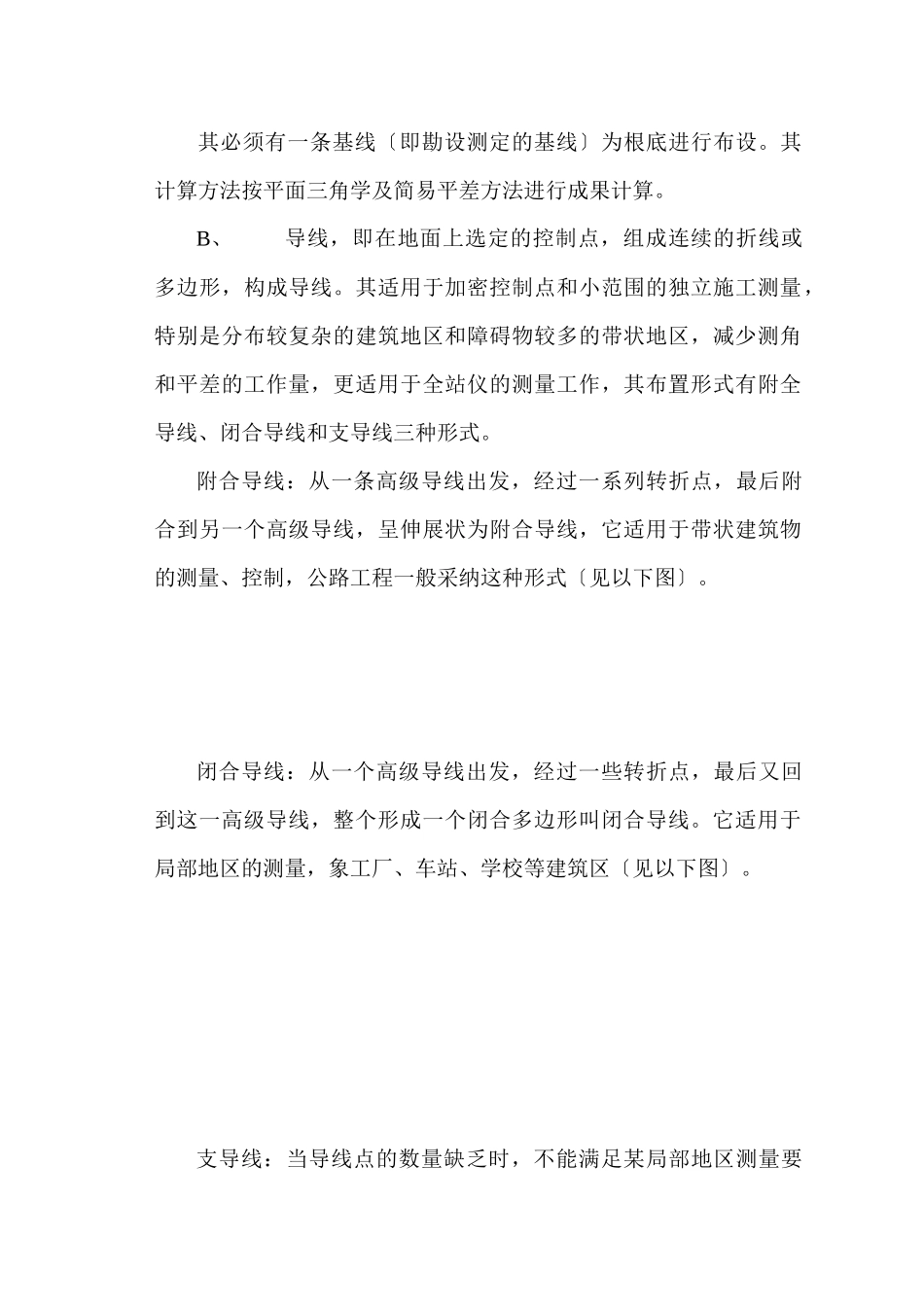

四边形网 (c)三角形 (a)三角网 (b)公路桥涵工程施工测量作业指导书YLCS—ZW—23—A [工艺标准适用范围]适用于榆林长盛路桥建设有限责任公司各工程部承建的新建、改扩建的公路路基、路面、桥梁、涵洞的施工测量放线作业。[作业条件]1、工程工程明确。2、工程位置、工程类型、等级确定，方案明确。[操作步骤]1、〔控制网点〕的测设控制网点就是在工程所在沿线〔测区范围内〕先选测一些有代表性的控制点。连接各点组成测区的测量骨干。在施工准备期间，必须对控制网点进行识别、确定。1.1 控制网点的布置方法建立平面控制网点的方法有两种，即三角网测量和导线测量。A、三角网，即在地面上选择一些控制点，组成互相连接的三角形网状，称为三角网。适用于山区、丘陵地带测量距离较困难的地区，其测角任务重，量距工作量较小，一般应用在小型桥梁及隧道的建筑工程中，一般布置形式有以下几种：其必须有一条基线〔即勘设测定的基线〕为根底进行布设。其计算方法按平面三角学及简易平差方法进行成果计算。B、导线，即在地面上选定的控制点，组成连续的折线或多边形，构成导线。其适用于加密控制点和小范围的独立施工测量，特别是分布较复杂的建筑地区和障碍物较多的带状地区，减少测角和平差的工作量，更适用于全站仪的测量工作，其布置形式有附全导线、闭合导线和支导线三种形式。附合导线：从一条高级导线出发，经过一系列转折点，最后附合到另一个高级导线，呈伸展状为附合导线，它适用于带状建筑物的测量、控制，公路工程一般采纳这种形式〔见以下图〕。闭合导线：从一个高级导线出发，经过一些转折点，最后又回到这一高级导线，整个形成一个闭合多边形叫闭合导线。它适用于局部地区的测量，象工厂、车站、学校等建筑区〔见以下图〕。支导线：当导线点的数量缺乏时，不能满足某局部地区测量要求时，作为辅助导线。但布设时不能超过两个导线点，一般适用于涵洞、连接线的工程〔见以下图〕。1.2 控制点的实地选点与埋设在实地选点时应便于长期保护和不易丢损，网〔导线〕点间应通视良好，便于测角和量距。并应使视线高于地面障碍物外表 0.5 米。为长期保存且巩固稳定，对一级导线应埋设基石或现场浇灌砼桩，对二级以下线点应选择长 100cm直 径 20cm 的 木 桩 ， 埋 深 外 露10cm，桩顶订钉作为标记。1.3 编号和点志记a、编号：可分线不分区进行编号。例：Ⅰ－４－３，表示一级导线第四条线的第３号导线点，Ⅱ－２－５.表示二级导线...
