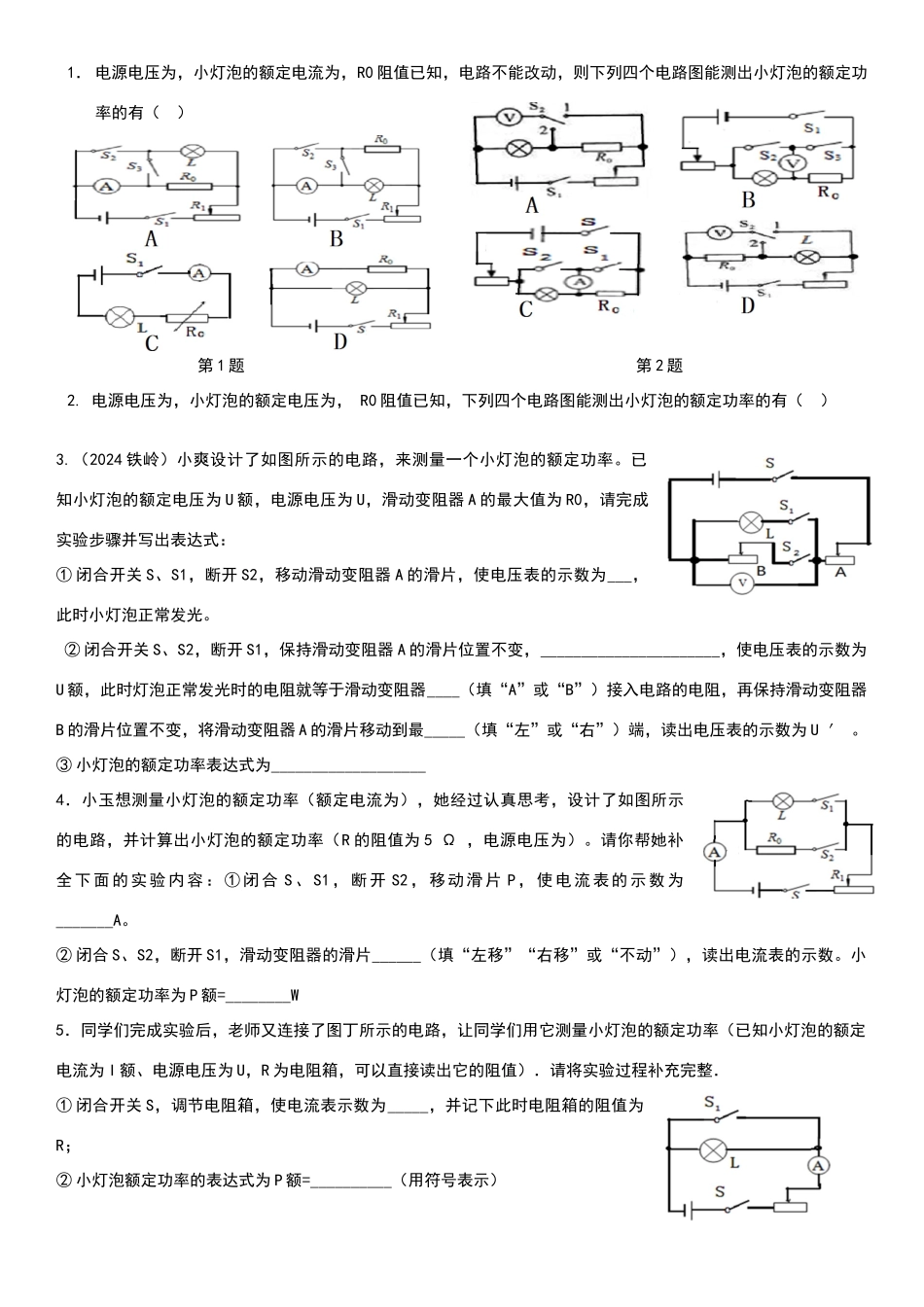

1． 电源电压为，小灯泡的额定电流为，R0 阻值已知，电路不能改动，则下列四个电路图能测出小灯泡的额定功率的有（ ）第 1 题 第 2 题2. 电源电压为，小灯泡的额定电压为， R0 阻值已知，下列四个电路图能测出小灯泡的额定功率的有（ ）3.（2024 铁岭）小爽设计了如图所示的电路，来测量一个小灯泡的额定功率。已知小灯泡的额定电压为 U 额，电源电压为 U，滑动变阻器 A 的最大值为 R0，请完成实验步骤并写出表达式：① 闭合开关 S、S1，断开 S2，移动滑动变阻器 A 的滑片，使电压表的示数为___，此时小灯泡正常发光。 ② 闭合开关 S、S2，断开 S1，保持滑动变阻器 A 的滑片位置不变，______________________，使电压表的示数为U 额，此时灯泡正常发光时的电阻就等于滑动变阻器____（填“A”或“B”）接入电路的电阻，再保持滑动变阻器B 的滑片位置不变，将滑动变阻器 A 的滑片移动到最_____（填“左”或“右”）端，读出电压表的示数为 U ′ 。③ 小灯泡的额定功率表达式为___________________4．小玉想测量小灯泡的额定功率（额定电流为），她经过认真思考，设计了如图所示的电路，并计算出小灯泡的额定功率（R 的阻值为 5 Ω ，电源电压为）。请你帮她补全下面的实验内容：①闭合 S、S1，断开 S2，移动滑片 P，使电流表的示数为_______A。② 闭合 S、S2，断开 S1，滑动变阻器的滑片______（填“左移”“右移”或“不动”），读出电流表的示数。小灯泡的额定功率为 P 额=________W5．同学们完成实验后，老师又连接了图丁所示的电路，让同学们用它测量小灯泡的额定功率（已知小灯泡的额定电流为 I 额、电源电压为 U，R 为电阻箱，可以直接读出它的阻值）．请将实验过程补充完整．① 闭合开关 S，调节电阻箱，使电流表示数为_____，并记下此时电阻箱的阻值为R；② 小灯泡额定功率的表达式为 P 额=__________（用符号表示）第 5 题 第 6 题6．琪琪想测量小灯泡的额定功率（额定电流为），设计的电路图如图所示。请你将下列实验步骤补充完整（电源电压恒定且未知，滑动变阻器的最大阻值为 30 Ω ）：①将滑动变阻器的电阻调到最大，开关 S 闭合，S1_____（填“闭合”或“断开”）， 读出电流表的示数为，，则电源电压为_____V② 开关 S 闭合，S1_____（填“闭合”或“断开”）， 移动滑片 P，使电流表的示数为_____A，小灯泡正常发光。③ 开关 SS1 均闭合，滑片 P__...
