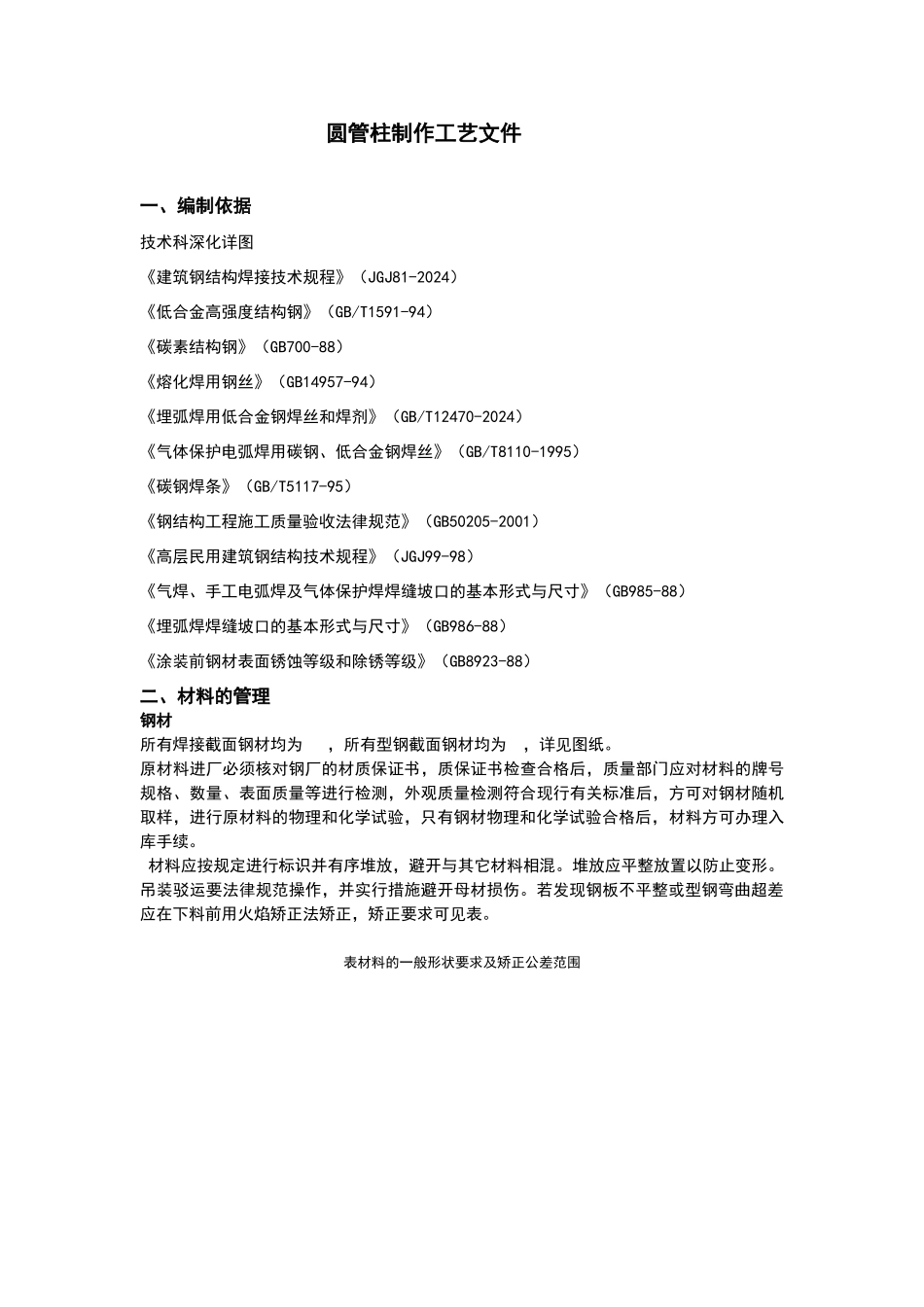

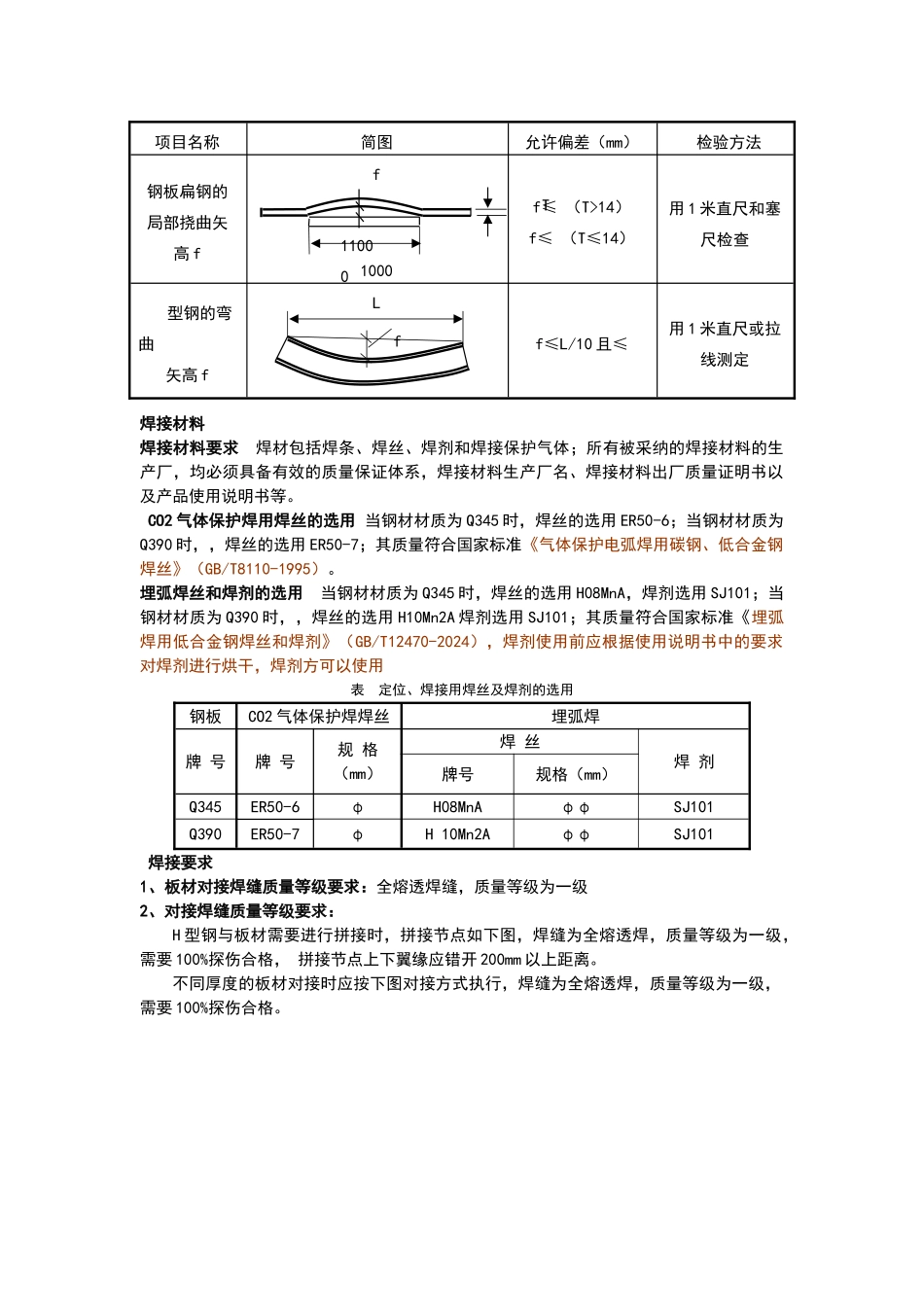

圆管柱制作工艺文件一、编制依据技术科深化详图《建筑钢结构焊接技术规程》（JGJ81-2024）《低合金高强度结构钢》（GB/T1591-94）《碳素结构钢》（GB700-88）《熔化焊用钢丝》（GB14957-94）《埋弧焊用低合金钢焊丝和焊剂》（GB/T12470-2024）《气体保护电弧焊用碳钢、低合金钢焊丝》（GB/T8110-1995）《碳钢焊条》（GB/T5117-95）《钢结构工程施工质量验收法律规范》（GB50205-2001）《高层民用建筑钢结构技术规程》（JGJ99-98）《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》（GB985-88）《埋弧焊焊缝坡口的基本形式与尺寸》（GB986-88）《涂装前钢材表面锈蚀等级和除锈等级》（GB8923-88）二、材料的管理钢材所有焊接截面钢材均为 ，所有型钢截面钢材均为 ，详见图纸。原材料进厂必须核对钢厂的材质保证书，质保证书检查合格后，质量部门应对材料的牌号规格、数量、表面质量等进行检测，外观质量检测符合现行有关标准后，方可对钢材随机取样，进行原材料的物理和化学试验，只有钢材物理和化学试验合格后，材料方可办理入库手续。 材料应按规定进行标识并有序堆放，避开与其它材料相混。堆放应平整放置以防止变形。吊装驳运要法律规范操作，并实行措施避开母材损伤。若发现钢板不平整或型钢弯曲超差应在下料前用火焰矫正法矫正，矫正要求可见表。表材料的一般形状要求及矫正公差范围焊接材料焊接材料要求 焊材包括焊条、焊丝、焊剂和焊接保护气体；所有被采纳的焊接材料的生产厂，均必须具备有效的质量保证体系，焊接材料生产厂名、焊接材料出厂质量证明书以及产品使用说明书等。 CO2 气体保护焊用焊丝的选用 当钢材材质为 Q345 时，焊丝的选用 ER50-6；当钢材材质为Q390 时，，焊丝的选用 ER50-7；其质量符合国家标准《气体保护电弧焊用碳钢、低合金钢焊丝》（GB/T8110-1995）。埋弧焊丝和焊剂的选用 当钢材材质为 Q345 时，焊丝的选用 H08MnA，焊剂选用 SJ101；当钢材材质为 Q390 时，，焊丝的选用 H10Mn2A 焊剂选用 SJ101；其质量符合国家标准《埋弧焊用低合金钢焊丝和焊剂》（GB/T12470-2024），焊剂使用前应根据使用说明书中的要求对焊剂进行烘干，焊剂方可以使用表 定位、焊接用焊丝及焊剂的选用钢板CO2 气体保护焊焊丝埋弧焊牌 号牌 号规 格（mm）焊 丝焊 剂牌号规格（mm）Q345ER50-6φH08MnAφφSJ101Q390ER50-7φH 10Mn2AφφSJ101 焊接要求1、板材对接焊缝质量等级要求：全熔透焊缝，质量...
