外墙挂架施工方案VIP专享

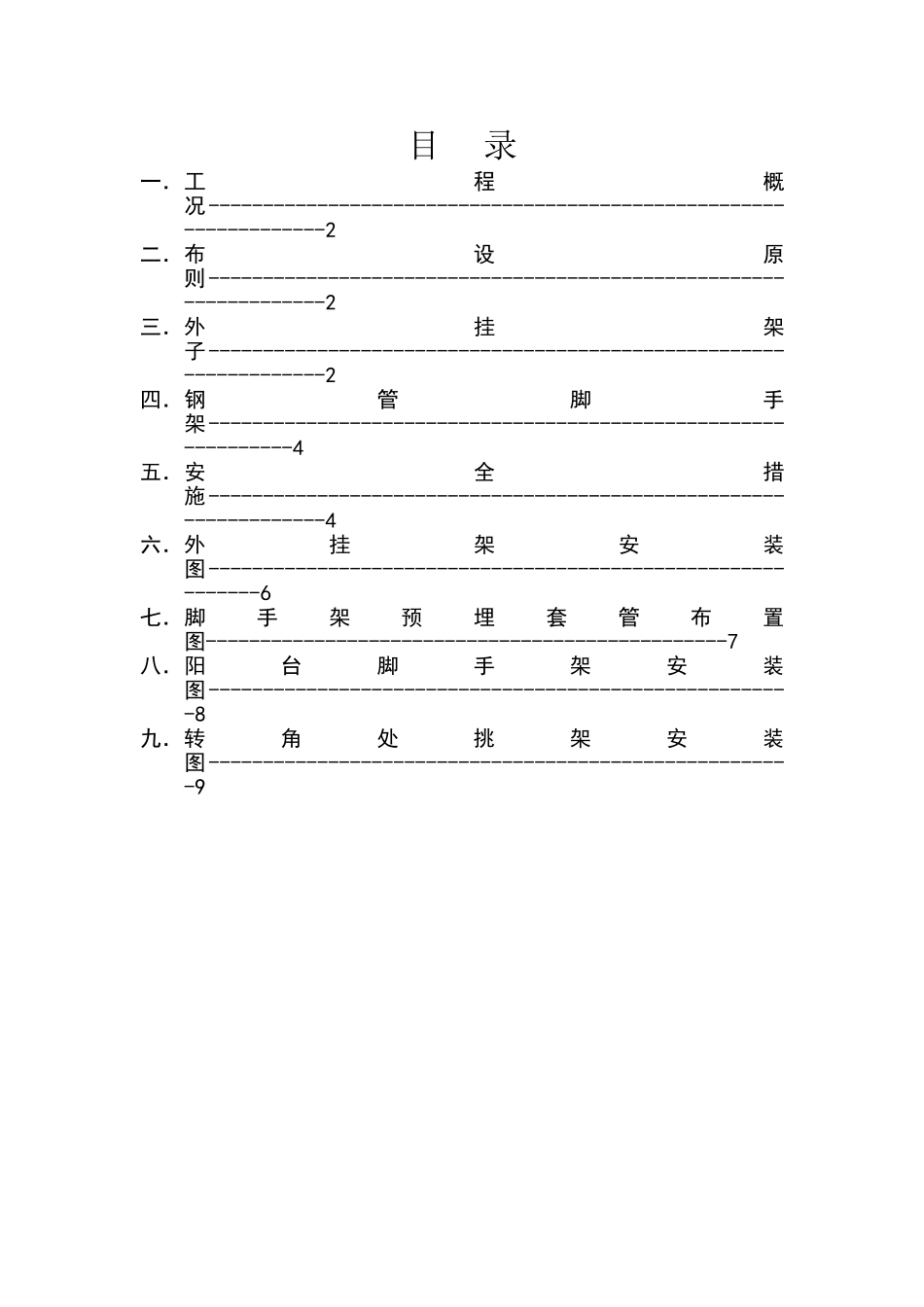

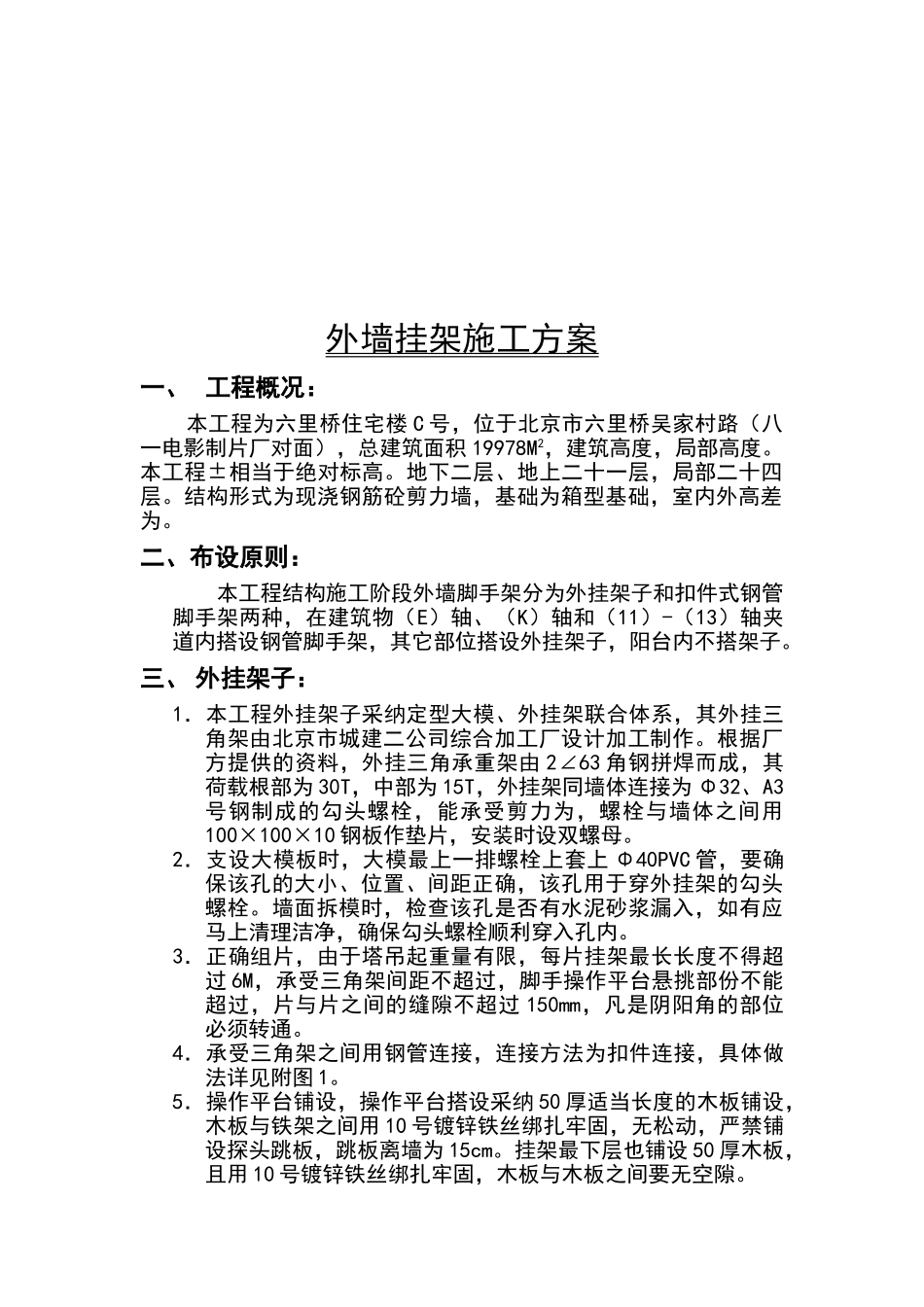

目 录一．工程概况------------------------------------------------------------------2二．布设原则------------------------------------------------------------------2三．外挂架子------------------------------------------------------------------2四．钢管脚手架---------------------------------------------------------------4五．安全措施------------------------------------------------------------------4六．外挂架安装图------------------------------------------------------------6七．脚手架预埋套管布置图------------------------------------------------7八．阳台脚手架安装图------------------------------------------------------8九．转角处挑架安装图------------------------------------------------------9外墙挂架施工方案一、 工程概况： 本工程为六里桥住宅楼 C 号，位于北京市六里桥吴家村路（八一电影制片厂对面），总建筑面积 19978M2，建筑高度，局部高度。本工程±相当于绝对标高。地下二层、地上二十一层，局部二十四层。结构形式为现浇钢筋砼剪力墙，基础为箱型基础，室内外高差为。二、布设原则：本工程结构施工阶段外墙脚手架分为外挂架子和扣件式钢管脚手架两种，在建筑物（E）轴、（K）轴和（11）-（13）轴夹道内搭设钢管脚手架，其它部位搭设外挂架子，阳台内不搭架子。三、 外挂架子：1．本工程外挂架子采纳定型大模、外挂架联合体系，其外挂三角架由北京市城建二公司综合加工厂设计加工制作。根据厂方提供的资料，外挂三角承重架由 2∠63 角钢拼焊而成，其荷载根部为 30T，中部为 15T，外挂架同墙体连接为 Φ32、A3号钢制成的勾头螺栓，能承受剪力为，螺栓与墙体之间用100×100×10 钢板作垫片，安装时设双螺母。2．支设大模板时，大模最上一排螺栓上套上 Φ40PVC 管，要确保该孔的大小、位置、间距正确，该孔用于穿外挂架的勾头螺栓。墙面拆模时，检查该孔是否有水泥砂浆漏入，如有应马上清理洁净，确保勾头螺栓顺利穿入孔内。3．正确组片，由于塔吊起重量有限，每片挂架最长长度不得超过 6M，承受三角架间距不超过，脚手操作平台悬挑部份不能超过，片与片之间的缝隙不超过 150mm，凡是阴阳角的部位必须转通。4．承受三角架之间用钢管连接，连接方法为扣件连接，具体做法详见附图 1。5．操作平台铺设，操作平台搭设采纳 50 厚适当长度的木板铺设，木板与铁架之...
