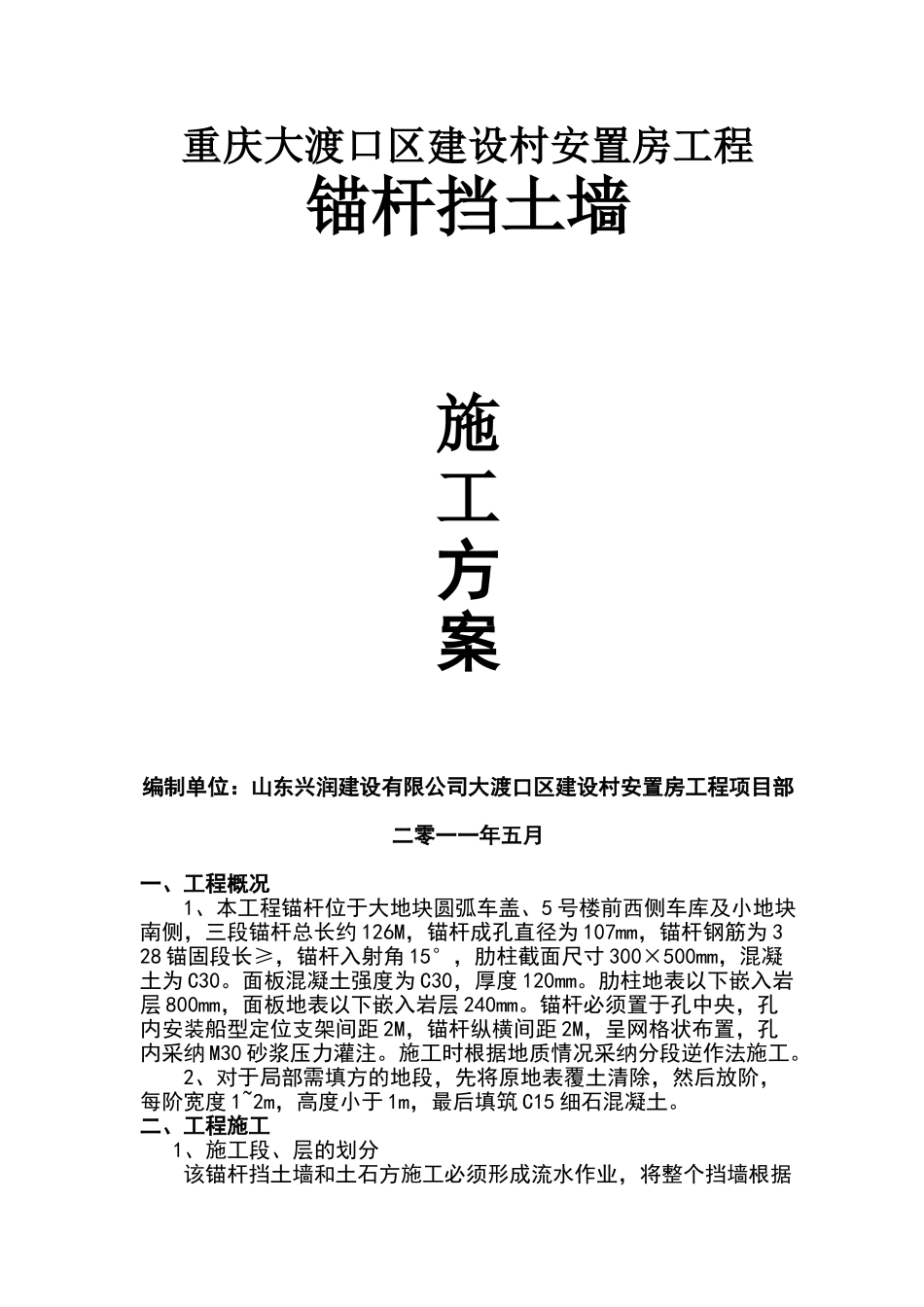

重庆大渡口区建设村安置房工程锚杆挡土墙施工方案编制单位：山东兴润建设有限公司大渡口区建设村安置房工程项目部二零一一年五月一、工程概况1、本工程锚杆位于大地块圆弧车盖、5 号楼前西侧车库及小地块南侧，三段锚杆总长约 126M，锚杆成孔直径为 107mm，锚杆钢筋为 3 28 锚固段长≥，锚杆入射角 15°，肋柱截面尺寸 300×500mm，混凝土为 C30
面板混凝土强度为 C30，厚度 120mm
肋柱地表以下嵌入岩层 800mm，面板地表以下嵌入岩层 240mm
锚杆必须置于孔中央，孔内安装船型定位支架间距 2M，锚杆纵横间距 2M，呈网格状布置，孔内采纳 M30 砂浆压力灌注
施工时根据地质情况采纳分段逆作法施工
2、对于局部需填方的地段，先将原地表覆土清除，然后放阶，每阶宽度 1~2m，高度小于 1m，最后填筑 C15 细石混凝土

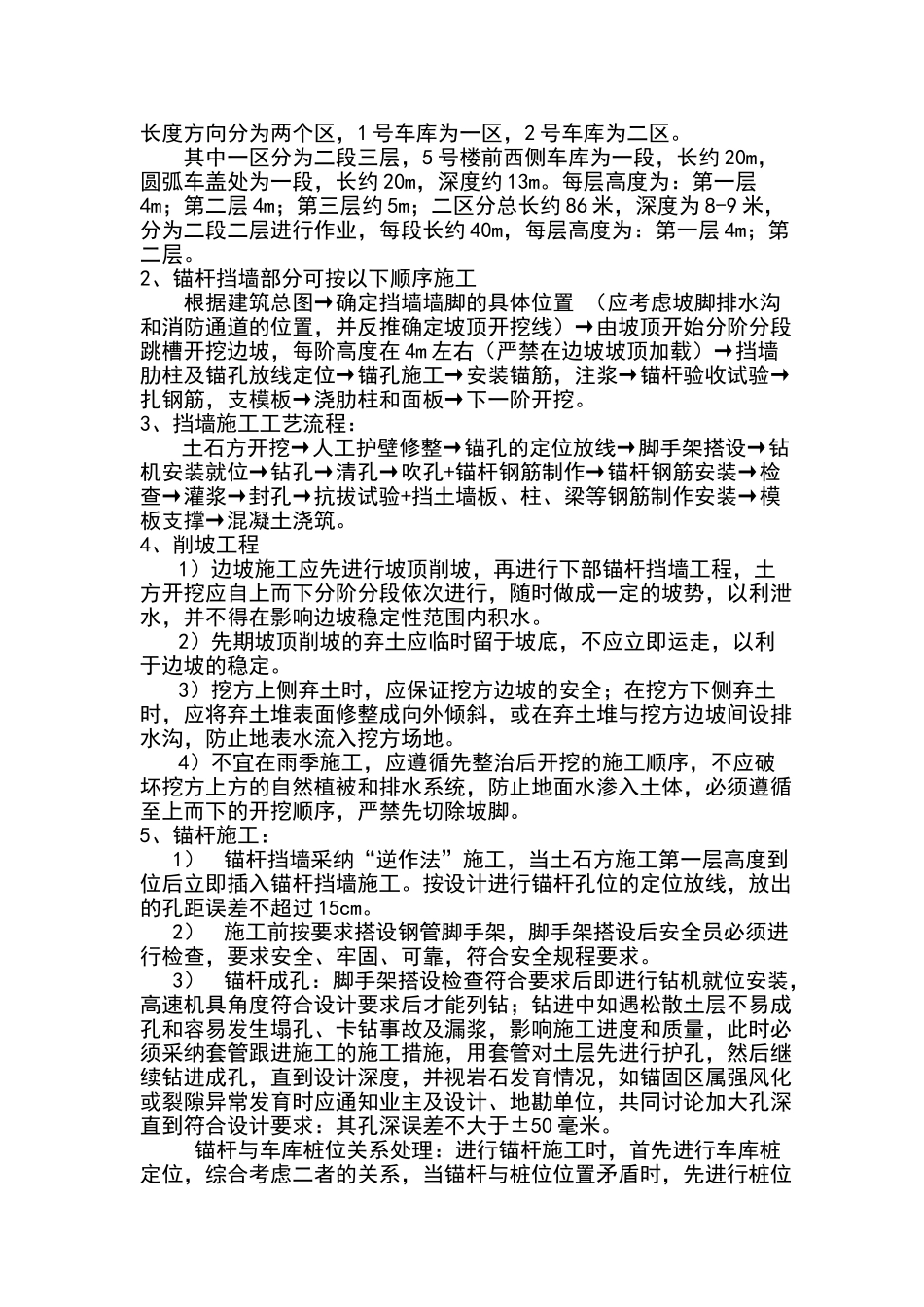

二、工程施工1、施工段、层的划分该锚杆挡土墙和土石方施工必须形成流水作业，将整个挡墙根据长度方向分为两个区，1 号车库为一区，2 号车库为二区
其中一区分为二段三层，5 号楼前西侧车库为一段，长约 20m，圆弧车盖处为一段，长约 20m，深度约 13m
每层高度为：第一层4m；第二层 4m；第三层约 5m；二区分总长约 86 米，深度为 8-9 米，分为二段二层进行作业，每段长约 40m，每层高度为：第一层 4m；第二层
2、锚杆挡墙部分可按以下顺序施工根据建筑总图→确定挡墙墙脚的具体位置 （应考虑坡脚排水沟和消防通道的位置，并反推确定坡顶开挖线）→由坡顶开始分阶分段跳槽开挖边坡，每阶高度在 4m 左右（严禁在边坡坡顶加载）→挡墙肋柱及锚孔放线定位→锚孔施工→安装锚筋，注浆→锚杆验收试验→扎钢筋，支模板→浇肋柱和面板→下一阶开挖

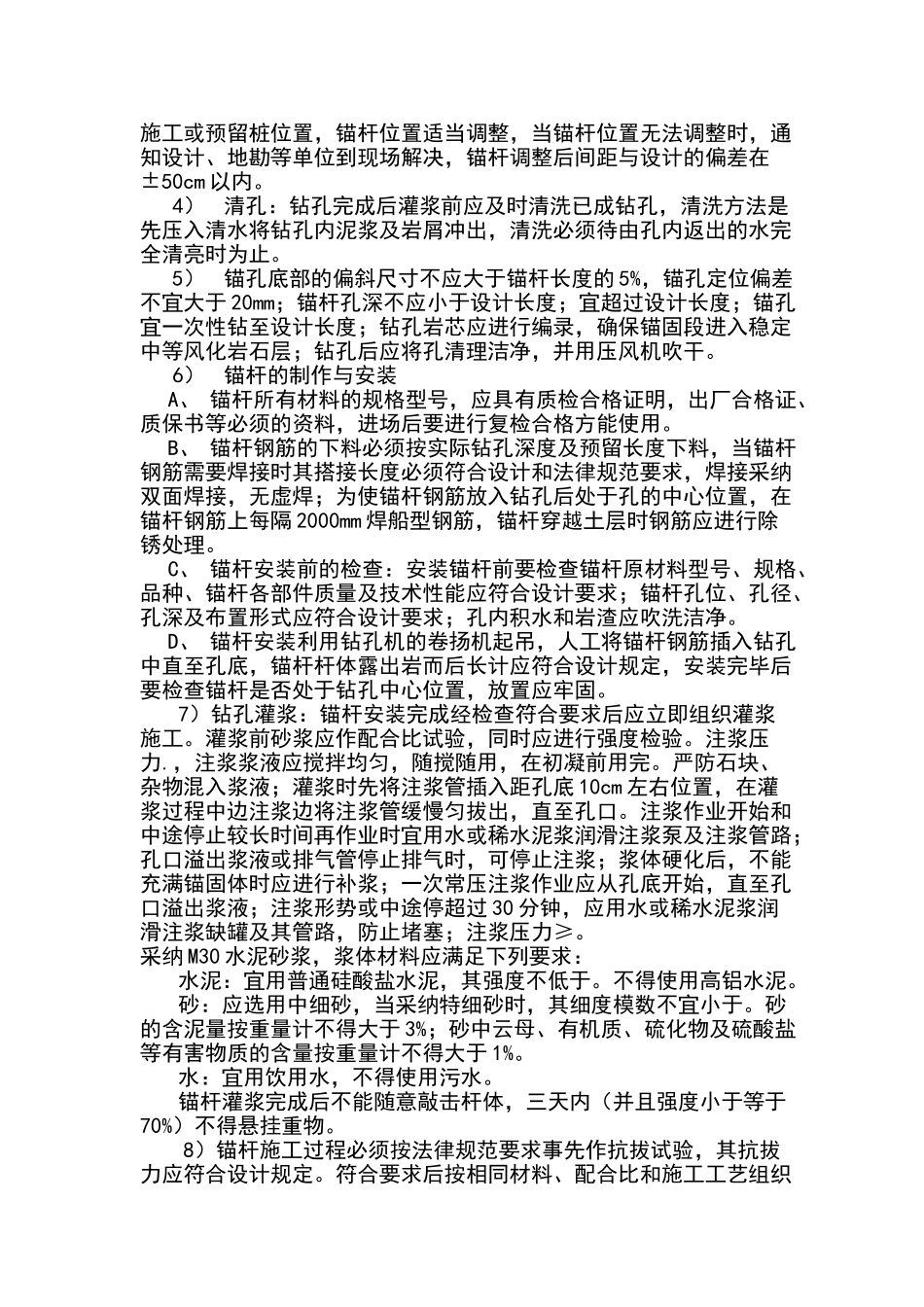

3、挡墙施工工艺流程：土石方开挖→人工护壁修整→锚孔的定位放线→脚手架搭设→钻机安装就位→钻孔→清孔→吹孔+锚杆
