钢混结合梁施工安全质量控制方案

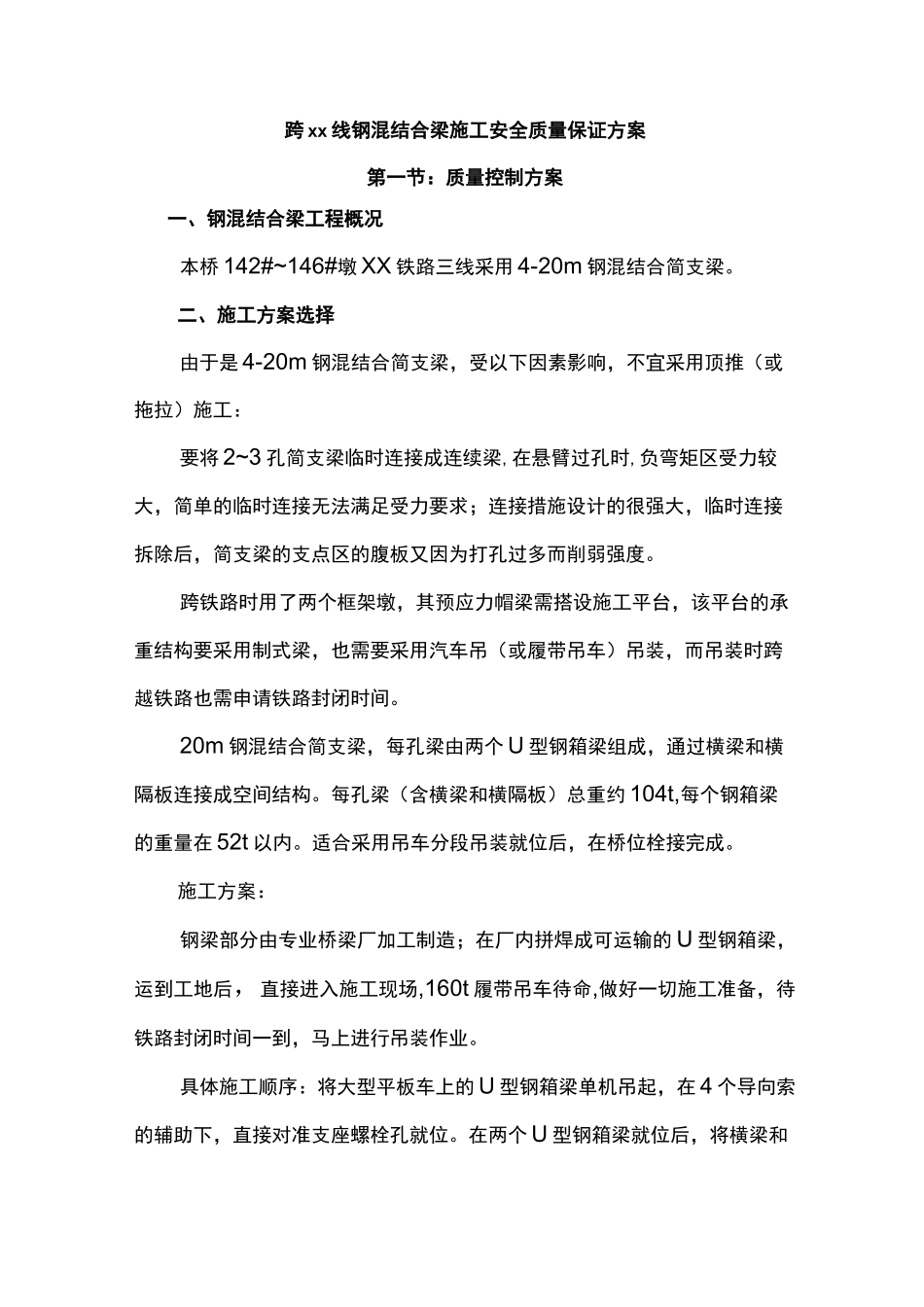

钢混结合梁施工安全质量控制方案_第1页
1/28

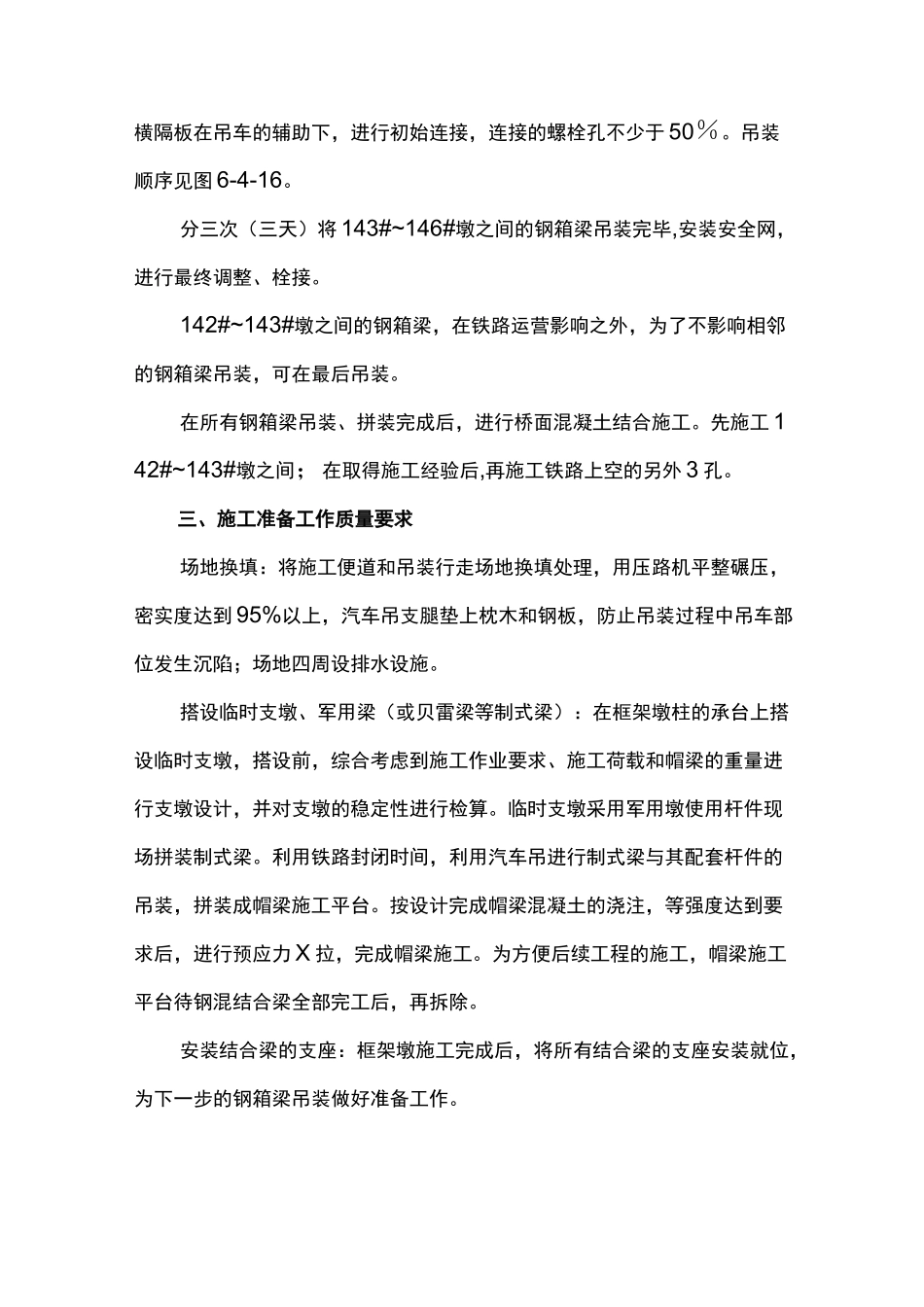

钢混结合梁施工安全质量控制方案_第2页
2/28
钢混结合梁施工安全质量控制方案_第3页
3/28
跨 xx 线钢混结合梁施工安全质量保证方案第一节:质量控制方案一、钢混结合梁工程概况本桥 142#~146#墩 XX 铁路三线采用 4-20m 钢混结合简支梁。二、施工方案选择由于是 4-20m 钢混结合简支梁,受以下因素影响,不宜采用顶推(或拖拉)施工:要将 2~3 孔简支梁临时连接成连续梁,在悬臂过孔时,负弯矩区受力较大,简单的临时连接无法满足受力要求;连接措施设计的很强大,临时连接拆除后,简支梁的支点区的腹板又因为打孔过多而削弱强度。跨铁路时用了两个框架墩,其预应力帽梁需搭设施工平台,该平台的承重结构要采用制式梁,也需要采用汽车吊(或履带吊车)吊装,而吊装时跨越铁路也需申请铁路封闭时间。20m 钢混结合简支梁,每孔梁由两个 U 型钢箱梁组成,通过横梁和横隔板连接成空间结构。每孔梁(含横梁和横隔板)总重约 104t,每个钢箱梁的重量在 52t 以内。适合采用吊车分段吊装就位后,在桥位栓接完成。施工方案:钢梁部分由专业桥梁厂加工制造;在厂内拼焊成可运输的 U 型钢箱梁,运到工地后,直接进入施工现场,160t 履带吊车待命,做好一切施工准备,待铁路封闭时间一到,马上进行吊装作业。具体施工顺序:将大型平板车上的 U 型钢箱梁单机吊起,在 4 个导向索的辅助下,直接对准支座螺栓孔就位。在两个 U 型钢箱梁就位后,将横梁和横隔板在吊车的辅助下,进行初始连接,连接的螺栓孔不少于 50%。吊装顺序见图 6-4-16。分三次(三天)将 143#~146#墩之间的钢箱梁吊装完毕,安装安全网,进行最终调整、栓接。142#~143#墩之间的钢箱梁,在铁路运营影响之外,为了不影响相邻的钢箱梁吊装,可在最后吊装。在所有钢箱梁吊装、拼装完成后,进行桥面混凝土结合施工。先施工 142#~143#墩之间;在取得施工经验后,再施工铁路上空的另外 3 孔。三、施工准备工作质量要求场地换填:将施工便道和吊装行走场地换填处理,用压路机平整碾压,密实度达到 95%以上,汽车吊支腿垫上枕木和钢板,防止吊装过程中吊车部位发生沉陷;场地四周设排水设施。搭设临时支墩、军用梁(或贝雷梁等制式梁):在框架墩柱的承台上搭设临时支墩,搭设前,综合考虑到施工作业要求、施工荷载和帽梁的重量进行支墩设计,并对支墩的稳定性进行检算。临时支墩采用军用墩使用杆件现场拼装制式梁。利用铁路封闭时间,利用汽车吊进行制式梁与其配套杆件的吊装,拼装成帽梁施工平台。按设计完成帽梁混凝土的浇注,等强度达到要求后,进行预应力 X 拉...
