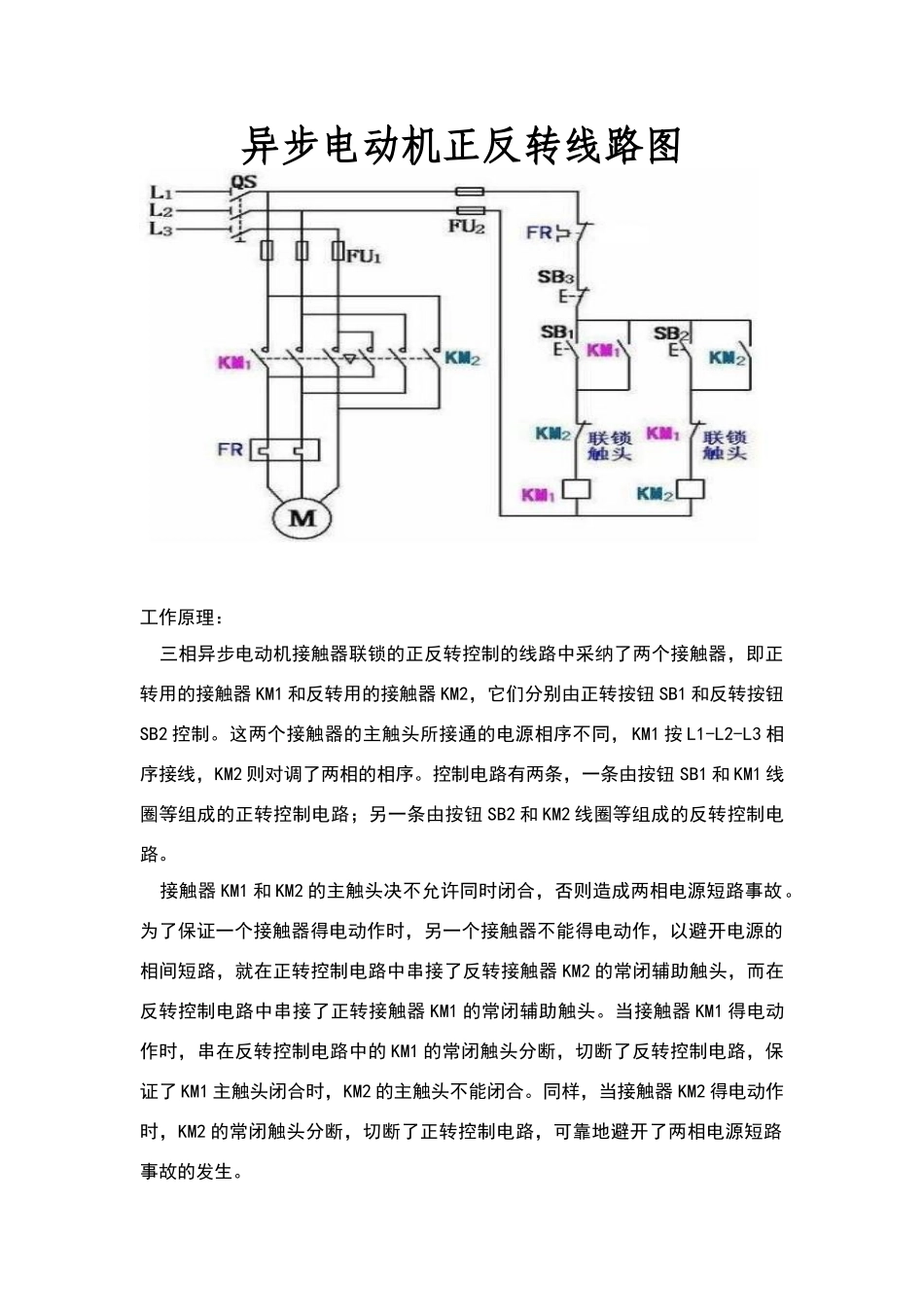

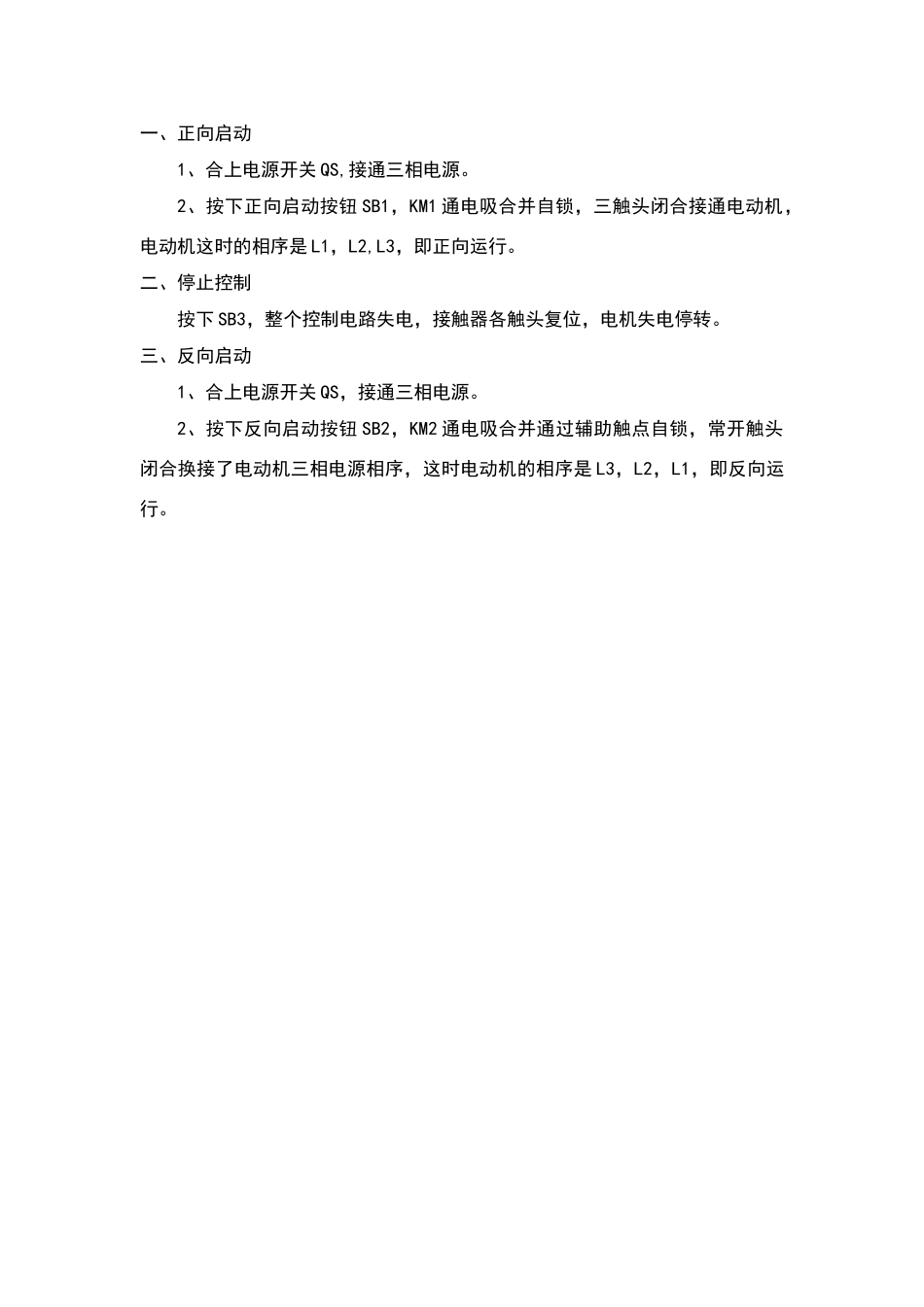

异步电动机正反转线路图工作原理： 三相异步电动机接触器联锁的正反转控制的线路中采纳了两个接触器，即正转用的接触器 KM1 和反转用的接触器 KM2，它们分别由正转按钮 SB1 和反转按钮SB2 控制。这两个接触器的主触头所接通的电源相序不同，KM1 按 L1-L2-L3 相序接线，KM2 则对调了两相的相序。控制电路有两条，一条由按钮 SB1 和 KM1 线圈等组成的正转控制电路；另一条由按钮 SB2 和 KM2 线圈等组成的反转控制电路。 接触器 KM1 和 KM2 的主触头决不允许同时闭合，否则造成两相电源短路事故。为了保证一个接触器得电动作时，另一个接触器不能得电动作，以避开电源的相间短路，就在正转控制电路中串接了反转接触器 KM2 的常闭辅助触头，而在反转控制电路中串接了正转接触器 KM1 的常闭辅助触头。当接触器 KM1 得电动作时，串在反转控制电路中的 KM1 的常闭触头分断，切断了反转控制电路，保证了 KM1 主触头闭合时，KM2 的主触头不能闭合。同样，当接触器 KM2 得电动作时，KM2 的常闭触头分断，切断了正转控制电路，可靠地避开了两相电源短路事故的发生。一、正向启动1、合上电源开关 QS,接通三相电源。2、按下正向启动按钮 SB1，KM1 通电吸合并自锁，三触头闭合接通电动机，电动机这时的相序是 L1，L2,L3，即正向运行。二、停止控制 按下 SB3，整个控制电路失电，接触器各触头复位，电机失电停转。三、反向启动1、合上电源开关 QS，接通三相电源。2、按下反向启动按钮 SB2，KM2 通电吸合并通过辅助触点自锁，常开触头闭合换接了电动机三相电源相序，这时电动机的相序是 L3，L2，L1，即反向运行。
