VGA接口详细接线图

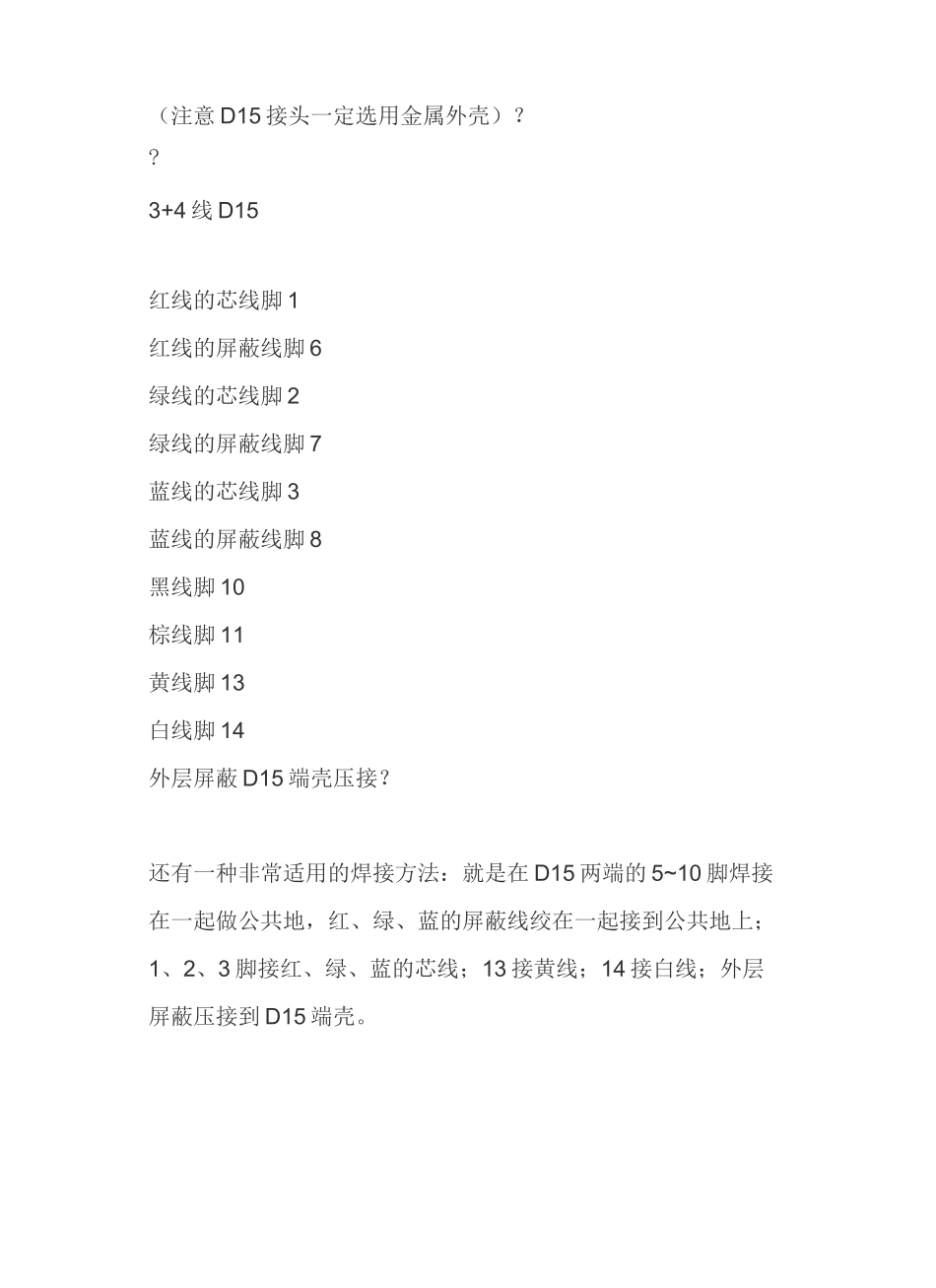

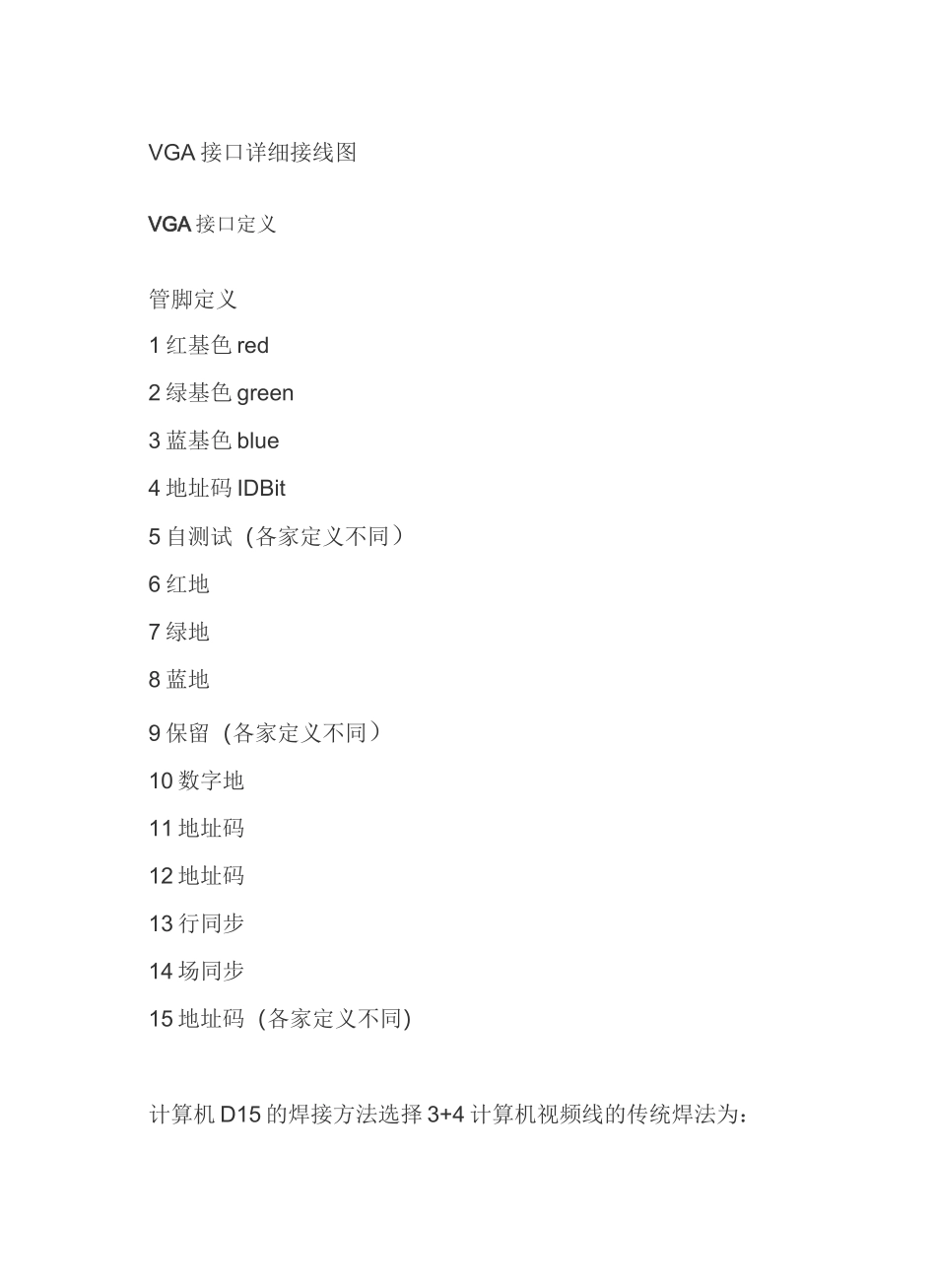

VGA 接口详细接线图Documentnumber:NOCG-YUNOO-BUYTT-UU986-1986UTVGA 接口详细接线图VGA 接口定义管脚定义1 红基色 red2 绿基色 green3 蓝基色 blue4 地址码 IDBit5 自测试（各家定义不同）6 红地7 绿地8 蓝地9 保留（各家定义不同）10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码（各家定义不同）计算机 D15 的焊接方法选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）？?3+4 线 D15红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽 D15 端壳压接？还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1、2、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到 D15 端壳。宏控中控系统输出口(VGA)选择 3+4 计算机视频线的传统焊法为：(注意 D15 接头一定选用金属外壳)？5 线 D15红基色 red(R)脚 1绿基色 green(G)脚 2蓝基色 blue(B)脚 3行同步(H)脚 13场同步(V)脚 14地线 D15 端壳压接RGB 接口专业的显示设备除了有 D15 接口外，还有 rgbhv 的 BNC 接口。？10mt.IT；亠\5^r 啊斗.comRGB 的焊接方法?非常简单一一即可，注意选用 75 欧的 BNC 头。？D15 转 RGBHV 连接RBGHVD15红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线的芯线脚 13黑线的屏蔽线脚 10黄线的芯线脚 14黄线的屏蔽线脚 11D15 端壳与 10、6、7、8 连接起来形成共地VGA 接口定义管脚定义1 红基色 red2 绿基色 green3 蓝基色 blue4 地址码 IDBit5 自测试（各家定义不同）6 红地7 绿地8 蓝地9 保留（各家定义不同）10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码（各家定义不同）计算机 D15 的焊接方法选择 3+4 计算机视频线的传统焊法为：(注意 D15 接头一定选用金属外壳)？？3+4 线 D15？红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2 绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽 D15 端壳压接？还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接...
