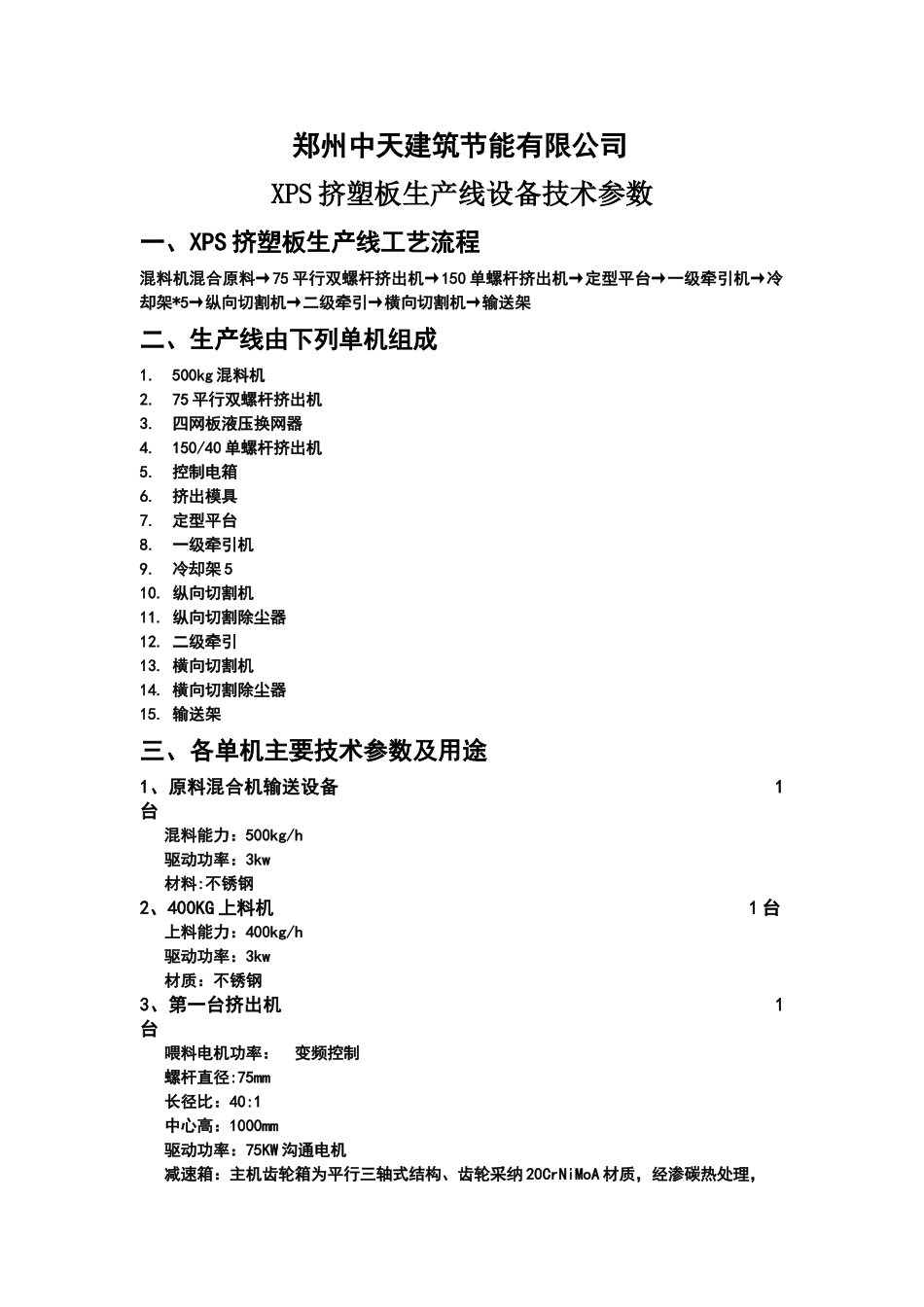

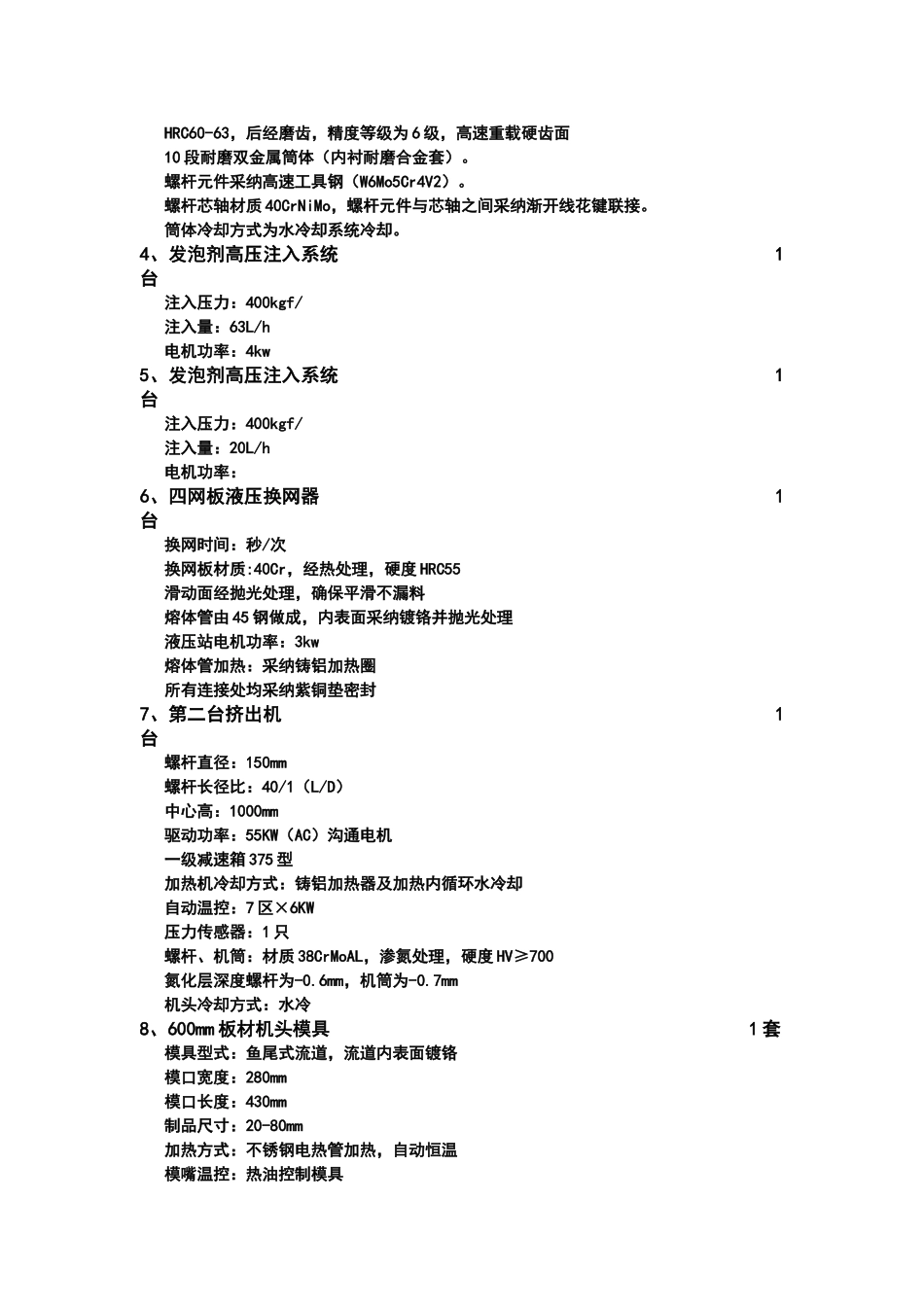

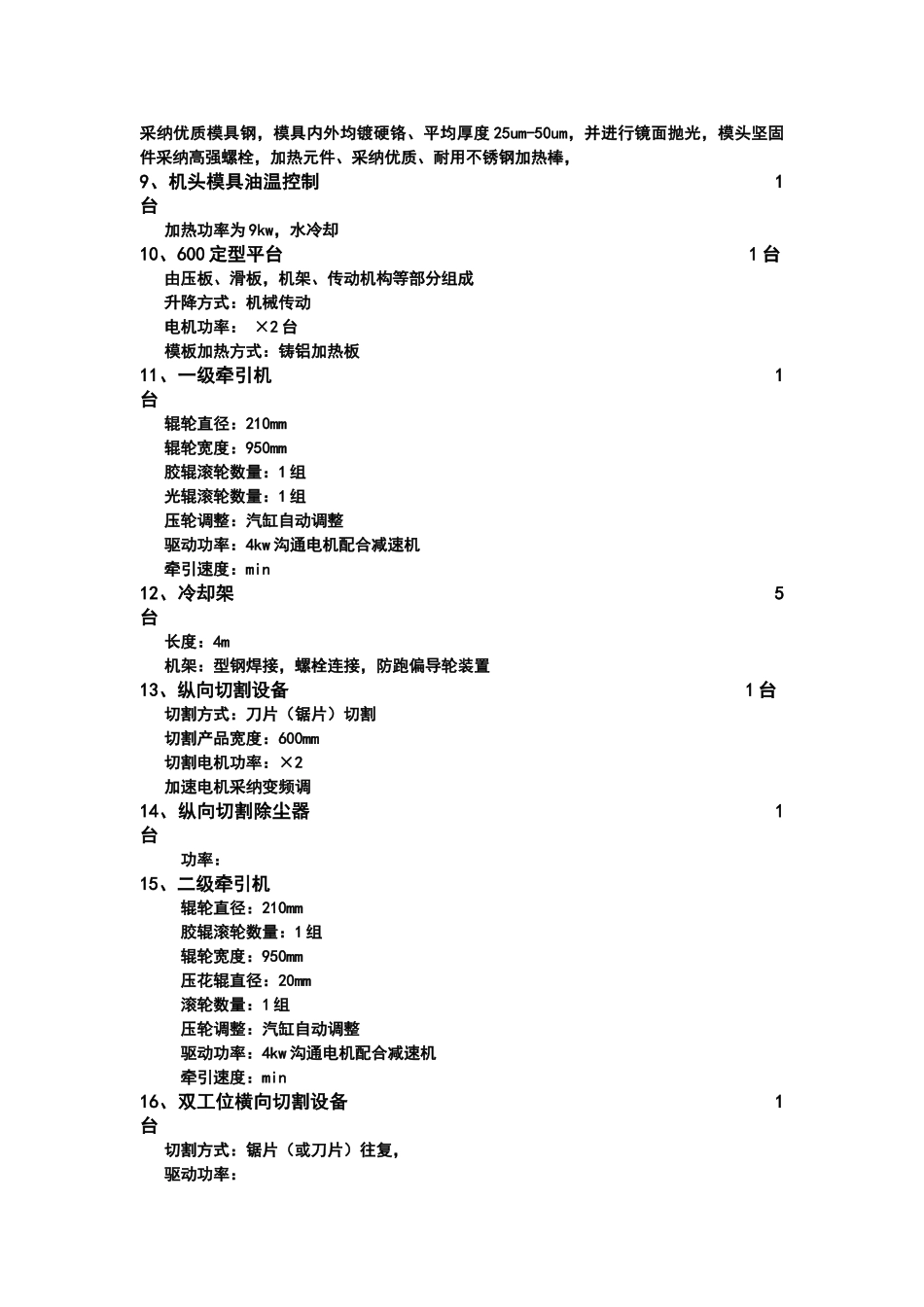

郑州中天建筑节能有限公司XPS 挤塑板生产线设备技术参数一、XPS 挤塑板生产线工艺流程混料机混合原料→75 平行双螺杆挤出机→150 单螺杆挤出机→定型平台→一级牵引机→冷却架*5→纵向切割机→二级牵引→横向切割机→输送架二、生产线由下列单机组成1.500kg 混料机2.75 平行双螺杆挤出机3.四网板液压换网器4.150/40 单螺杆挤出机5.控制电箱6.挤出模具7.定型平台8.一级牵引机9.冷却架 510. 纵向切割机11. 纵向切割除尘器12. 二级牵引13. 横向切割机14. 横向切割除尘器15. 输送架三、各单机主要技术参数及用途1、原料混合机输送设备 1台混料能力:500kg/h驱动功率:3kw材料:不锈钢2、400KG 上料机 1 台 上料能力:400kg/h 驱动功率:3kw 材质:不锈钢3、第一台挤出机 1台喂料电机功率: 变频控制螺杆直径:75mm长径比:40:1中心高:1000mm驱动功率:75KW 沟通电机减速箱:主机齿轮箱为平行三轴式结构、齿轮采纳 20CrNiMoA 材质,经渗碳热处理,HRC60-63,后经磨齿,精度等级为 6 级,高速重载硬齿面10 段耐磨双金属筒体(内衬耐磨合金套)。螺杆元件采纳高速工具钢(W6Mo5Cr4V2)。螺杆芯轴材质 40CrNiMo,螺杆元件与芯轴之间采纳渐开线花键联接。筒体冷却方式为水冷却系统冷却。4、发泡剂高压注入系统 1台注入压力:400kgf/ 注入量:63L/h电机功率:4kw5、发泡剂高压注入系统 1台注入压力:400kgf/注入量:20L/h电机功率:6、四网板液压换网器 1台换网时间:秒/次换网板材质:40Cr,经热处理,硬度 HRC55滑动面经抛光处理,确保平滑不漏料熔体管由 45 钢做成,内表面采纳镀铬并抛光处理液压站电机功率:3kw熔体管加热:采纳铸铝加热圈所有连接处均采纳紫铜垫密封7、第二台挤出机 1台螺杆直径:150mm 螺杆长径比:40/1(L/D)中心高:1000mm驱动功率:55KW(AC)沟通电机一级减速箱 375 型加热机冷却方式:铸铝加热器及加热内循环水冷却自动温控:7 区×6KW压力传感器:1 只螺杆、机筒:材质 38CrMoAL,渗氮处理,硬度 HV≥700氮化层深度螺杆为-0.6mm,机筒为-0.7mm机头冷却方式:水冷8、600mm 板材机头模具 1 套模具型式:鱼尾式流道,流道内表面镀铬模口宽度:280mm模口长度:430mm制品尺寸:20-80mm加热方式:不锈钢电热管加热,自动恒温模嘴温控:热油控制模具采纳优质模具钢,模具内外均镀硬铬、平均厚度 25um-50um,并进行镜面抛光,模头坚固件采纳高强螺栓,加热元件、采纳优质、耐用不锈钢加...
