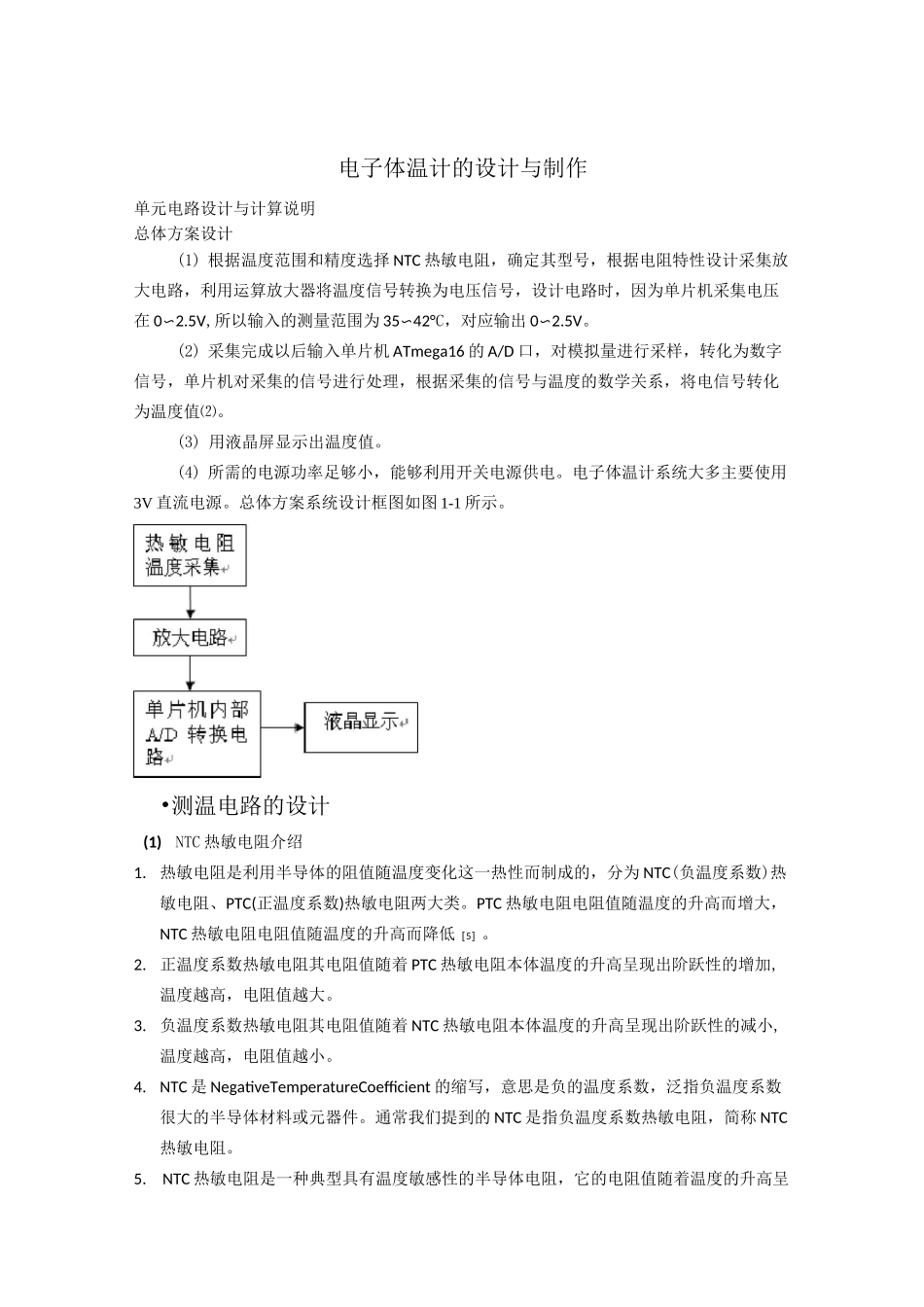

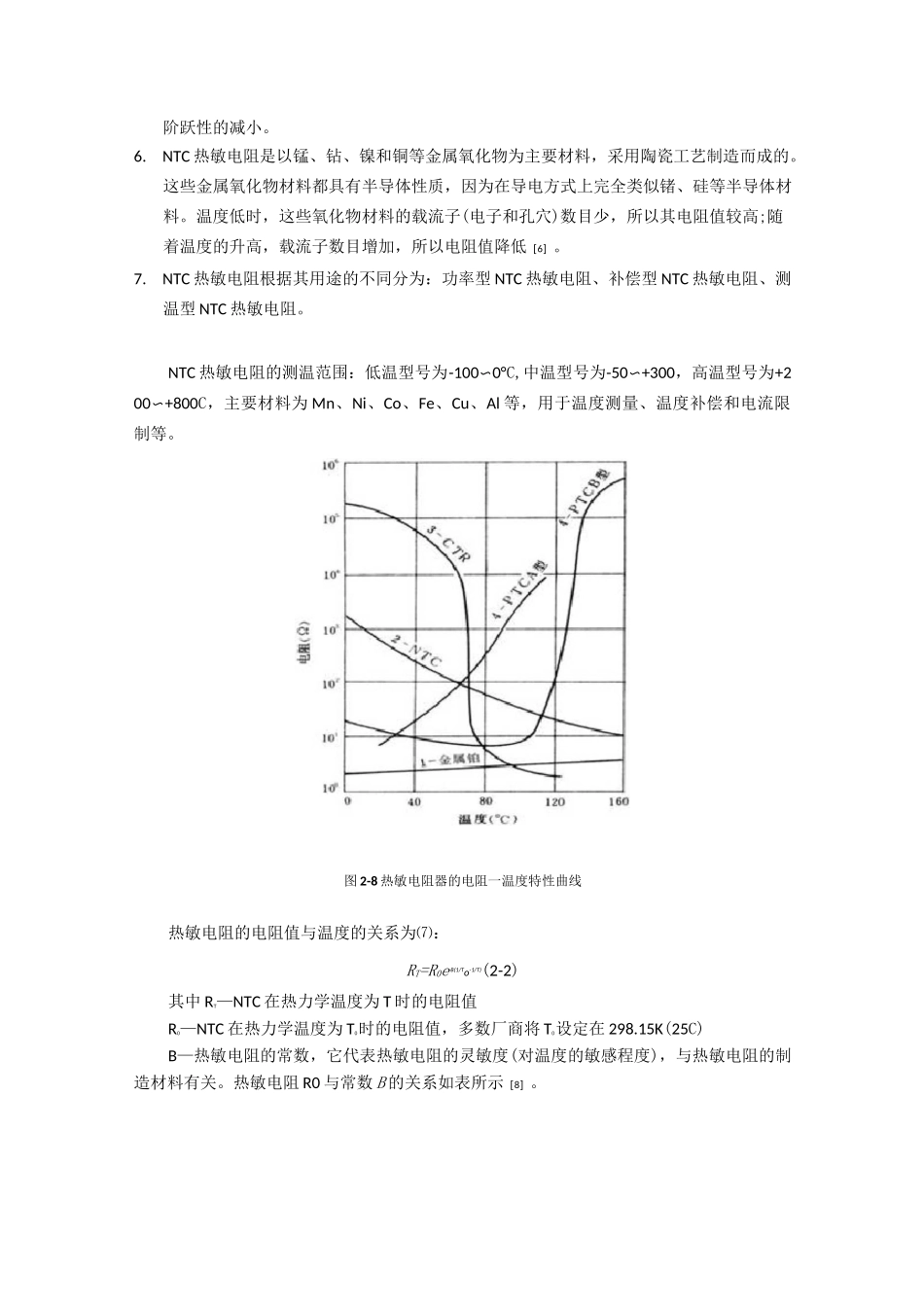

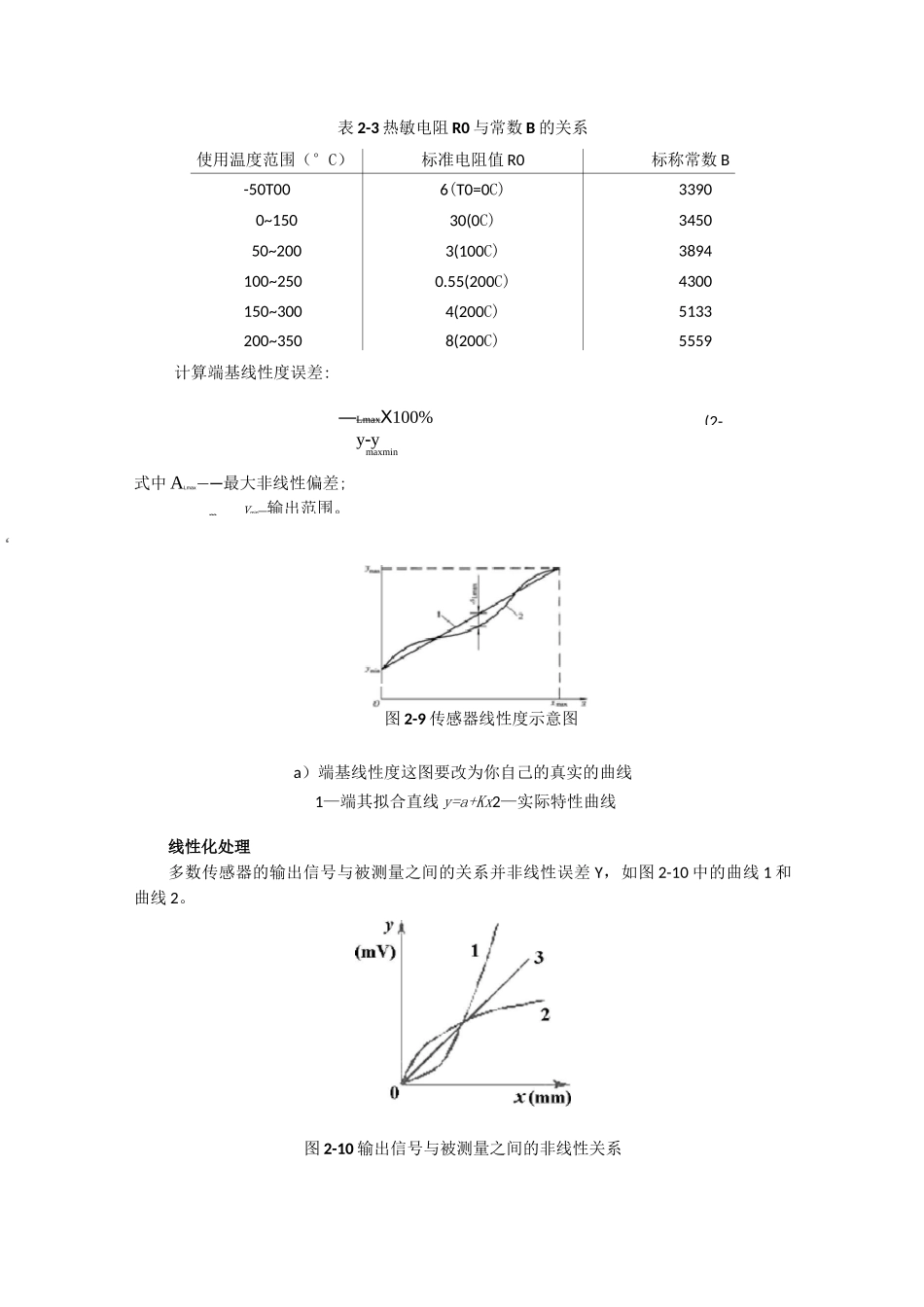

电子体温计的设计与制作单元电路设计与计算说明总体方案设计(1) 根据温度范围和精度选择 NTC 热敏电阻，确定其型号，根据电阻特性设计采集放大电路，利用运算放大器将温度信号转换为电压信号，设计电路时，因为单片机采集电压在 0〜2.5V,所以输入的测量范围为 35〜42°C，对应输出 0〜2.5V。(2) 采集完成以后输入单片机 ATmega16 的 A/D 口，对模拟量进行采样，转化为数字信号，单片机对采集的信号进行处理，根据采集的信号与温度的数学关系，将电信号转化为温度值⑵。(3) 用液晶屏显示出温度值。(4) 所需的电源功率足够小，能够利用开关电源供电。电子体温计系统大多主要使用3V 直流电源。总体方案系统设计框图如图 1-1 所示。•测温电路的设计(1)NTC 热敏电阻介绍1.热敏电阻是利用半导体的阻值随温度变化这一热性而制成的，分为 NTC(负温度系数)热敏电阻、PTC(正温度系数)热敏电阻两大类。PTC 热敏电阻电阻值随温度的升高而增大，NTC 热敏电阻电阻值随温度的升高而降低［5］。2.正温度系数热敏电阻其电阻值随着 PTC 热敏电阻本体温度的升高呈现出阶跃性的增加,温度越高，电阻值越大。3.负温度系数热敏电阻其电阻值随着 NTC 热敏电阻本体温度的升高呈现出阶跃性的减小,温度越高，电阻值越小。4.NTC 是 NegativeTemperatureCoefficient 的缩写，意思是负的温度系数，泛指负温度系数很大的半导体材料或元器件。通常我们提到的 NTC 是指负温度系数热敏电阻，简称 NTC热敏电阻。5.NTC 热敏电阻是一种典型具有温度敏感性的半导体电阻，它的电阻值随着温度的升高呈阶跃性的减小。6.NTC 热敏电阻是以锰、钻、镍和铜等金属氧化物为主要材料，采用陶瓷工艺制造而成的。这些金属氧化物材料都具有半导体性质，因为在导电方式上完全类似锗、硅等半导体材料。温度低时，这些氧化物材料的载流子(电子和孔穴)数目少，所以其电阻值较高;随着温度的升高，载流子数目增加，所以电阻值降低［6］。7.NTC 热敏电阻根据其用途的不同分为：功率型 NTC 热敏电阻、补偿型 NTC 热敏电阻、测温型 NTC 热敏电阻。NTC 热敏电阻的测温范围：低温型号为-100〜0°C,中温型号为-50〜+300，高温型号为+200〜+800C，主要材料为 Mn、Ni、Co、Fe、Cu、Al 等，用于温度测量、温度补偿和电流限制等。图 2-8 热敏电阻器的电阻一温度特性曲线热敏电阻的电阻值与温度的关系为⑺：RT=R0e-B(1/To-1/T)(2-2)其中 RT—NTC 在热力学温度为 T 时的...
