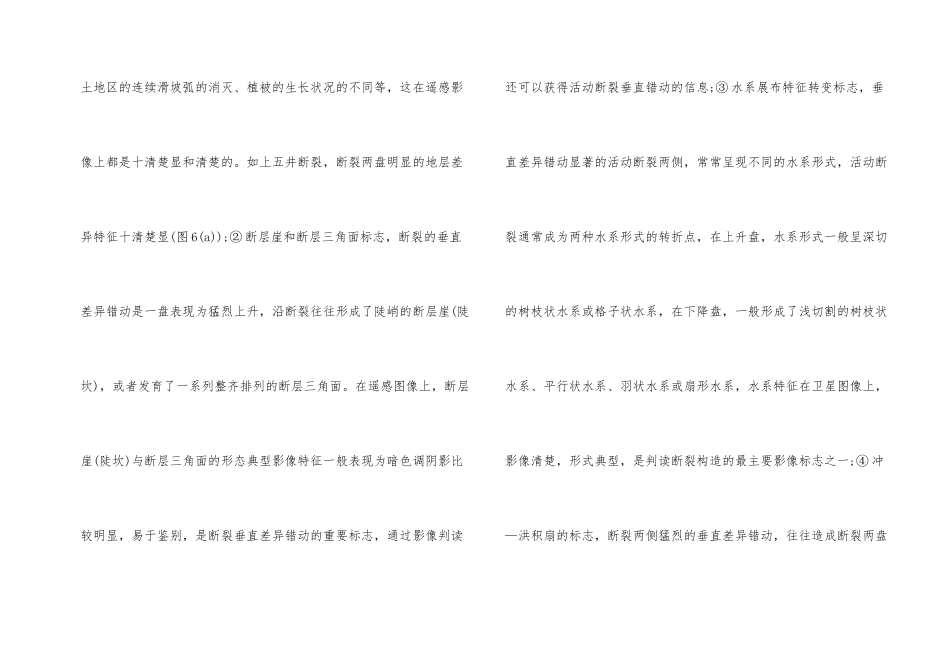

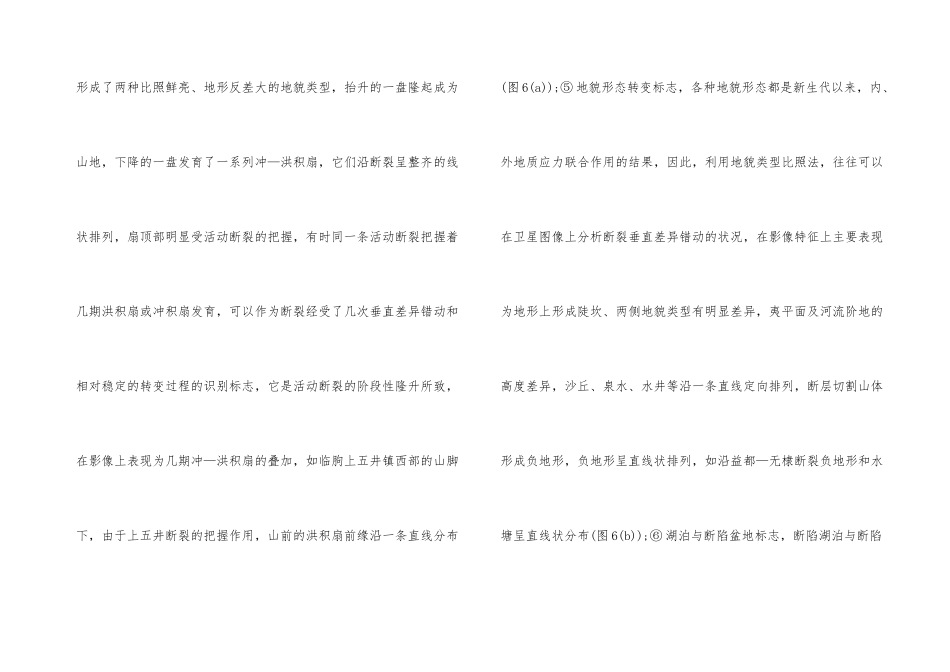

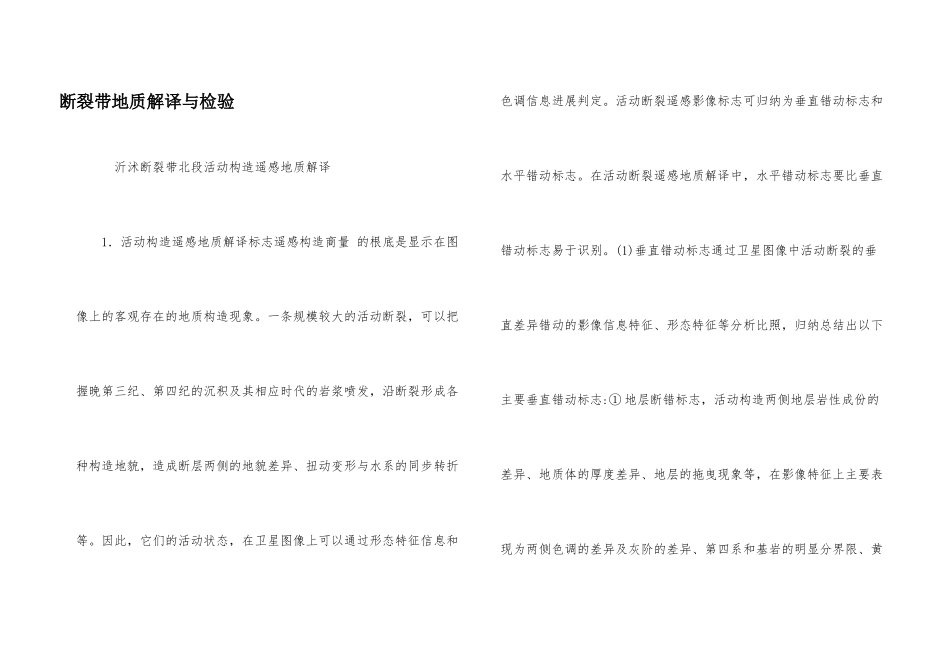

断裂带地质解译与检验 沂沭断裂带北段活动构造遥感地质解译 1．活动构造遥感地质解译标志遥感构造商量 的根底是显示在图像上的客观存在的地质构造现象。一条规模较大的活动断裂，可以把握晚第三纪、第四纪的沉积及其相应时代的岩浆喷发，沿断裂形成各种构造地貌，造成断层两侧的地貌差异、扭动变形与水系的同步转折等。因此，它们的活动状态，在卫星图像上可以通过形态特征信息和色调信息进展判定。活动断裂遥感影像标志可归纳为垂直错动标志和水平错动标志。在活动断裂遥感地质解译中，水平错动标志要比垂直错动标志易于识别。(1)垂直错动标志通过卫星图像中活动断裂的垂直差异错动的影像信息特征、形态特征等分析比照，归纳总结出以下主要垂直错动标志:① 地层断错标志，活动构造两侧地层岩性成份的差异、地质体的厚度差异、地层的拖曳现象等，在影像特征上主要表现为两侧色调的差异及灰阶的差异、第四系和基岩的明显分界限、黄土地区的连续滑坡弧的消灭、植被的生长状况的不同等，这在遥感影像上都是十清楚显和清楚的。如上五井断裂，断裂两盘明显的地层差异特征十清楚显(图 6(a));② 断层崖和断层三角面标志，断裂的垂直差异错动是一盘表现为猛烈上升，沿断裂往往形成了陡峭的断层崖(陡坎)，或者发育了一系列整齐排列的断层三角面。在遥感图像上，断层崖(陡坎)与断层三角面的形态典型影像特征一般表现为暗色调阴影比较明显，易于鉴别，是断裂垂直差异错动的重要标志，通过影像判读还可以获得活动断裂垂直错动的信息;③ 水系展布特征转变标志，垂直差异错动显著的活动断裂两侧，常常呈现不同的水系形式，活动断裂通常成为两种水系形式的转折点，在上升盘，水系形式一般呈深切的树枝状水系或格子状水系，在下降盘，一般形成了浅切割的树枝状水系、平行状水系、羽状水系或扇形水系，水系特征在卫星图像上，影像清楚，形式典型，是判读断裂构造的最主要影像标志之一;④ 冲—洪积扇的标志，断裂两侧猛烈的垂直差异错动，往往造成断裂两盘形成了两种比照鲜亮、地形反差大的地貌类型，抬升的一盘隆起成为山地，下降的一盘发育了一系列冲—洪积扇，它们沿断裂呈整齐的线状排列，扇顶部明显受活动断裂的把握，有时同一条活动断裂把握着几期洪积扇或冲积扇发育，可以作为断裂经受了几次垂直差异错动和相对稳定的转变过程的识别标志，它是活动断裂的阶段性隆升所致，在影像上表现为几期冲—洪积扇的叠加，如临朐上五井镇西部的山脚下，由于上五井...
