混凝土裂缝原因及处理

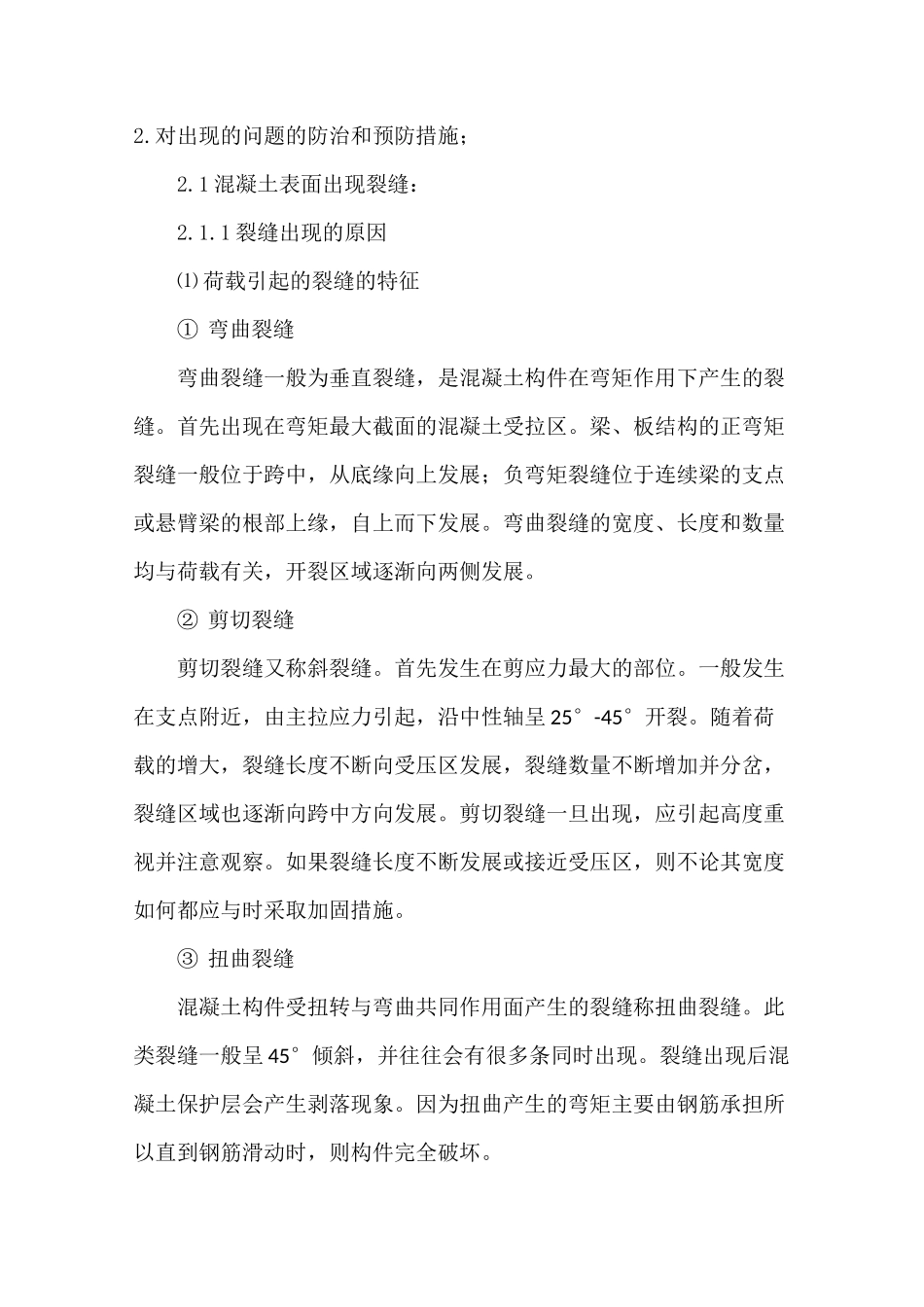

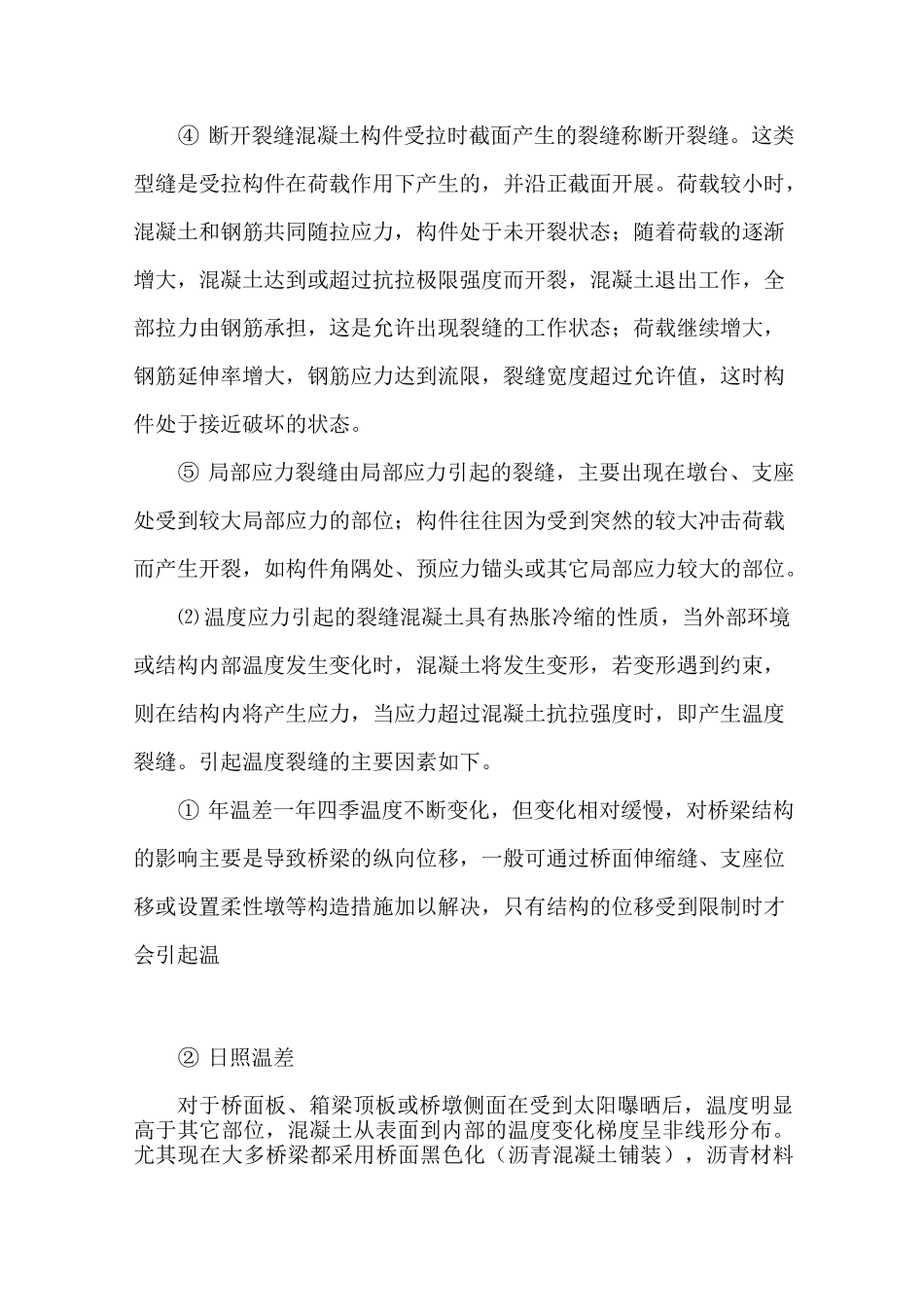

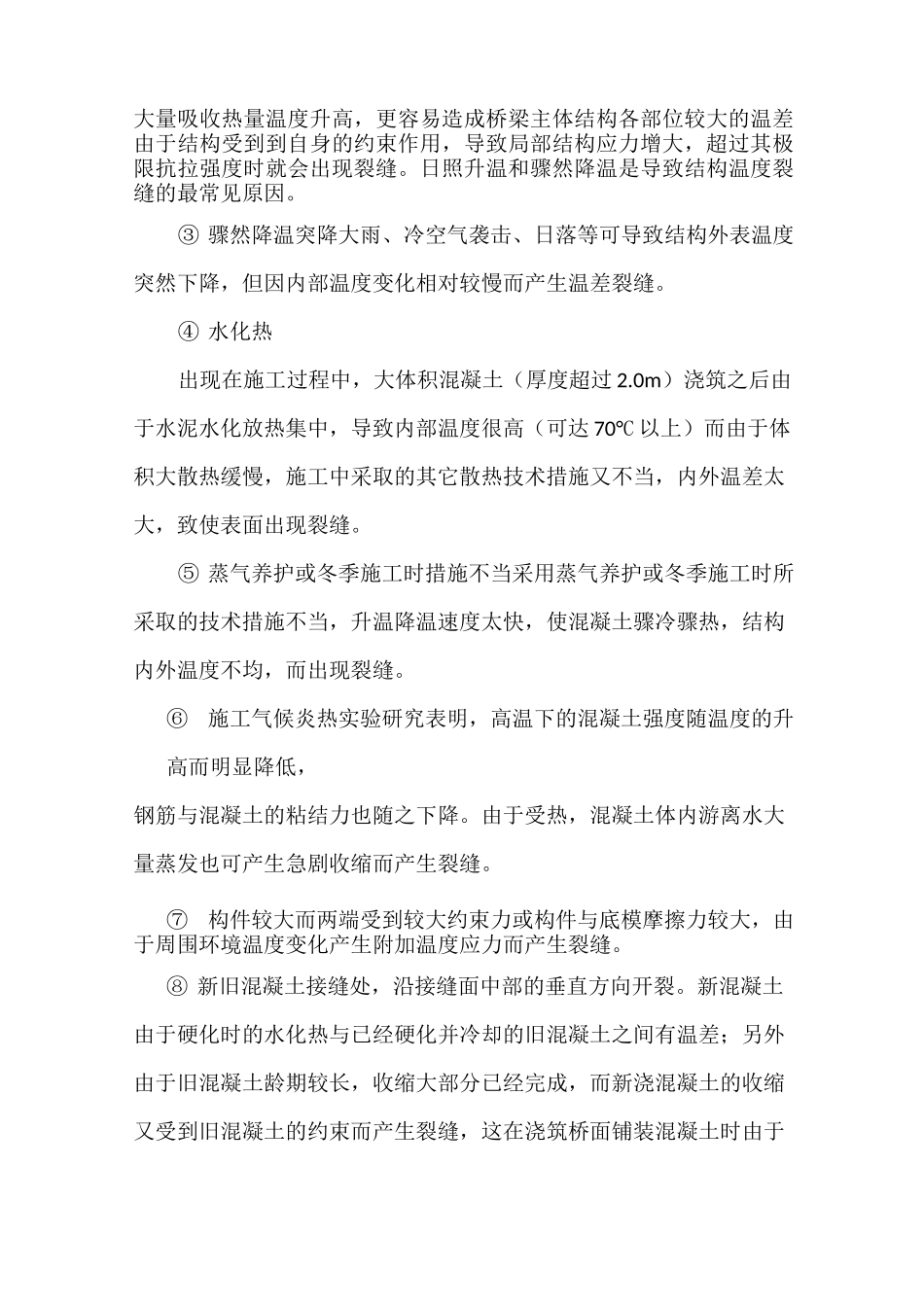

2.对出现的问题的防治和预防措施；2.1 混凝土表面出现裂缝：2.1.1 裂缝出现的原因⑴ 荷载引起的裂缝的特征① 弯曲裂缝弯曲裂缝一般为垂直裂缝，是混凝土构件在弯矩作用下产生的裂缝。首先出现在弯矩最大截面的混凝土受拉区。梁、板结构的正弯矩裂缝一般位于跨中，从底缘向上发展；负弯矩裂缝位于连续梁的支点或悬臂梁的根部上缘，自上而下发展。弯曲裂缝的宽度、长度和数量均与荷载有关，开裂区域逐渐向两侧发展。② 剪切裂缝剪切裂缝又称斜裂缝。首先发生在剪应力最大的部位。一般发生在支点附近，由主拉应力引起，沿中性轴呈 25°-45°开裂。随着荷载的增大，裂缝长度不断向受压区发展，裂缝数量不断增加并分岔，裂缝区域也逐渐向跨中方向发展。剪切裂缝一旦出现，应引起高度重视并注意观察。如果裂缝长度不断发展或接近受压区，则不论其宽度如何都应与时采取加固措施。③ 扭曲裂缝混凝土构件受扭转与弯曲共同作用面产生的裂缝称扭曲裂缝。此类裂缝一般呈 45°倾斜，并往往会有很多条同时出现。裂缝出现后混凝土保护层会产生剥落现象。因为扭曲产生的弯矩主要由钢筋承担所以直到钢筋滑动时，则构件完全破坏。④ 断开裂缝混凝土构件受拉时截面产生的裂缝称断开裂缝。这类型缝是受拉构件在荷载作用下产生的，并沿正截面开展。荷载较小时，混凝土和钢筋共同随拉应力，构件处于未开裂状态；随着荷载的逐渐增大，混凝土达到或超过抗拉极限强度而开裂，混凝土退出工作，全部拉力由钢筋承担，这是允许出现裂缝的工作状态；荷载继续增大，钢筋延伸率增大，钢筋应力达到流限，裂缝宽度超过允许值，这时构件处于接近破坏的状态。⑤ 局部应力裂缝由局部应力引起的裂缝，主要出现在墩台、支座处受到较大局部应力的部位；构件往往因为受到突然的较大冲击荷载而产生开裂，如构件角隅处、预应力锚头或其它局部应力较大的部位。⑵ 温度应力引起的裂缝混凝土具有热胀冷缩的性质，当外部环境或结构内部温度发生变化时，混凝土将发生变形，若变形遇到约束，则在结构内将产生应力，当应力超过混凝土抗拉强度时，即产生温度裂缝。引起温度裂缝的主要因素如下。① 年温差一年四季温度不断变化，但变化相对缓慢，对桥梁结构的影响主要是导致桥梁的纵向位移，一般可通过桥面伸缩缝、支座位移或设置柔性墩等构造措施加以解决，只有结构的位移受到限制时才会引起温② 日照温差对于桥面板、箱梁顶板或桥墩侧面在受到太阳曝晒后，温度明显高于其它部位，混凝土从...
