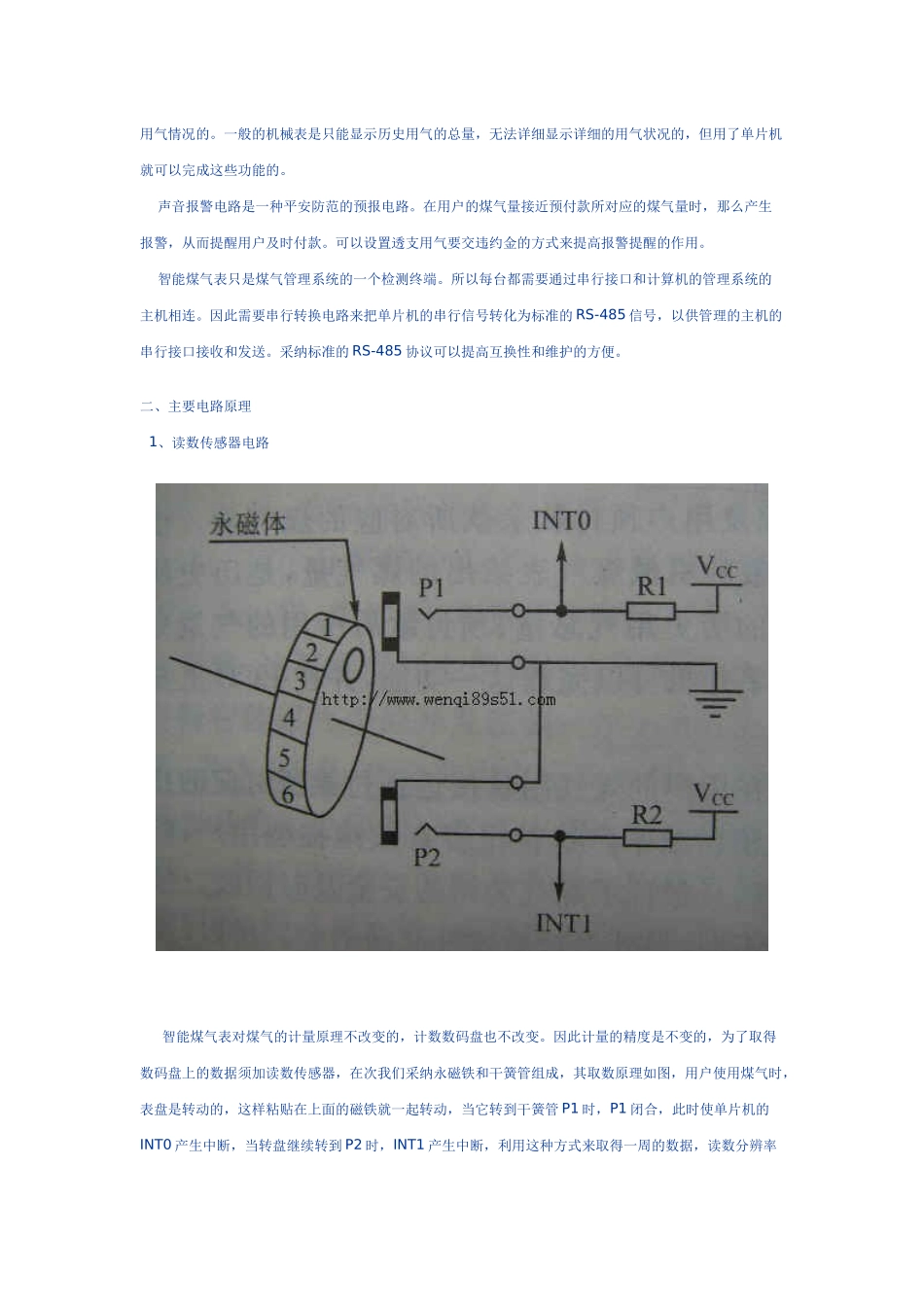

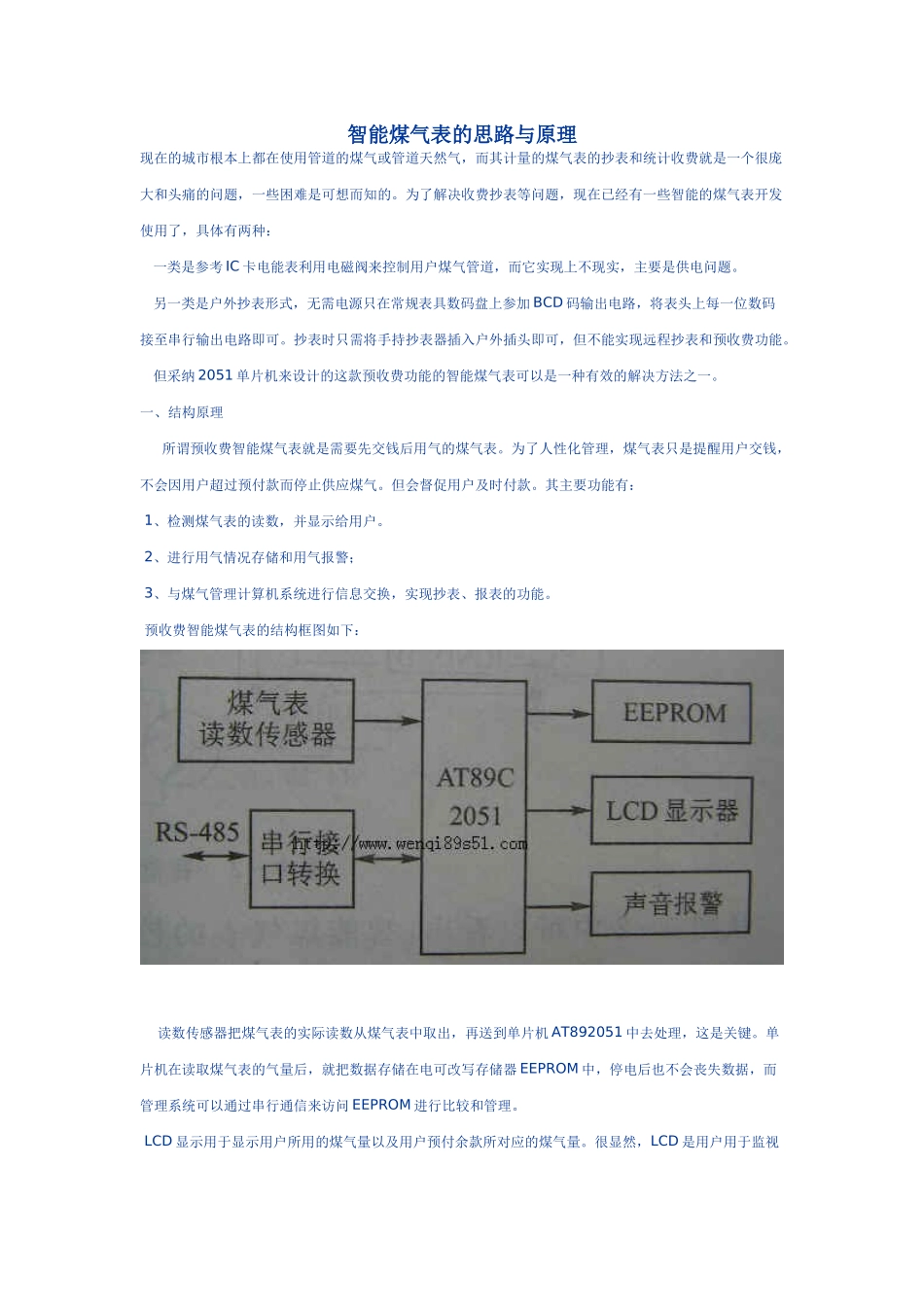

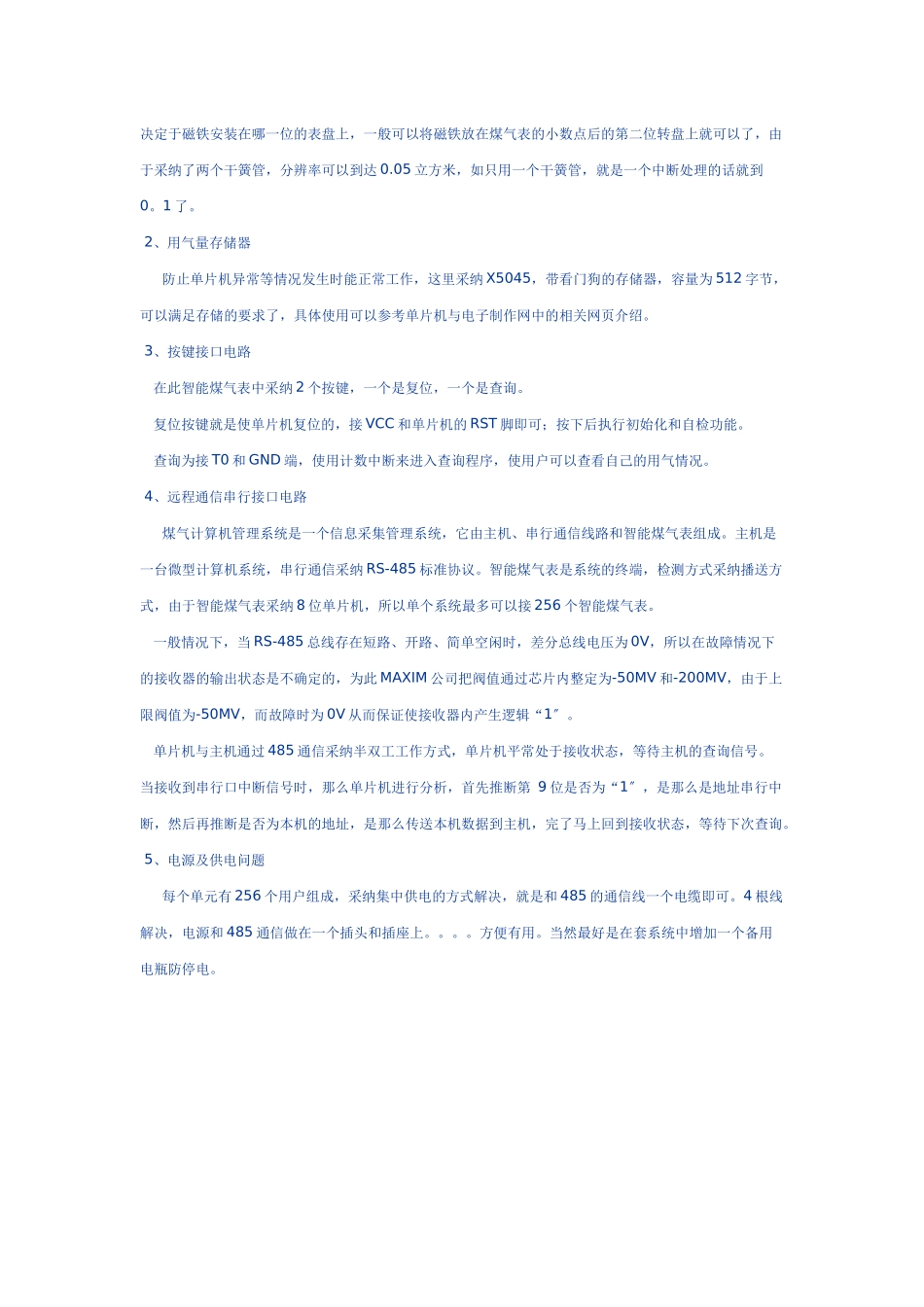

智能煤气表的思路与原理现在的城市根本上都在使用管道的煤气或管道天然气,而其计量的煤气表的抄表和统计收费就是一个很庞大和头痛的问题,一些困难是可想而知的。为了解决收费抄表等问题,现在已经有一些智能的煤气表开发使用了,具体有两种: 一类是参考 IC 卡电能表利用电磁阀来控制用户煤气管道,而它实现上不现实,主要是供电问题。 另一类是户外抄表形式,无需电源只在常规表具数码盘上参加 BCD 码输出电路,将表头上每一位数码接至串行输出电路即可。抄表时只需将手持抄表器插入户外插头即可,但不能实现远程抄表和预收费功能。 但采纳 2051 单片机来设计的这款预收费功能的智能煤气表可以是一种有效的解决方法之一。一、结构原理 所谓预收费智能煤气表就是需要先交钱后用气的煤气表。为了人性化管理,煤气表只是提醒用户交钱,不会因用户超过预付款而停止供应煤气。但会督促用户及时付款。其主要功能有: 1、检测煤气表的读数,并显示给用户。 2、进行用气情况存储和用气报警; 3、与煤气管理计算机系统进行信息交换,实现抄表、报表的功能。 预收费智能煤气表的结构框图如下: 读数传感器把煤气表的实际读数从煤气表中取出,再送到单片机 AT892051 中去处理,这是关键。单片机在读取煤气表的气量后,就把数据存储在电可改写存储器 EEPROM 中,停电后也不会丧失数据,而管理系统可以通过串行通信来访问 EEPROM 进行比较和管理。 LCD 显示用于显示用户所用的煤气量以及用户预付余款所对应的煤气量。很显然,LCD 是用户用于监视用气情况的。一般的机械表是只能显示历史用气的总量,无法详细显示详细的用气状况的,但用了单片机就可以完成这些功能的。 声音报警电路是一种平安防范的预报电路。在用户的煤气量接近预付款所对应的煤气量时,那么产生报警,从而提醒用户及时付款。可以设置透支用气要交违约金的方式来提高报警提醒的作用。 智能煤气表只是煤气管理系统的一个检测终端。所以每台都需要通过串行接口和计算机的管理系统的主机相连。因此需要串行转换电路来把单片机的串行信号转化为标准的 RS-485 信号,以供管理的主机的串行接口接收和发送。采纳标准的 RS-485 协议可以提高互换性和维护的方便。 二、主要电路原理 1、读数传感器电路 智能煤气表对煤气的计量原理不改变的,计数数码盘也不改变。因此计量的精度是不变的,为了取得数码盘上的数据须加读数传感器,在次我们采纳永磁铁和干簧管组成,其...
